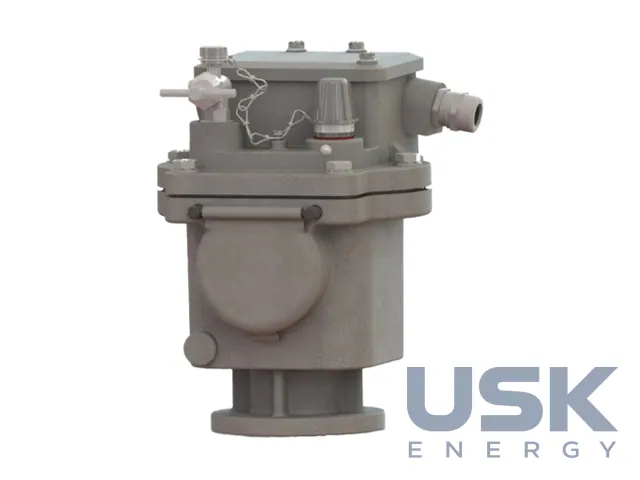

EMB тип 80 (CF 38) — газове реле для герметичних трансформаторів, з реле тиску
Газове реле тип 80 (CF 38) EMB реагує на втрату оливи і скупчення газу від внутрішніх пошкоджень на трансформаторах відкритого типу і герметичних. Найкраще воно підходить для повністю заповнених герметичних розподільних трансформаторів без азотної подушки, де кріпиться прямо на кришці бака. Опційне вбудоване реле тиску контролює надлишковий тиск у баку.
- Приєднання
- фланець 4 отв., DN 38
- Спрацювання за газом
- 200 / 300 / 400 см³ ±15 %
- Реле тиску (код 63B)
- мембранне, 0,2–0,5 бар (заводська уставка) ±15 %, перемикальний контакт AC 250 В 4 А / DC 48 В 2 А
- Датчик температури
- опція (код 61)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

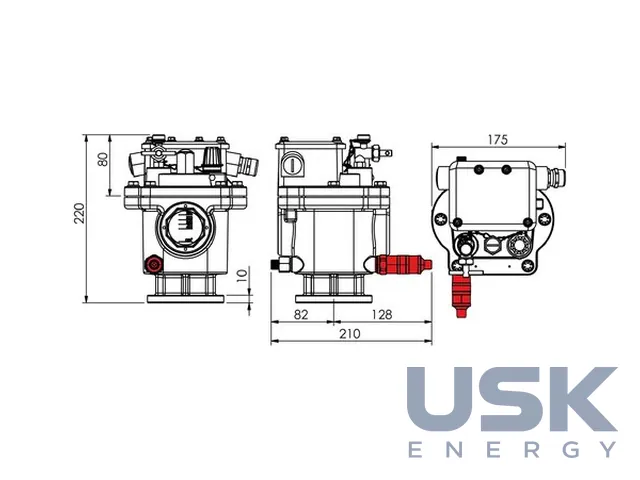

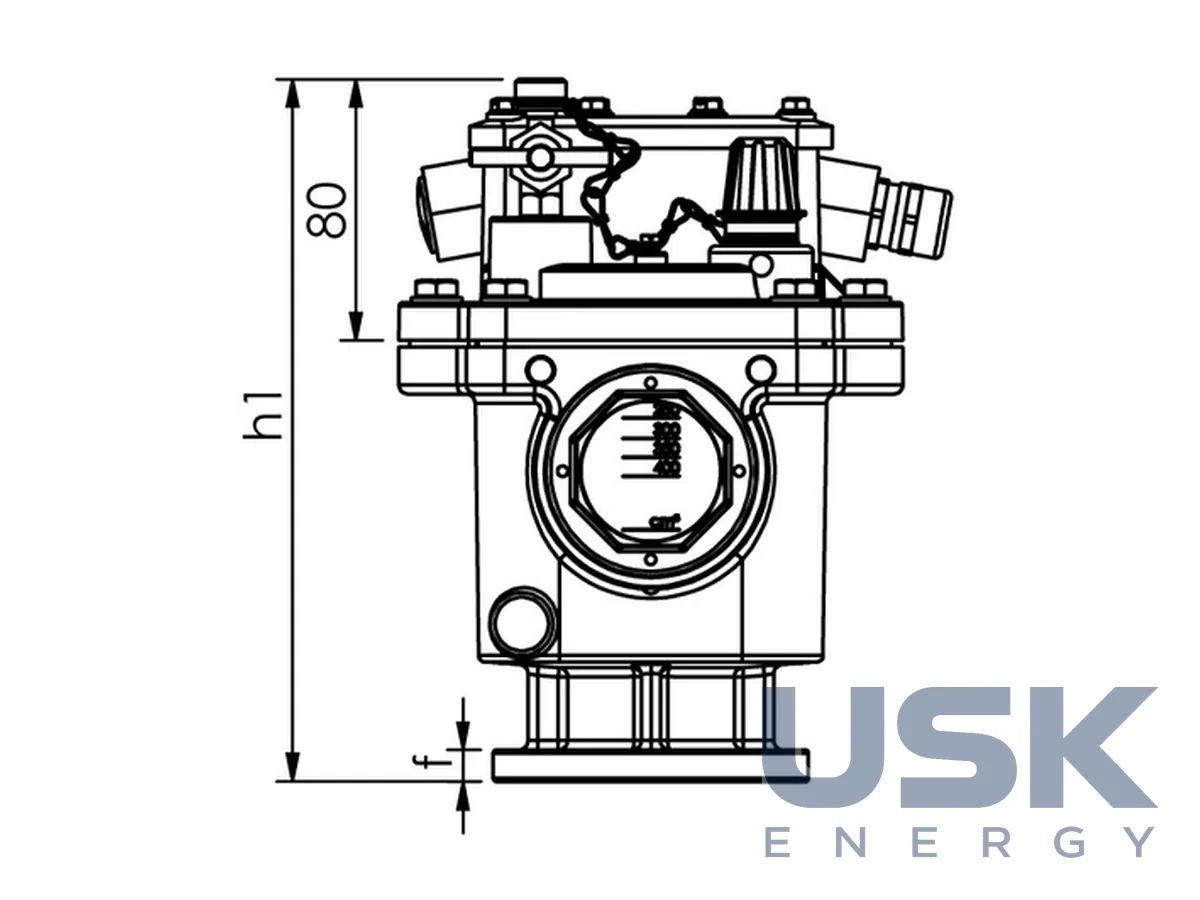

На герметичному трансформаторі реле ставлять на кришку бака на чотири кріплення M10 і повністю заповнюють оливою через заливний патрубок. Так воно стежить за рівнем рідини. На трансформаторах відкритого типу з еластичною діафрагмою в розширювачі CF 38 монтують на розширювач зверху чи збоку, і тоді воно сигналізує про розрив діафрагми. Можливе й встановлення на кришці бака в ролі звичайного газового реле. Приєднання фланцеве на чотири отвори, умовний прохід DN 38. Перед заповненням відкривають повітровипускний клапан і знімають гвинт із заливного патрубка, щоб у корпусі не лишилося повітря.
У нормальному режимі реле заповнене оливою, і виштовхувальна сила тримає поплавець угорі. Газ, що утворюється під час пошкодження, збирається в корпусі, поплавець опускається і замикає магнітокерований контакт. Накопичення газу видно в оглядовому вікні. Поріг за об'ємом газу обирають із ряду 200, 300 або 400 см³ з допуском ±15 %. Перевірку виконують випробувальною кнопкою або насосом, який під'єднують шлангом до патрубка клапана.
Для герметичних трансформаторів реле комплектують вбудованим мембранним реле тиску (код 63B). Тиск спрацювання виставляють на заводі в діапазоні 0,2–0,5 бар з допуском ±15 %. Перемикальний контакт (AC 250 В, 4 А; DC 48 В, 2 А) подає попереджувальний або відключальний сигнал залежно від схеми. Додатково можна замовити датчик температури (код 61) і пломбування (код 14). Уставка тиску закладена в код замовлення, наприклад 63B35 відповідає 0,35 бар, а 63B50 відповідає 0,50 бар.
Конструктивні та кліматичні дані ті самі, що в реле Бухгольца EMB. Корпус литий алюмінієвий з двокомпонентним покриттям, кабельні вводи M20/M25 або 1/2″ NPT, ступінь захисту IP56. Діапазон температур навколишнього середовища −40…+55 °C, оливи −40…+115 °C, в'язкість рідини 1–1100 мм²/с. Реле витримує вібрацію 2–200 Гц/1 g та удари 25 g (клас 4M6), тиск 0,25 МПа і вакуум до 2,5 кПа, не реагує на магнітні поля 25 мТл. Його застосовують виробники розподільних трансформаторів і організації, які їх експлуатують.
Технічні характеристики
| Приєднання | фланець 4 отв., DN 38 |
|---|---|
| Спрацювання за газом | 200 / 300 / 400 см³ ±15 % |
| Реле тиску (код 63B) | мембранне, 0,2–0,5 бар (заводська уставка) ±15 %, перемикальний контакт AC 250 В 4 А / DC 48 В 2 А |
| Датчик температури | опція (код 61) |
| Температура навколишнього середовища | −40…+55 °C |
| Температура рідини | −40…+115 °C |
| Тиск/вакуум | 0,25 МПа / < 2,5 кПа |
| Ступінь захисту | IP56 |
Заміна для
реле захисту трансформатора РЗТ-25/РЗТ-50 і реле тиску для герметичних трансформаторів ТМГ; прямого аналога CF 38 немає
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
EMB тип 80 (CF 38) — газове реле для герметичних трансформаторів, з реле тиску, EMB. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 00 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 85 |
| Митний тариф КНР | 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який поріг спрацювання реле за газом?
Поріг обирають із ряду 200, 300 або 400 см³ з допуском ±15 %. Газ видно в оглядовому вікні реле.
Які параметри має вбудоване реле тиску?
Мембранне реле тиску з кодом 63B налаштовують на заводі в діапазоні 0,2–0,5 бар з допуском ±15 %. Його перемикальний контакт розрахований на AC 250 В 4 А або DC 48 В 2 А.
Чи підходить CF 38 для герметичних трансформаторів типу ТМГ?
За призначенням реле розраховане саме на повністю заповнені герметичні розподільні трансформатори без азотної подушки. Прямого аналога CF 38 немає, тому підбір за кріпленням і тиском спрацювання остаточно узгоджуйте з менеджером.
