EMB SMART (серія NM) — реле Бухгольца з датчиками об'єму газу, температури і вологості оливи

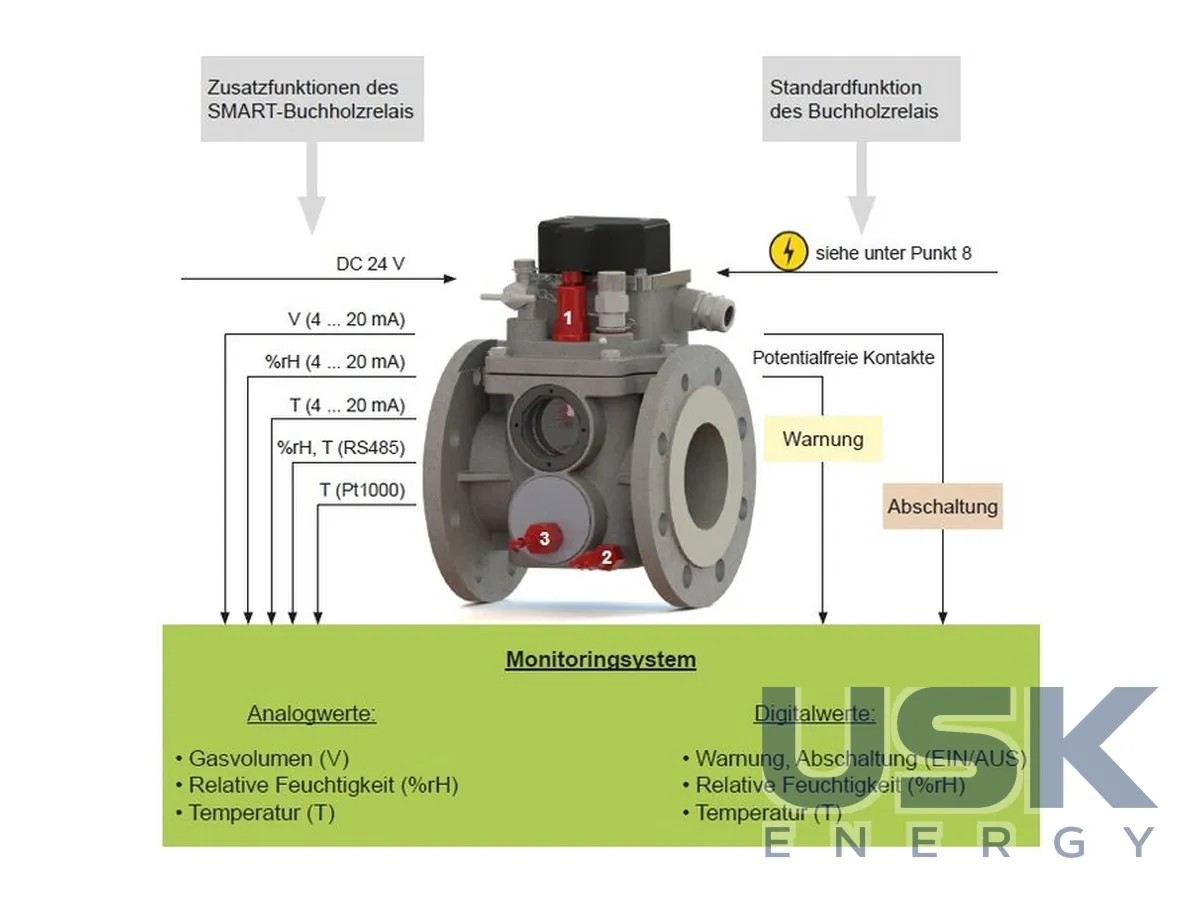

SMART Buchholz Relay — реле Бухгольца EMB з вбудованими датчиками, яке зберігає захисні функції і водночас передає дані в систему моніторингу трансформатора. Безперервні вимірювання об'єму газу, температури і вологості оливи показують розвиток дефекту задовго до спрацювання захисту і допомагають продовжити строк служби трансформатора.
- Код 60
- ємнісний датчик об'єму газу, 4–20 мА, живлення 24 В DC
- Код 61
- датчик температури Pt1000, двопровідна схема
- Код 62
- датчик вологості й температури оливи; виходи 0–10 В, 0(4)–20 мА, RS-485 Modbus RTU
- Вологість
- активність води, відносне насичення або абсолютний вміст
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Механічна частина працює як у стандартного реле. Вона реагує на виділення газу, викид оливи та повну втрату ізоляційної рідини і видає попереджувальний та відключальний сигнали. Основою слугують двопоплавкові реле EMB з характеристиками за EN 50216-2 та IEC 60076-22-1, контактами 5–250 В, 0,01–6 А, виконанням IP56 і робочою температурою −40…+55 °C. Датчик вбудовано в кришку реле, а електронний підсилювач і блок обробки розміщено в ковпаку клемної коробки.
Опцію з кодом 60 (серія NM) виготовляють з 2005 року, вона додає ємнісний датчик об'єму газу. Звичайне реле сигналізує про газ лише після досягнення порогового об'єму і не показує, як швидко газ накопичується. А саме динаміка багато говорить про дефект. Потужні раптові пошкодження дають багато газу за короткий час, слабкі енергетично дефекти виділяють малі об'єми. Аналоговий датчик безперервно вимірює об'єм газу в реле і видає струмовий сигнал 4–20 мА. Живлення 24 В DC подає система замовника, вона ж обробляє сигнал в АСК або системі моніторингу.
Опція 61 додає датчик температури ізоляційної рідини Pt1000, його підключають за двопровідною схемою екранованим кабелем до перетворювача замовника. Опція 62, яку пропонують з 2017 року, поєднує датчики вологості й температури оливи. Вологість видається як активність води, відносне насичення або абсолютний вміст, діапазон температур масштабується. Дві величини разом одразу показують, чи є ризик утворення вільної води. Датчик живиться від 24 В DC і передає дані аналоговими сигналами 0–10 В або 0(4)–20 мА чи цифровим інтерфейсом RS-485 Modbus RTU, через який його і параметрують.
SMART-реле ставлять на силові трансформатори підстанцій, електростанцій і промислових підприємств, де потрібен дистанційний контроль стану без окремих аналізаторів. Для аналізу газу на місці їх доповнюють пробовідбірником газу ZG 1.2 і тестером BGT. Підсилювач підключають чотирижильним кабелем з кутовим роз'ємом M12, виробник радить брати кабель зі ступенем захисту IP 67 з комплекту постачання. Трубопровід до розширювача монтують з ухилом від 0° до 5°, як і для стандартного реле.
Технічні характеристики
| Код 60 | ємнісний датчик об'єму газу, 4–20 мА, живлення 24 В DC |
|---|---|
| Код 61 | датчик температури Pt1000, двопровідна схема |
| Код 62 | датчик вологості й температури оливи; виходи 0–10 В, 0(4)–20 мА, RS-485 Modbus RTU |
| Вологість | активність води, відносне насичення або абсолютний вміст |
| Базове реле | двопоплавкове реле Бухгольца EMB |
| Стандарти | EN 50216-2, IEC 60076-22-1 |
Запит ціни та строку поставки
EMB SMART (серія NM) — реле Бухгольца з датчиками об'єму газу, температури і вологості оливи, EMB. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 00 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 85 |
| Митний тариф КНР | 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які вихідні сигнали має датчик об'єму газу?
Ємнісний датчик з кодом 60 видає аналоговий струмовий сигнал 4–20 мА. Живлення 24 В DC подається від системи замовника.
Як передаються дані датчика вологості оливи?
Датчик з кодом 62 має аналогові виходи 0–10 В або 0(4)–20 мА і цифровий інтерфейс RS-485 Modbus RTU. Через Modbus його також параметрують.
Яким стандартам відповідає базове реле?
Основою SMART-реле слугує двопоплавкове реле Бухгольца EMB за EN 50216-2 та IEC 60076-22-1. Контакти розраховані на 5–250 В і 0,01–6 А, ступінь захисту IP56.
