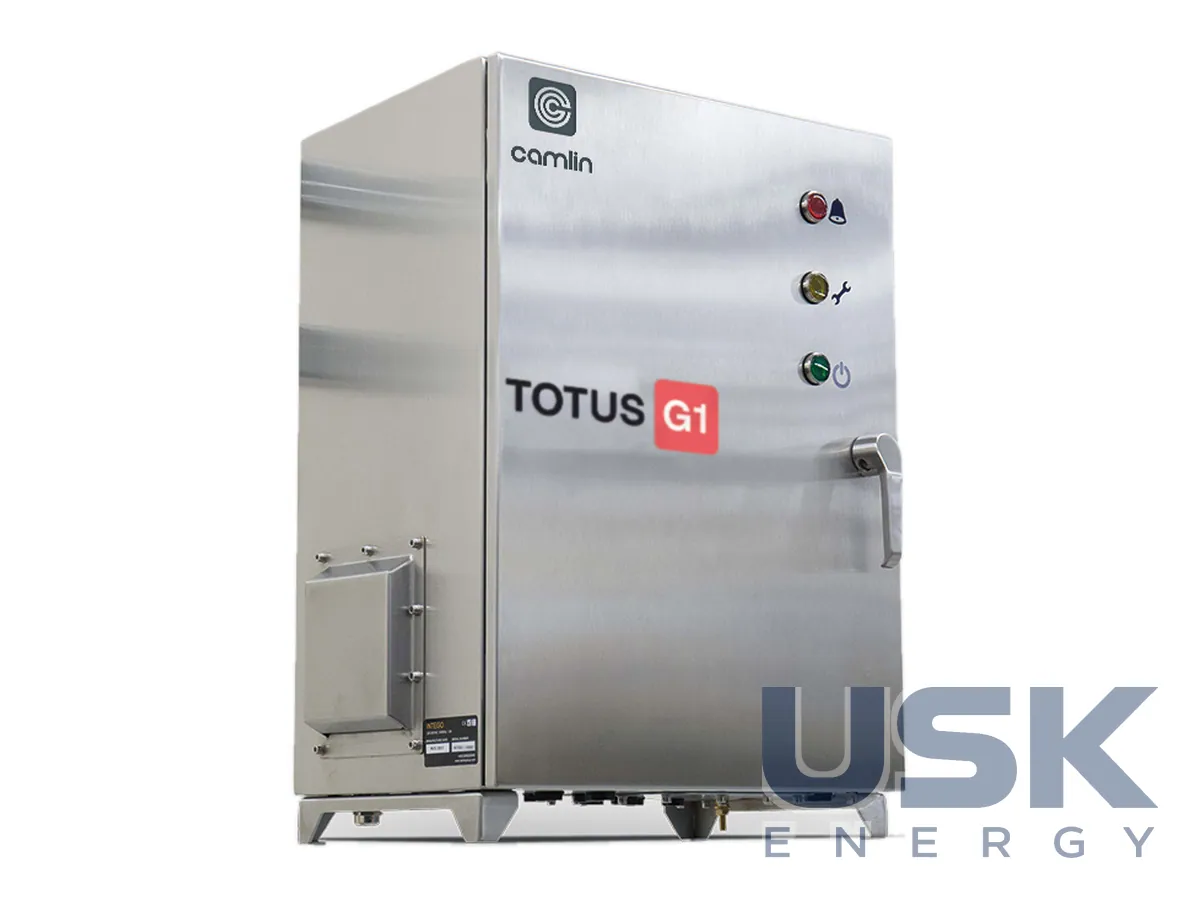

Camlin TOTUS G1 — онлайн-датчик водню і вологи в оливі для масового парку трансформаторів
TOTUS G1 — онлайн-датчик розчиненого водню і вологовмісту оливи для великих парків трансформаторів малої та середньої потужності. Він сигналізує про дефекти, що розвиваються, і передає дані в ПЗ TOTUSPro для розрахунку навантажувальної здатності.
- Вимірювання
- розчинений водень H2, вологовміст оливи
- Аналітика
- температура найбільш нагрітої точки, перевантажувальна здатність, волога в паперовій ізоляції, електрична міцність оливи
- ПЗ
- TOTUSPro (алгоритми діагностики в реальному часі)
- Масштабування
- сумісність із модулями BM, PD, TFC платформи TOTUS
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TOTUS G1 закриває масовий парк силових і розподільних трансформаторів малої та середньої потужності, де багатогазовий DGA-монітор на кожен апарат не окупається. Прилад безперервно вимірює розчинений в оливі водень і вологовміст. Водень виділяється практично за всіх внутрішніх дефектів, від часткових розрядів і перегрівань до дуги, тому його зростання служить ранньою універсальною ознакою несправності. Профіль одного газу не замінює повного DGA, зате дає сигнал, після якого трансформатор беруть під пильніший контроль.
Вологу контролюють цілодобово, бо зволоження знижує електричну міцність оливи й прискорює старіння паперової ізоляції. Ступінь зволоження видно в динаміці, а не з разової лабораторної проби. Тривога про дефект, що розвивається, надходить до того, як він переросте в аварію з тривалим ремонтом. Так мережева компанія переходить від аварійно-відновлювального ремонту до обслуговування за станом і планує відключення заздалегідь.
Дані обробляє ПЗ TOTUSPro з алгоритмами діагностики в реальному часі. Аналітичні моделі TOTUS (теплова, вологісна, навантажувальна, старіння ізоляції) за виміряними величинами оцінюють те, що напряму не виміряти. Це температура найбільш нагрітої точки обмотки, допустиме перевантаження, волога в паперовій ізоляції та пробивна напруга оливи. Для експлуатаційного персоналу ці розрахунки стають основою керування навантаженням і графіка обслуговування. Моделі працюють безперервно, тож оцінки оновлюються разом із кожним новим виміром водню і вологи.
Виробник робить ставку на просте розгортання. Монтаж і введення в роботу короткі, відключення трансформатора під встановлення мінімальне, а великий парк охоплюють моніторингом без перевищення інвестиційного бюджету. Якщо об'єкт стає критичнішим, G1 доповнюють модулями моніторингу вводів, часткових розрядів і наскрізних струмів КЗ або замінюють багатогазовими TOTUS G5 чи G9 у межах тієї самої платформи. Спільна платформа означає спільне ПЗ і однаковий підхід до тривог для всього парку, від малих розподільних апаратів до критичних трансформаторів.
Серед типових замовників G1 мережеві компанії, підстанції ВЕС і СЕС, промислові підприємства. Дані G1 можна завантажувати в платформу Sapient Asset Insights разом з іншими джерелами, щоб оцінювати стан усього парку. Приклади експлуатації моніторів TOTUS зібрано у збірниках кейсів Camlin. Для сервісних підрозділів зручно, що G1, G5 і G9 обслуговуються за однією логікою.
Технічні характеристики
| Вимірювання | розчинений водень H2, вологовміст оливи |
|---|---|
| Аналітика | температура найбільш нагрітої точки, перевантажувальна здатність, волога в паперовій ізоляції, електрична міцність оливи |
| ПЗ | TOTUSPro (алгоритми діагностики в реальному часі) |
| Масштабування | сумісність із модулями BM, PD, TFC платформи TOTUS |
Запит ціни та строку поставки
Camlin TOTUS G1 — онлайн-датчик водню і вологи в оливі для масового парку трансформаторів, Camlin. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9027 10 10 00 |
|---|---|
| HS, 6 знаків | 9027 10 |
| CN (ЄС) | 9027 10 10 |
| HTSUS (США) | 9027 10 20 00 |
| Митний тариф КНР | 9027 10 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Що вимірює TOTUS G1?
Розчинений в оливі водень H2 і вологовміст оливи. Решту параметрів, зокрема температуру найбільш нагрітої точки, розраховують аналітичні моделі.
Для яких трансформаторів підходить G1?
Для масового парку трансформаторів малої та середньої потужності, де багатогазовий монітор не окупається. Його ставлять мережеві компанії, підстанції ВЕС і СЕС, промисловість.
Чи можна розширити G1 без заміни платформи?
Так, до нього додають модулі вводів BM, часткових розрядів PD і наскрізних струмів КЗ TFC. За потреби G1 замінюють на TOTUS G5 або G9 у межах тієї самої платформи.
