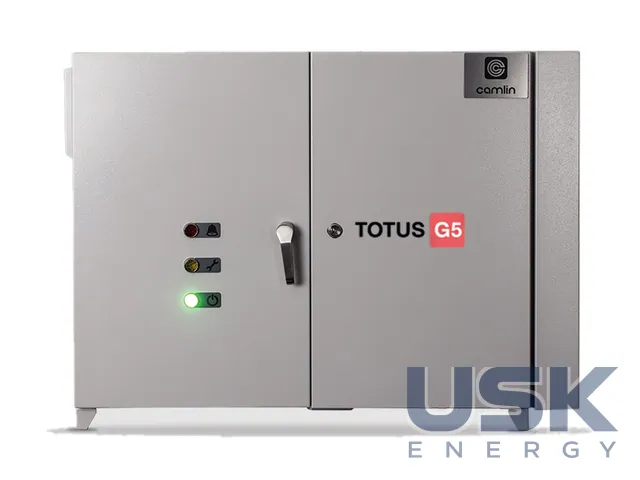

Camlin TOTUS G5 — онлайн DGA-монітор 5 газів + волога (фотоакустична спектроскопія) для важливих трансформаторів
TOTUS G5 — онлайн-монітор розчинених в оливі газів для важливих силових трансформаторів. Він безперервно вимірює 5 газів і вологовміст методом фотоакустичної спектроскопії та показує тренди на сенсорному екрані й у браузері.
- Гази
- H2, CH4, C2H4, C2H2, CO
- Волога
- вологовміст оливи
- Метод
- фотоакустична спектроскопія (PAS)
- Інтерфейс
- сенсорний екран, дистанційний доступ через браузер
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

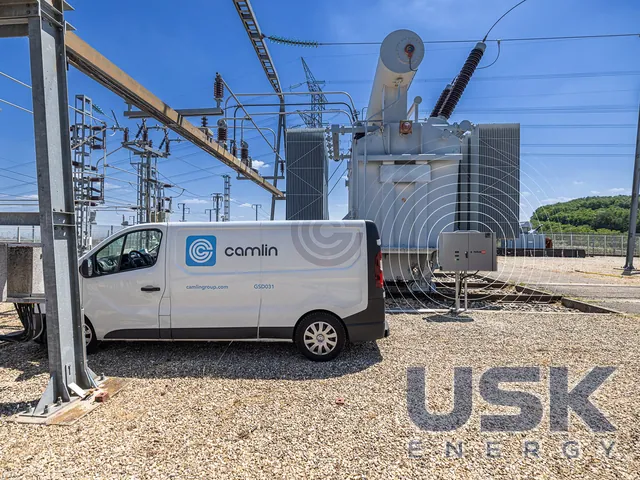

TOTUS G5 займає середину лінійки DGA-моніторів Camlin Energy. Його ставлять на важливі силові трансформатори, де датчика водню вже мало, а повний профіль дев'яти газів ще не потрібен. Типові об'єкти — трансформатори розподільних і магістральних мереж, електростанцій, вітрових і сонячних парків. Монітор цілодобово вимірює водень, метан, етилен, ацетилен, оксид вуглецю та вологовміст оливи.
Кожен газ відповідає за свою групу дефектів. Водень реагує практично на будь-яке пошкодження, метан і етилен вказують на термічні дефекти, ацетилен на високоенергетичні розряди й дугу, оксид вуглецю на участь целюлозної ізоляції. Вимірювання виконується методом фотоакустичної спектроскопії (PAS), який виробник характеризує високою точністю і стабільністю показів. Тривоги формуються лише тоді, коли з'являється реальна проблема, тож графік обслуговування будують за станом, а не за календарем.
Вбудоване ПЗ із сенсорним екраном показує тренди просто на підстанції, без ноутбука і окремої програми. Результати DGA доступні й дистанційно з будь-якого браузера. Для аналізу за парком дані передаються в ПЗ TOTUSPro і платформу Sapient Asset Insights, де їх зводять в оцінку ризику. Інтерфейс зрозумілий черговому персоналу, тому стан трансформатора оцінюють одразу під час обходу підстанції.
G5 нарощують тими самими модулями, що й інші монітори TOTUS. Це моніторинг часткових розрядів, вводів (BM), наскрізних струмів КЗ (TFC) і аналітичні моделі, зокрема теплова, вологісна, навантажувальна та модель старіння ізоляції. Вони розраховують температуру найбільш нагрітої точки, перевантажувальну здатність і вологу в паперовій ізоляції. Архітектура та інтерфейс спільні для всієї платформи, тому контроль розширюють без заміни монітора.
У збірниках кейсів Camlin Energy описано, як монітори TOTUS DGA працюють у мережевих компаніях. Один із прикладів стосується трансформатора 31,5 МВА європейської розподільної компанії. Після встановлення монітора в грудні 2017 року помітили газоутворення (H2) і запідозрили перетікання оливи між РПН і основним баком. Ремонт спланували, а далі тим самим монітором підтверджували, що нові гази не утворюються, і трансформатор залишили в роботі довше. Інший кейс італійської магістральної компанії описує коливання ЧР із дуже високою енергією, понад 20 В і понад 80 нКл, які монітор TOTUS фіксував у реальному часі.
Технічні характеристики
| Гази | H2, CH4, C2H4, C2H2, CO |
|---|---|
| Волога | вологовміст оливи |
| Метод | фотоакустична спектроскопія (PAS) |
| Інтерфейс | сенсорний екран, дистанційний доступ через браузер |
| Опції | PD, моніторинг вводів (BM), наскрізні струми КЗ (TFC), аналітика |
Запит ціни та строку поставки
Camlin TOTUS G5 — онлайн DGA-монітор 5 газів + волога (фотоакустична спектроскопія) для важливих трансформаторів, Camlin. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9027 50 00 00 |
|---|---|
| HS, 6 знаків | 9027 50 |
| CN (ЄС) | 9027 50 00 |
| HTSUS (США) | 9027 50 80 60 |
| Митний тариф КНР | 9027 50 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які гази вимірює TOTUS G5?
Водень H2, метан CH4, етилен C2H4, ацетилен C2H2 і оксид вуглецю CO. Додатково монітор вимірює вологовміст оливи.
Яким методом вимірюються гази?
Застосовується фотоакустична спектроскопія (PAS). Вимірювання ведеться безперервно, цілодобово.
Чи можна доповнити G5 моніторингом вводів і ЧР?
Так, G5 нарощують модулями часткових розрядів, вводів BM і наскрізних струмів КЗ TFC. Заміна базового монітора для цього не потрібна.
