Siemens Energy FITformer — масляні розподільні трансформатори 2,5–30 МВА
Siemens Energy FITformer — масляні розподільні трансформатори потужністю 2,5–30 МВА на напругу до 145 кВ. Ставляться в міських мережах, на промислових об'єктах, у ЦОД і на сонячних станціях, зокрема у виконаннях із регулюванням напруги.
- Середні
- 2500–6300 кВА, до 36 кВ
- Великі
- 6,3–30 МВА, до 145 кВ

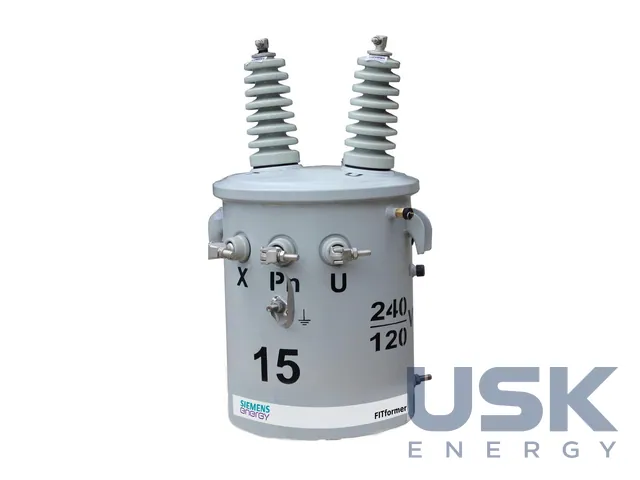

- Стовпові та підстанційні (pad-mounted)
- 1 і 3 фази, до 2500 кВА, до 36 кВ
- Вторинна напруга
- зазвичай 250 або 450 В
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

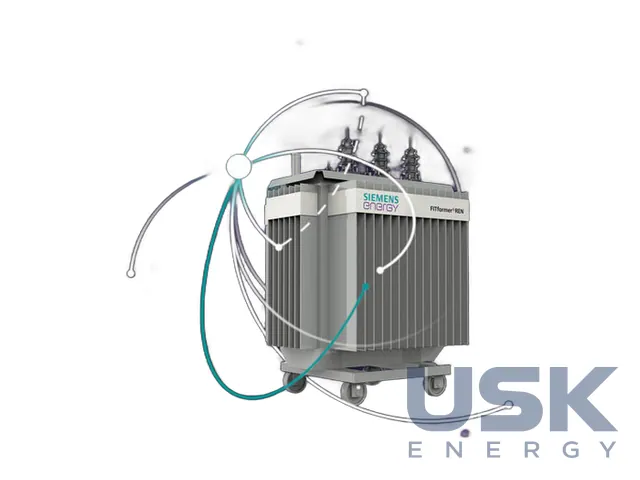

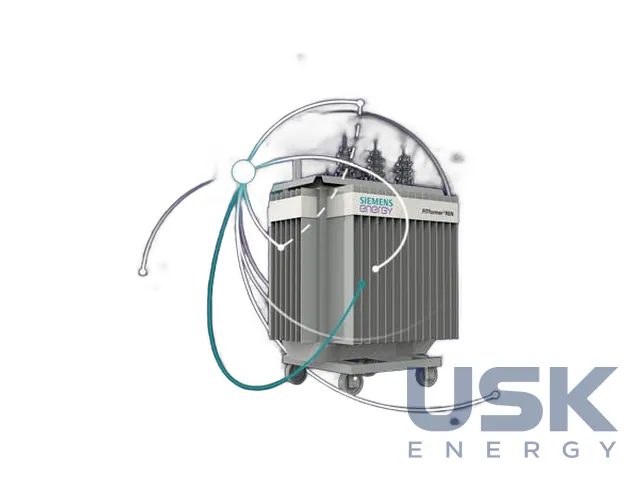

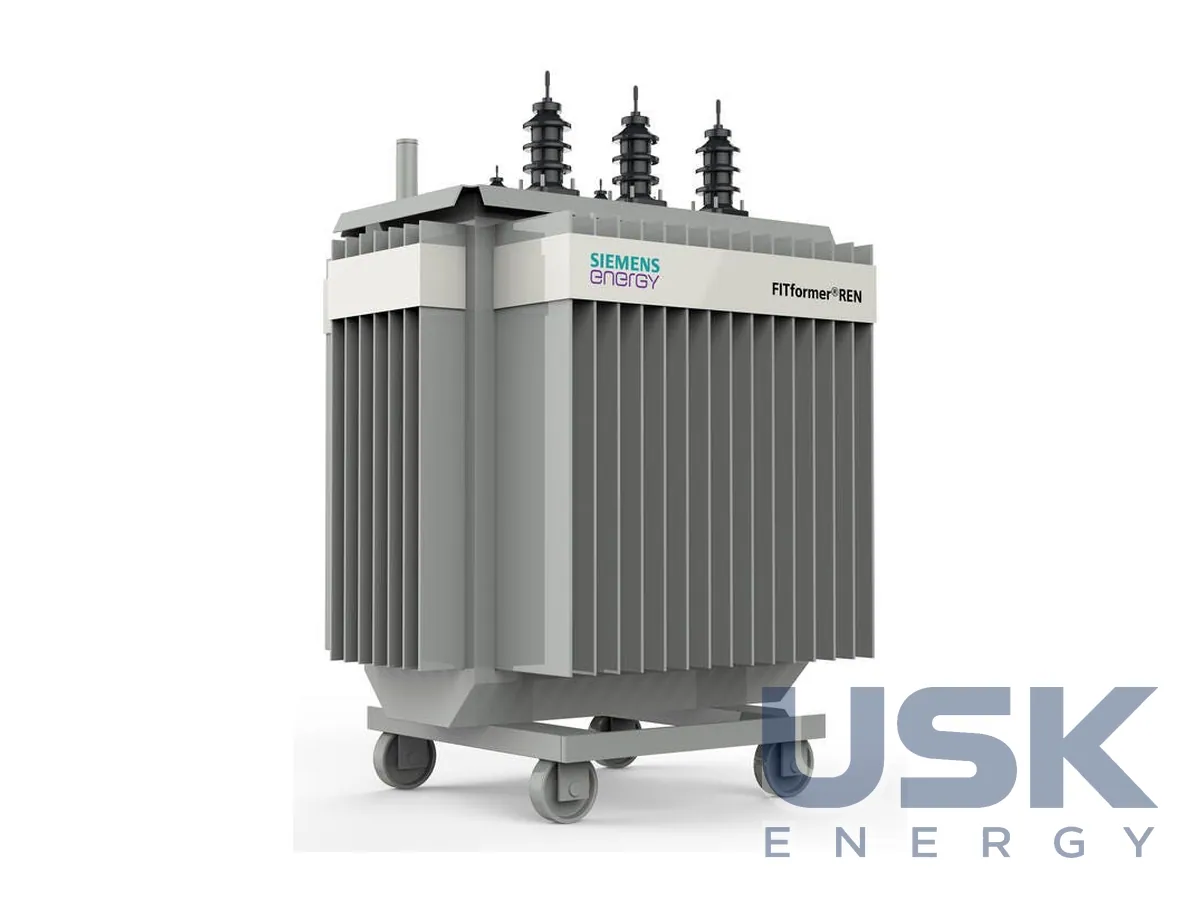

FITformer об'єднує масляні розподільні трансформатори Siemens Energy потужністю 2,5–30 МВА. Їх ставлять у міських мережах, на промислових підприємствах, у центрах оброблення даних і на сонячних станціях. Конструкція модульна, набір опцій добирають під об'єкт, а обслуговування зведено до мінімуму. Середні трансформатори серії охоплюють 2500–6300 кВА на напругу до 36 кВ, великі виконують на 6,3–30 МВА до 145 кВ. Окремо випускають стовпові та підстанційні моделі pad-mounted на 1 і 3 фази потужністю до 2500 кВА і напругою до 36 кВ. Вторинна напруга зазвичай 250 або 450 В.
Магнітопровід збирають із холоднокатаної сталі, за потреби з лазерною обробкою. Листи розкроюють на верстатах із ЧПК з мінімальними допусками й шихтують за схемою step-lap, у машин меншої потужності застосовують навиті магнітопроводи. Потік у стиках розподіляється рівномірно, тому втрати й шум холостого ходу виходять низькими.
Обмотки виконують із міді або алюмінію. Обмотку НН роблять зі стрічки чи плоского проводу, обмотку ВН із круглого або профільного проводу. Між шарами прокладають папір із точковим епоксидним покриттям. Під час сушіння епоксид спікає обмотку в жорсткий блок, і стійкість до струмів короткого замикання зростає. Міжшарова ізоляція розрахована на змінну напругу, що діє у звичайній роботі, широкі оливні канали охолоджують обмотки й не дають утворитися гарячим точкам. Усі відводи стійкі до струмів КЗ та імпульсних перенапруг.
Активну частину сушать у вакуумній установці з низькочастотним нагріванням LFH. На обмотку ВН подають струм частотою менше 1 Гц за закороченої обмотки НН, і ізоляція прогрівається зсередини одночасно з вакуумним сушінням. Ще на заводі трансформатор заливають підігрітою рідиною, яку ізоляція одразу вбирає. Якість сушіння й заливання безпосередньо впливає на строк служби машини.
Замість мінеральної оливи FITformer може бути залитий синтетичним або натуральним ефіром. Siemens Energy однією з перших почала будувати трансформатори на ефірі, починаючи саме з розподільних. Ефіри старіють повільніше за оливу, і за IEC 60076-14 машину на ефірі з термічно поліпшеним папером допускається експлуатувати за вищих температур. Таке заливання обирають біля водойм, джерел питної води та там, де вищі вимоги пожежної безпеки. Для ринку ЄС трансформатори проєктують за вимогами екодизайну. Регламент 548/2014 запровадив вимоги Tier 1 з липня 2015 року, зміни 2019/1783 перевели їх на Tier 2 з липня 2021 року. На замовлення FITformer постачають у регульованому виконанні (voltage regulators), а також в окремих виконаннях для ЦОД, промисловості та СЕС. Модульна архітектура спрощує підбір під об'єкт. Той самий базовий трансформатор комплектують різними вводами, системами охолодження, рідинами та пристроями контролю, тому машину для ЦОД, промислового цеху чи сонячної станції збирають із перевірених вузлів без окремого проєкту з нуля.
Технічні характеристики
| Середні | 2500–6300 кВА, до 36 кВ |
|---|---|
| Великі | 6,3–30 МВА, до 145 кВ |
| Стовпові та підстанційні (pad-mounted) | 1 і 3 фази, до 2500 кВА, до 36 кВ |
| Вторинна напруга | зазвичай 250 або 450 В |
| Опції | регульовані (voltage regulators), виконання для ЦОД, промисловості та СЕС |
Запит ціни та строку поставки
Siemens Energy FITformer — масляні розподільні трансформатори 2,5–30 МВА, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 2 |
| CN (ЄС) | 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) |
| Митний тариф КНР | 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку напругу ВН мають трансформатори FITformer?
Середні 2500–6300 кВА до 36 кВ, великі 6,3–30 МВА до 145 кВ.
Чи є однофазні стовпові трансформатори?
Так, стовпові та pad-mounted моделі виготовляються на 1 і 3 фази до 2500 кВА і до 36 кВ.
Чи підходять трансформатори для сонячних станцій і ЦОД?
Так, є окремі виконання для ЦОД, промисловості та СЕС, вторинна напруга зазвичай 250 або 450 В.
