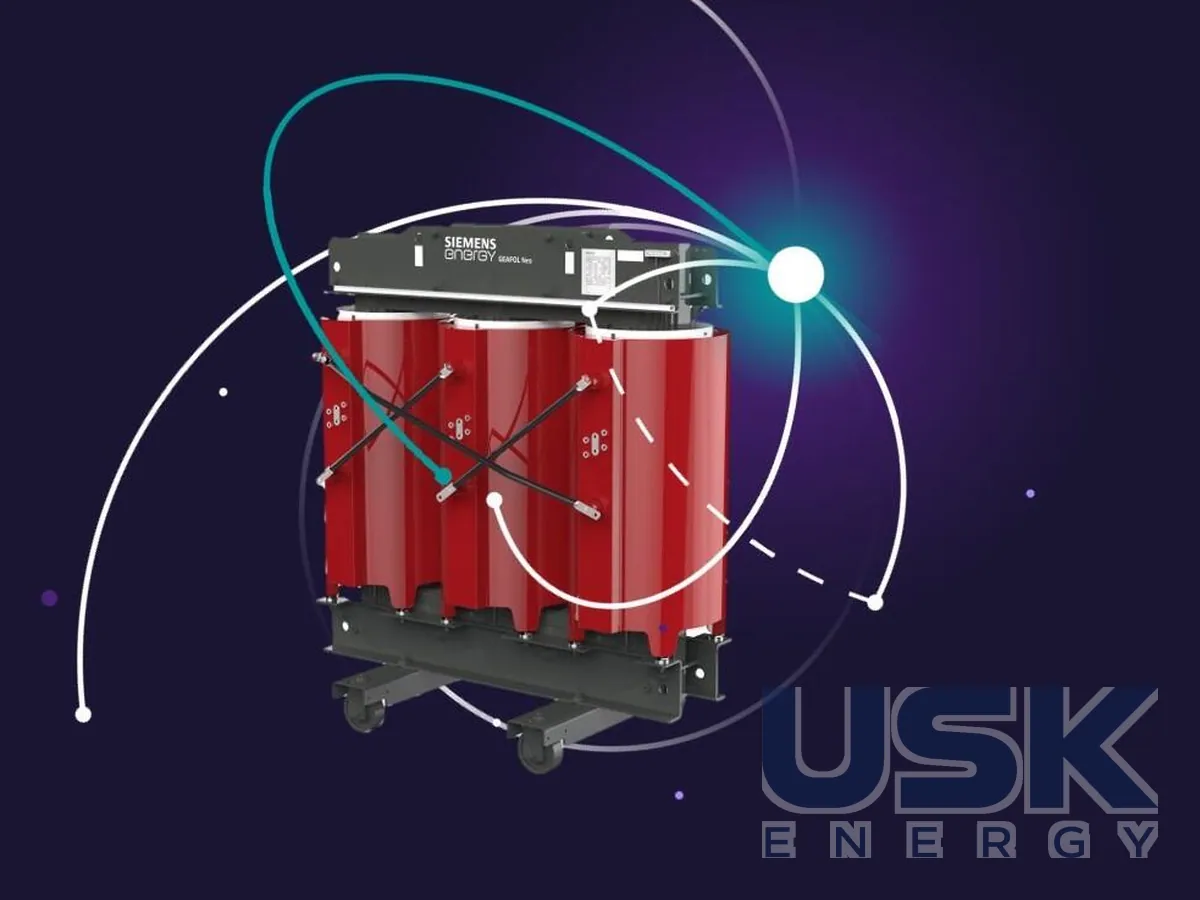

Siemens Energy GEAFOL Neo — компактний сухий трансформатор до 6,3 МВА, 40,5 кВ
Siemens Energy GEAFOL Neo — полегшена версія сухого трансформатора GEAFOL потужністю до 6,3 МВА на Um до 40,5 кВ. Ставиться в безпосередній близькості до людей, у будівлях і вітроустановках.
- Потужність
- до 6,3 МВА
- Um
- до 40,5 кВ
- Особливості
- мала маса та габарити
- Застосування
- громадські та житлові будівлі, ВЕС
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
GEAFOL Neo є полегшеною версією сухого литого трансформатора GEAFOL Siemens Energy. Потужність до 6,3 МВА, Um до 40,5 кВ. Модель розрахована на встановлення в безпосередній близькості до людей, тобто в громадських і житлових будівлях, а також усередині вітроустановок. Виробник називає й інші галузі застосування, серед них центри оброблення даних, системи накопичення енергії та промислові об'єкти з важкими умовами роботи.
Головна відмінність від базового GEAFOL стосується маси й габаритів. Розподільні та перетворювальні трансформатори GEAFOL Neo майже на десять відсотків легші за порівнянні машини попередньої серії, і виграш у розмірах найпомітніший у трансформаторів на вищі середні напруги. У будівлі це означає менше навантаження на перекриття, вужчі прорізи для заносу й меншу площу електроприміщення. У вітроустановці кожен зекономлений кілограм і сантиметр полегшує компонування гондоли чи башти.
Основа технології лишилася колишньою. У світі працює близько 200 тисяч трансформаторів GEAFOL, і перевірені часом вузли перенесено в Neo без змін. Це стрічкова обмотка НН і фольгова обмотка ВН з алюмінію, залиті епоксидною смолою. Ізоляція стійка до перехідних перенапруг. Випробування трансформаторів GEAFOL різної потужності й різних класів напруги разом із вакуумними вимикачами Siemens показали, що обмотки СН справляються з комутаційними перенапругами без проблем.
Трансформатори класифіковано за IEC 60076-11 як E3, C3 і F1, вищі класи довкілля та клімату доступні на запит. Для ЄС машини виконують за директивою екодизайну 2009/125/EC і регламентом 2019/1783 рівня Tier 2, що діє з 1 липня 2021 року, а також за DIN EN 50708-2-1 або 50708-3-1. Для постачань за межі Європейської економічної зони випускають виконання за IEC 60076-11, для Північної Америки за IEEE C57.12.01 з випробуваннями за IEEE C57.12.91, з урахуванням вимог DOE за 10 CFR Part 431. На запит враховують й інші національні стандарти, наприклад CSA/ANSI/IEEE і SABS.
Для підвищення потужності трансформатор оснащують вентиляторами, залежно від типу приріст сягає приблизно 50 %. При цьому зростають втрати короткого замикання. Наприклад, у разі збільшення потужності на 30 % вони зростають приблизно на 69 %, а напруга КЗ зростає лінійно на ті самі 30 %. Це враховують під час вибору, якщо вентилятори плануються як постійний режим, а не як резерв на піки навантаження. Конструкція придатна до перероблення після закінчення строку служби, що виробник закладає вже зараз. Високий ступінь стандартизації робить модель вигідною за співвідношенням ціни та характеристик, а для встановлення пропонують стандартні кожухи різних виконань і набір приладдя, зокрема шасі та типові виводи НН.
Технічні характеристики
| Потужність | до 6,3 МВА |
|---|---|
| Um | до 40,5 кВ |
| Особливості | мала маса та габарити |
| Застосування | громадські та житлові будівлі, ВЕС |
Запит ціни та строку поставки
Siemens Energy GEAFOL Neo — компактний сухий трансформатор до 6,3 МВА, 40,5 кВ, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 3 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність і напруга GEAFOL Neo?
До 6,3 МВА при Um до 40,5 кВ.
Чим GEAFOL Neo відрізняється від звичайного GEAFOL?
Меншими масою та габаритами, це полегшена версія.
Де застосовується GEAFOL Neo?
У громадських і житлових будівлях та на ВЕС, поруч із людьми.
