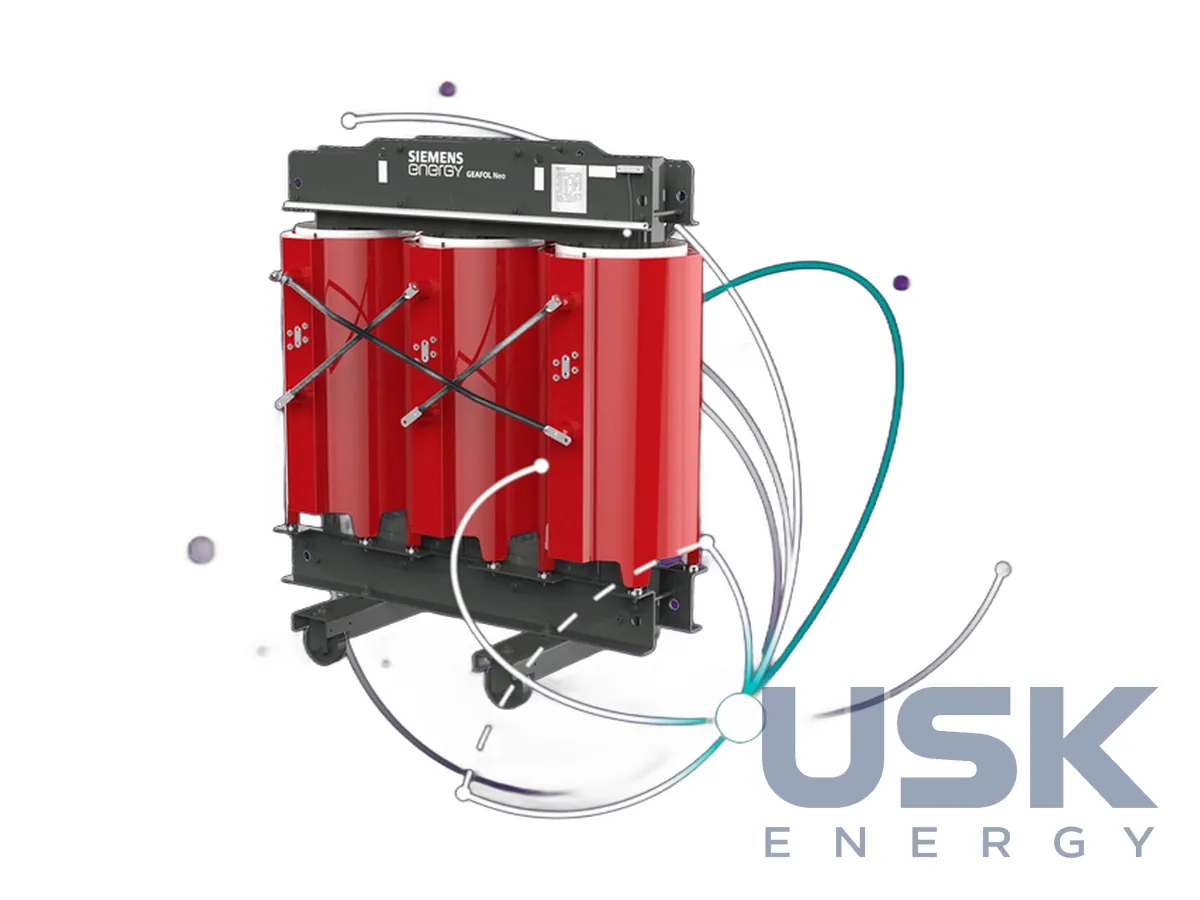

Siemens Energy GEAFOL / CARECO — сухі трансформатори з литою ізоляцією до 50 МВА, 52 кВ

Опис

GEAFOL і CARECO є сухими трансформаторами Siemens Energy з литою ізоляцією, які компанія випускає з 1966 року. Під маркою GEAFOL ідуть машини з алюмінієвими обмотками, під маркою CARECO з мідними. Шкала потужностей сягає 50 МВА за Um до 52 кВ. Їх ставлять на промислових підприємствах, на суднах і морських платформах, у гірничодобуванні та на прокатних станах, а також у вітроустановках, центрах оброблення даних і будівлях, де масляний трансформатор небажаний через пожежну небезпеку. У світі працює понад 150 тисяч трансформаторів GEAFOL, а ліцензії на їх виробництво видано заводам у різних країнах.

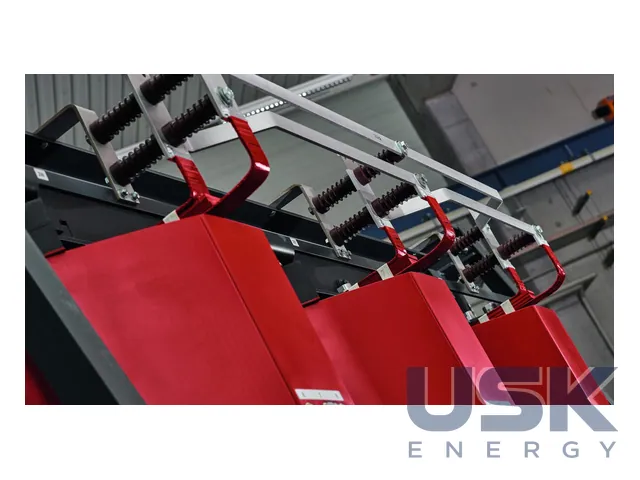

Обмотку ВН намотано з алюмінієвої фольги й залито у вакуумі фірмовою сумішшю епоксидної смоли з кварцовим борошном. Обмотку НН виконано із суцільної алюмінієвої стрічки та міцно склеєно в монолітний блок, у CARECO обидві обмотки мідні. Ізоляція не має часткових розрядів до дворазової номінальної напруги. Смола не виділяє токсичних газів навіть під дією дуги, трансформатор важко горить і самозгасає. Магнітопровід зібрано зі сталі з низькими втратами та пофарбовано для захисту від корозії за будь-яких умов. За останні п'ять десятиліть маса трансформаторів GEAFOL зменшилася більш ніж на третину без втрати потужності та без шкоди для безпеки.

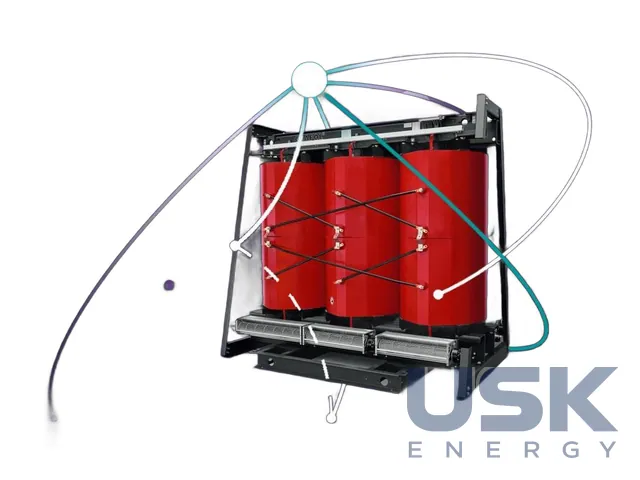

Трансформатори класифіковано за IEC 60076-11 як E3, C3 і F1, тобто за найвищими класами довкілля, клімату та пожежної поведінки. Конструкція відповідає також VDE 0532-76-11 і вимогам екодизайну ЄС. З вентиляторами трансформатор несе тривале перевантаження +50 %, а короткочасні пікові навантаження GEAFOL витримує до 5× номіналу. Окрім розподільних випускають перетворювальні виконання GEAFOL converter для живлення випрямлячів і приводів.

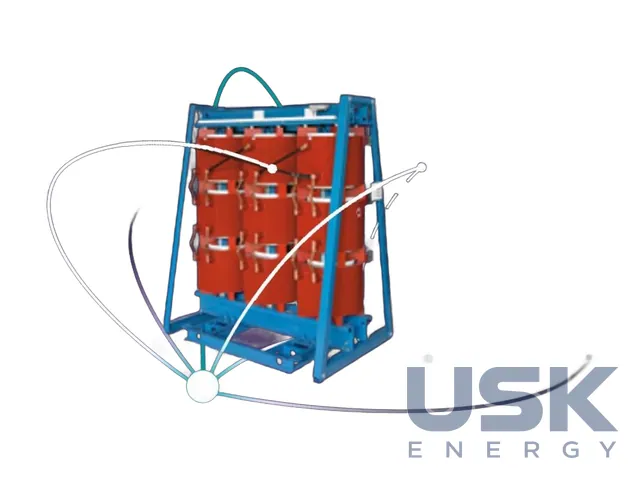

Для вітроустановок трансформатори постачають у механічно посиленому виконанні, яке переносить сильну вібрацію в гондолі, і зі спеціальним покриттям проти солоної морської атмосфери. Вібростійкість, стійкість до грозових імпульсів і до коротких замикань перевіряють у постійній програмі випробувань, зокрема разом із виробниками вітроустановок і в європейських інститутах, наприклад KEMA. Окремо вивчено спільне застосування литих трансформаторів із вакуумними вимикачами та їхню поведінку під час комутаційних перенапруг.

У звичайних умовах литий трансформатор ставлять у приміщенні, наприклад в електрощитовій або в металевому кожусі. Кожухи випускають із різним ступенем захисту, рекомендовано IP20 або IP21, трансформатор можна встановити окремо або зібрати з комірками ВН і НН у компактну підстанцію всередині будівлі. За поганої вентиляції приміщення додають вентилятори. Обслуговування зводиться до періодичного огляду й очищення, оливи та її контролю тут немає. Виробництво ведеться на заводі в Кірхгаймі. Для монтажу трансформатор оснащують колесами й вушками для переміщення, а під час зберігання до встановлення його тримають у сухому приміщенні без прямого сонця.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
