Siemens Energy Tractronic — тягові трансформатори до 15 МВА
Siemens Energy Tractronic — бортові тягові трансформатори для електрорухомого складу потужністю до 15 МВА, більші на запит. Працюють на частоті 16 ⅔–60 Гц у системах 1,5 кВ DC, 3 кВ DC, 12, 15, 25 кВ і спеціальних.
- Потужність
- до 15 МВА (більше — на запит)
- Частота
- 16 ⅔–60 Гц
- Напруга
- 1,5 кВ DC, 3 кВ DC, 12, 15, 25 кВ і спеціальні
- Охолодження
- вбудоване або виносне; олива, силікон або ефір (MIDEL 7131)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

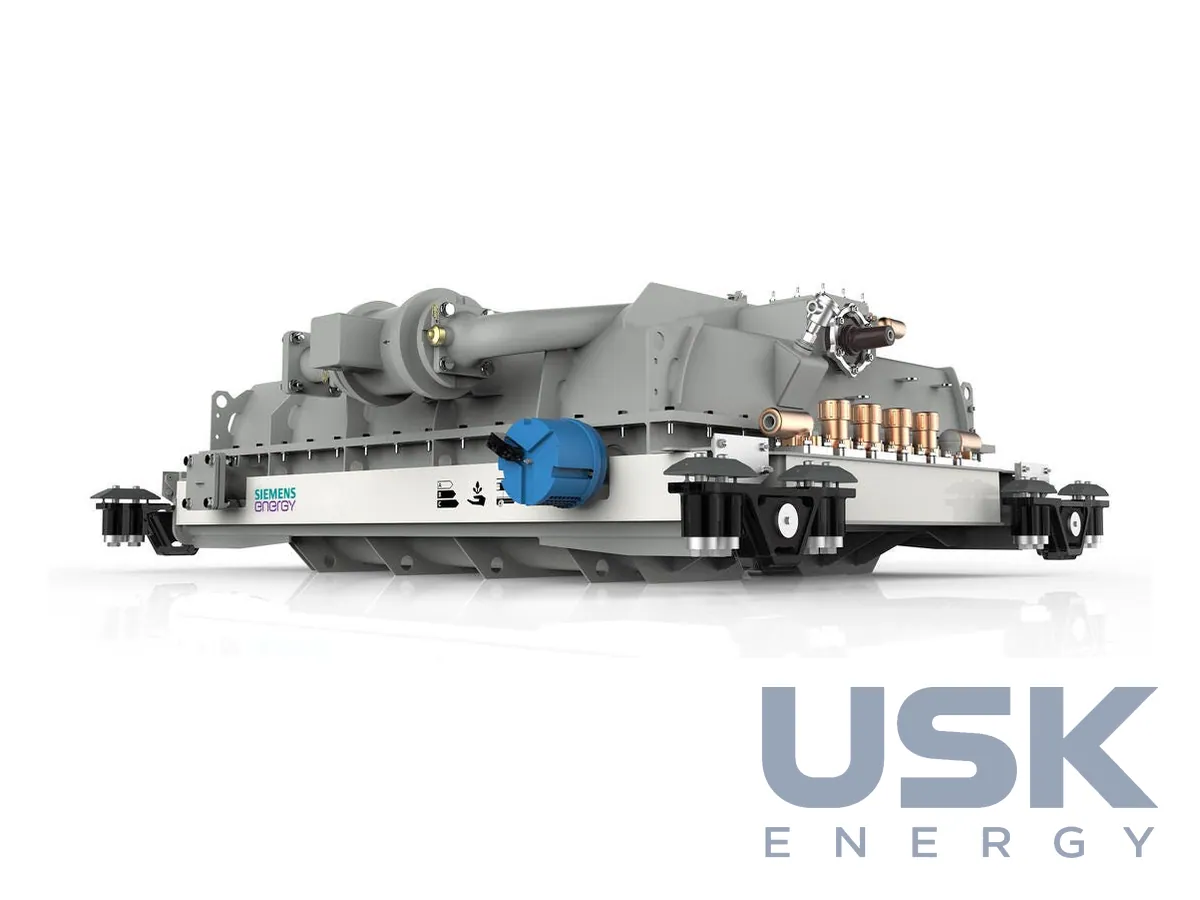

Тягові трансформатори Tractronic Siemens Energy встановлюють безпосередньо на електрорухомий склад. Вони знижують напругу контактної мережі до рівня, на якому працюють тягові перетворювачі, і живлять допоміжні кола поїзда. На борту кожен кілограм і кожен сантиметр на рахунку, тому трансформатор розраховано на великий номінал за мінімуму вільного місця. Серія охоплює потужності до 15 МВА, потужніші машини роблять на запит. Частота живлення від 16 ⅔ до 60 Гц, системи електрифікації 1,5 кВ DC, 3 кВ DC, 12, 15 і 25 кВ, а також спеціальні рівні напруги.

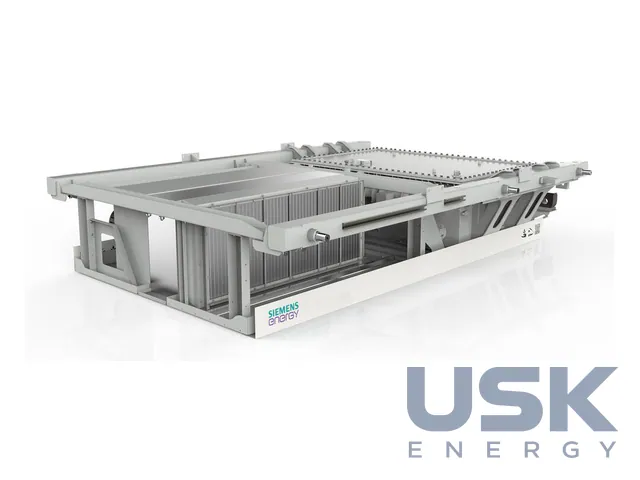

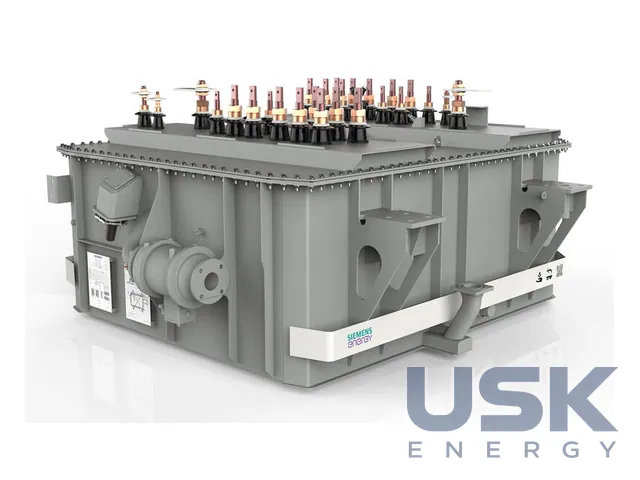

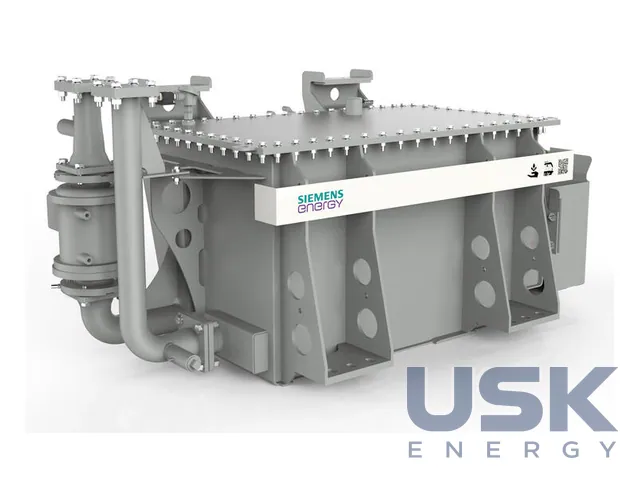

Трансформатори виконують однофазними та багатофазними під схему конкретного електропоїзда. Місце встановлення теж обирають під компонування вагона. Це може бути машинне відділення локомотива, підвагонне розміщення, низькопідлогове виконання для приміських поїздів або монтаж на даху. У лінійці є трансформатори змінного струму для електричних і гібридних локомотивів, реактори постійного струму для тих самих машин, допоміжні трансформатори AUX і трансформатори енергопостачання складу HEP для гібридних і дизельних локомотивів, окремі виконання для швидкісних поїздів, електропоїздів EMU та акумуляторних електропоїздів BEMU.

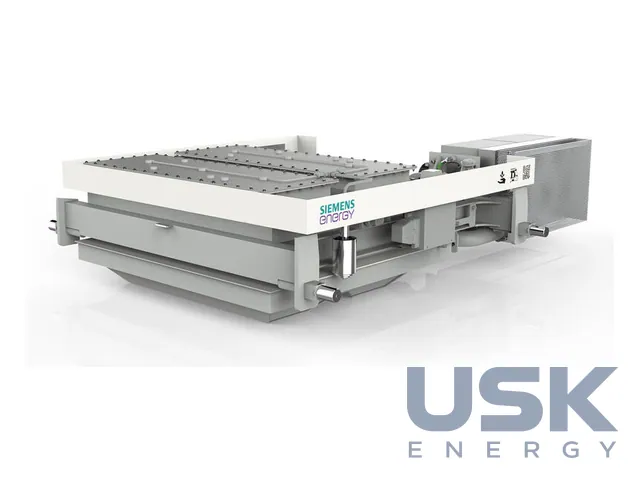

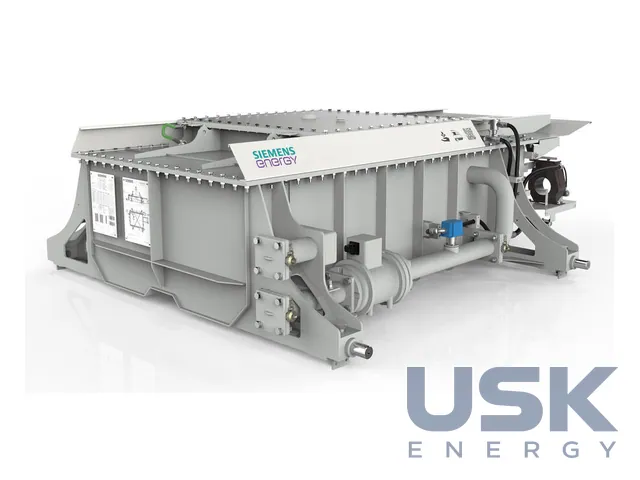

Охолодження проєктують під замовника. Блок охолодження може бути вбудований у трансформатор у спільній рамі або винесений окремим вузлом, якщо так зручніше розподілити масу й об'єм по вагону. Як ізоляційну рідину застосовують оливу, силікон або ефір MIDEL 7131, останній обирають там, де важать пожежна безпека та екологія. У трансформатор на вимогу замовника вбудовують згладжувальні та фільтрові реактори, допоміжні обмотки й обмотки опалення, а тягові обмотки можуть працювати як мережеві фільтрові реактори. Так на борту стає менше окремих апаратів.
Для експлуатації є система моніторингу. Модульний багатосенсорний комплекс постійно стежить за станом трансформатора, а бортовий алгоритм за результатами вимірювань коригує режим роботи. Датчики нового покоління передають дані в локальну систему, оператор бачить стан машини в роботі й може порівнювати його з даними інших тягових трансформаторів парку.
Компоненти відповідають DIN, EN, IEC, IEEE, ISO та ANSI, а також стандарту пожежної безпеки рухомого складу EN 45545. Сертифіковані вузли спрощують процедуру допуску нового рухомого складу. Siemens Energy має статус постачальника Q-1 у Deutsche Bahn. Трансформатори зазвичай проєктує центр компетенції в Нюрнберзі, там само на основному заводі готують серійне виробництво, за потреби випуск переносять на інші заводи компанії під вимоги локалізації. Довгий життєвий цикл рухомого складу потребує сервісу. Siemens Energy виконує капітальний ремонт трансформаторів після пошкоджень і під час коригувального обслуговування, роботи на запит і проєктні послуги для подовження строку служби. Окремо пропонують доопрацювання конструкції за результатами експлуатації, коли досвід роботи парку показує, де трансформатор можна поліпшити.
Технічні характеристики
| Потужність | до 15 МВА (більше — на запит) |
|---|---|
| Частота | 16 ⅔–60 Гц |
| Напруга | 1,5 кВ DC, 3 кВ DC, 12, 15, 25 кВ і спеціальні |
| Охолодження | вбудоване або виносне; олива, силікон або ефір (MIDEL 7131) |
| Виконання | однофазні та багатофазні |
Запит ціни та строку поставки
Siemens Energy Tractronic — тягові трансформатори до 15 МВА, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 3 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких систем тягового живлення підходить Tractronic?
Для 1,5 кВ DC, 3 кВ DC, 12, 15 і 25 кВ, а також спеціальних систем, частота 16 ⅔–60 Гц.
Яка максимальна потужність тягового трансформатора?
До 15 МВА, більша потужність на запит.
Яка рідина використовується для охолодження?
Олива, силікон або ефір MIDEL 7131, охолодження вбудоване або виносне.
