Siemens Energy Subsea — підводні трансформатори та системи електропостачання
Siemens Energy Subsea — обладнання для електропостачання підводних промислів і морських об'єктів ВДЕ на глибинах до 3000 м. Виробник має 40 років досвіду в підводному нафтогазовидобуванні.
- Глибина
- до 3000 м
- Склад
- підводні трансформатори, розподільчі пристрої, частотні приводи, системи керування живленням, роз'єми та датчики
- Досвід
- 40 років у підводному нафтогазовидобуванні
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Siemens Energy Subsea постачає обладнання для електропостачання підводних промислів і морських об'єктів ВДЕ. Ідея підводної фабрики полягає в тому, щоб насоси, компресори й сепаратори стояли безпосередньо на морському дні поруч зі свердловинами, а живлення до них ішло кабелем із берега чи з платформи. Обладнання розраховано на роботу на глибинах до 3000 м, за плечима виробника 40 років у підводному нафтогазовидобуванні. До системи входять підводні трансформатори, розподільні пристрої, частотні приводи, системи керування живленням, роз'єми та датчики.

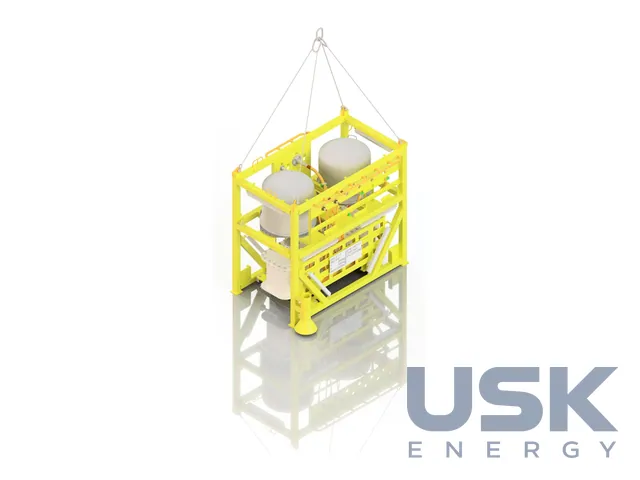

Підводний трансформатор слугує головною ланкою між підводною лінією передавання та розподільною системою на дні. Він герметичний, заповнений рідиною і має компенсацію тиску, тому корпус не сприймає повний тиск води. Така схема дає довгі відводи від берега й потрібний рівень напруги для підводних РП, компресорів і насосів. Основні параметри становлять до 145 кВ змінного струму і до 100 МВА. Охолодження природною конвекцією через корпус, без насосів і вентиляторів, а заповнення біорозкладною рідиною MIDEL 7131. Інтерфейси приєднання бувають сухого або мокрого з'єднання.
Електричну частину побудовано на рішеннях берегових розподільних трансформаторів, але з посиленою системою ізоляції. Усі матеріали пройшли програму кваліфікації на стійкість до тиску та сумісність із рідиною. Прототип випробували на заводі й на мілководді в Норвегії, у 2021 році підводний трансформатор успішно працював у мілководних умовах біля Тронгейма. Кваліфікацію підтверджено для глибини 3000 м.

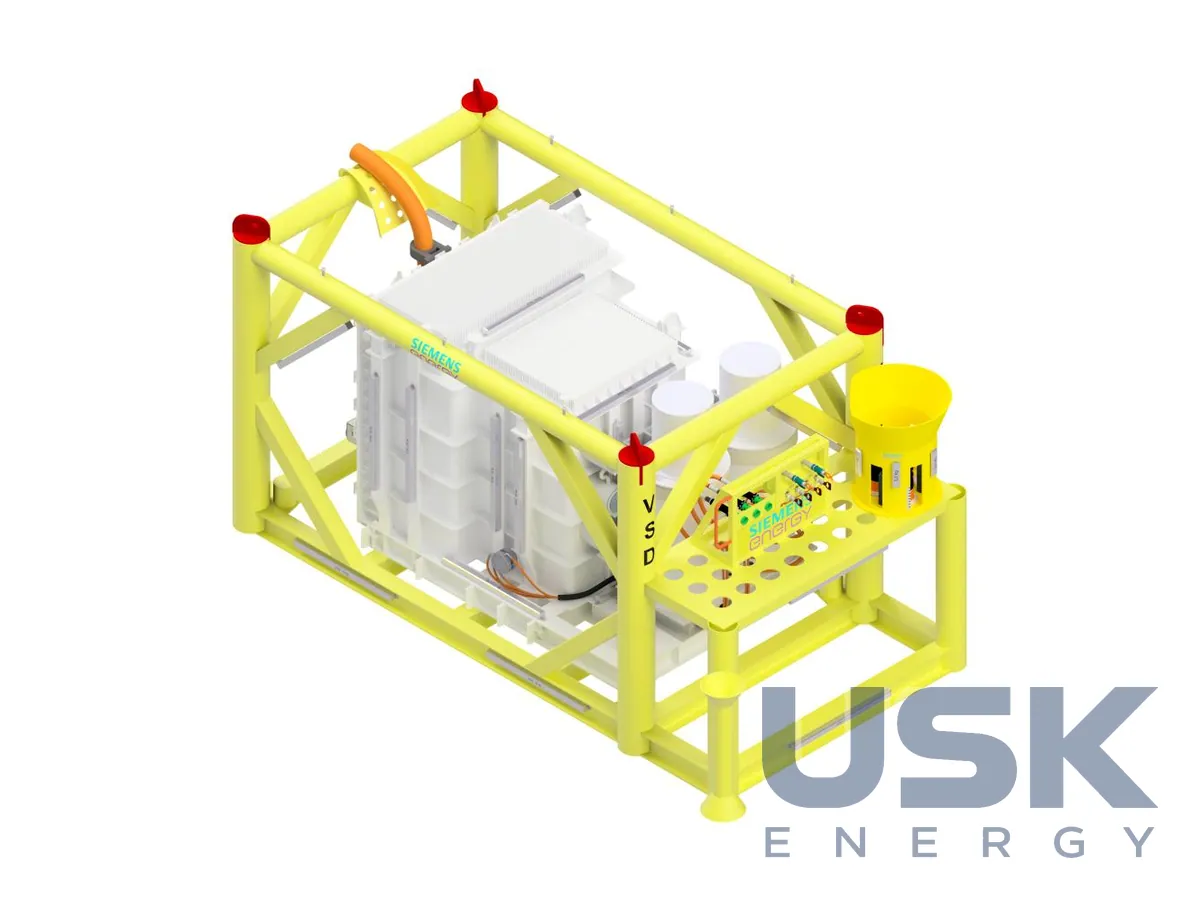

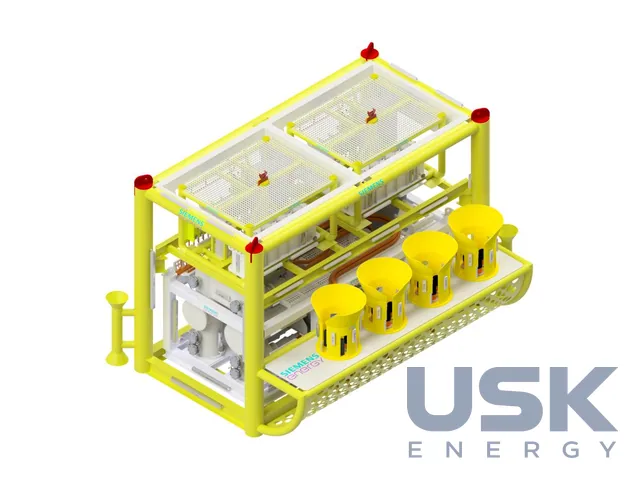

Підводний розподільний пристрій приймає середню напругу від лінії чи трансформатора й роздає середню та низьку напругу споживачам, наприклад частотним приводам. У ньому стоять вакуумні вимикачі та реле SIPROTEC, зв'язок із верхніми системами йде за IEC 61850. Кола НН захищено і напівпровідниковими ключами, і контакторами, це поєднує швидкість вимикання з гальванічною розв'язкою. Частина пристрою заповнена рідиною з компенсацією тиску, частина газом. Номінальний струм до 1000 А, типова комплектація на 2 або 4 вимикачі СН з можливістю розширення під проєкт. Частотний привод живить і захищає підводні двигуни компресорів і насосів на базі платформи Perfect Harmony.
Система керування живленням пов'язує надводну систему керування з підводними модулями оптоволокном у шлангокабелі. На дні команди обробляє електронний блок EPCU, дані йдуть через блок RTU, використовуються відкриті протоколи Profinet, OPC-UA та IEC 61850. Тим самим каналом можна налаштовувати й оновлювати ПЗ привода, а масив даних про стан обладнання формує цифрового двійника підводної енергосистеми. Платформа DigiGRID розширює інтерфейси верхньої автоматики до морського дна, а блок EDU-3 комутує кілька виходів живлення з окремим захистом кожного від перевантаження за струмом і перенапруги та з функціями безпеки рівня SIL-3.
Технічні характеристики
| Глибина | до 3000 м |
|---|---|
| Склад | підводні трансформатори, розподільчі пристрої, частотні приводи, системи керування живленням, роз'єми та датчики |
| Досвід | 40 років у підводному нафтогазовидобуванні |
Запит ціни та строку поставки
Siemens Energy Subsea — підводні трансформатори та системи електропостачання, Siemens Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На якій глибині може працювати обладнання?
До 3000 м.
Що входить до підводної системи електропостачання?
Підводні трансформатори, розподільчі пристрої, частотні приводи, системи керування живленням, роз'єми та датчики.
Для яких об'єктів застосовується обладнання?
Для підводних нафтогазових промислів і морських об'єктів ВДЕ.
