Hitachi Energy — підстанційні, мережеві та підземні (vault) трансформатори
Масляні трансформатори Hitachi Energy для комплектних підстанцій, підземних камер і міських мереж з високою щільністю навантаження. Потужність від 150 до 20 000 кВА залежно від виконання, напруга ВН до 69 кВ, встановлення внутрішнє та зовнішнє.
- Комплектні підстанційні
- 150–1500 кВА, ВН до 34,5 кВ, НН 480 В і нижче
- Підземні (vault)
- 300–2500 кВА, ВН 5–34,5 кВ, НН до 600 В
- Мережеві занурювальні/підстанційні
- 750–20 000 кВА, ВН до 69 кВ
- Сертифікація
- UL, FM Global
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ця група об'єднує масляні трансформатори середньої потужності для трьох типових місць встановлення. Перше охоплює комплектні підстанції промислових і комерційних об'єктів, друге підземні камери (vault) у житлових і комерційних кварталах, третє міські мережі з високою щільністю навантаження, де трансформатори працюють у підземних спорудах і можуть опинитися під водою. Усі виконання мають компактну площу основи, тож їх простіше розмістити там, де місця мало. Встановлення можливе як усередині приміщень, так і просто неба.

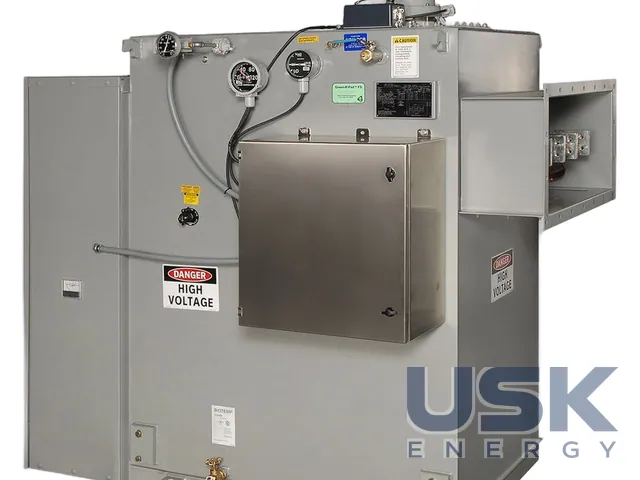

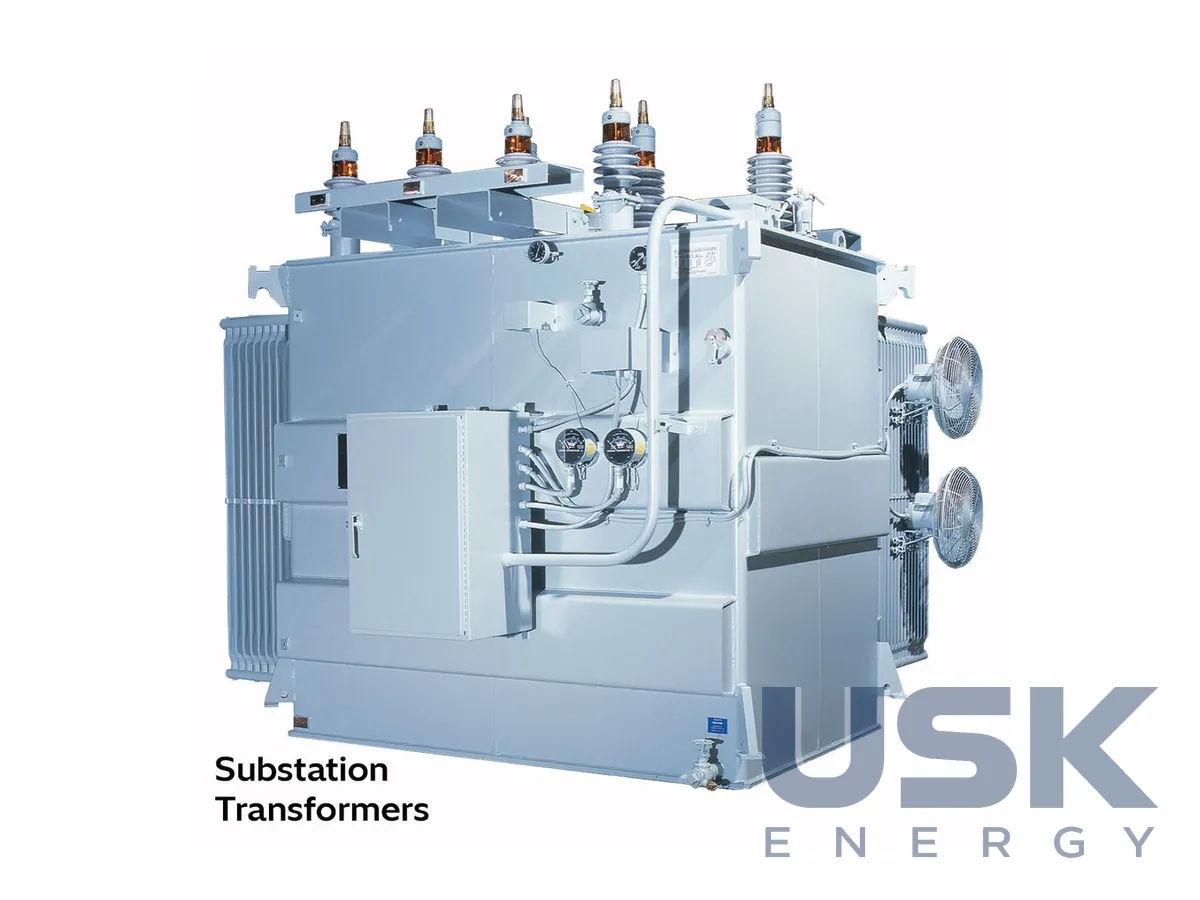

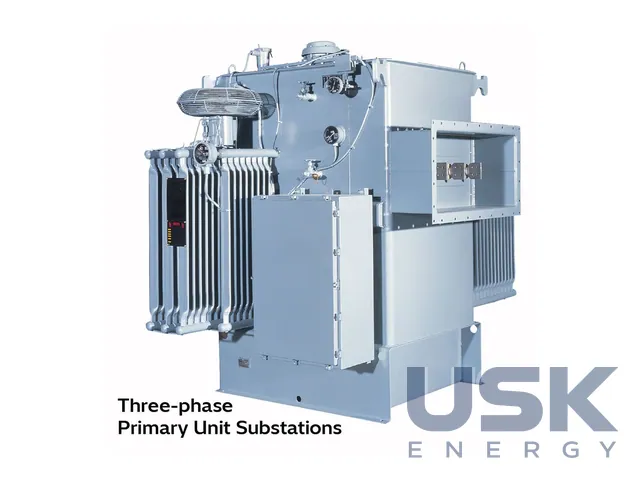

Комплектні підстанційні трансформатори випускаються на 150–1500 кВА, ВН до 34,5 кВ, НН 480 В і нижче. Це трифазні апарати первинних блочних підстанцій, які стоять поруч із розподільчим щитом низької напруги і живлять будівлю або цех. Для генераторних установок є підвищувальні виконання і трансформатори власних потреб, а також апарати з РПН у діапазоні 150–3000 кВА. Такі трансформатори застосовують, наприклад, на невеликих електростанціях і в промислових мережах, де напругу треба регулювати під навантаженням.

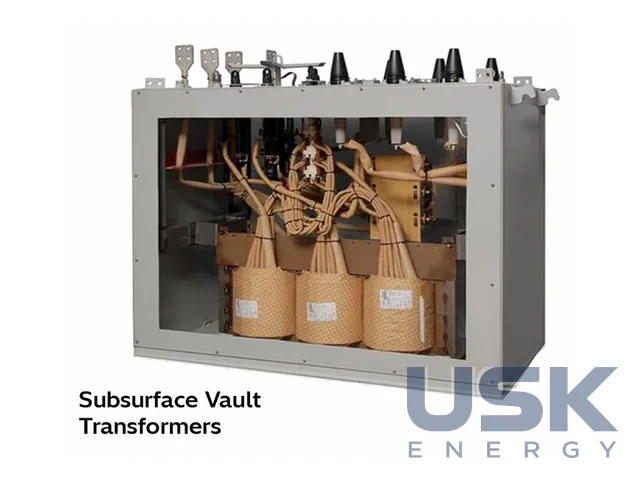

Підземні трансформатори для камер (vault) мають потужність 300–2500 кВА, ВН 5–34,5 кВ, НН до 600 В. Вони стають альтернативою наземним пристроям у комерційній і житловій забудові, де трансформатор на поверхні небажаний з естетичних міркувань або через брак місця. Камера займає місце під тротуаром або подвір'ям, а над землею залишаються лише люки й вентиляційні решітки. Апарат стоїть у камері під землею, обслуговування виконують через люки, а конструкція бака розрахована на вологість і можливе підтоплення камери.

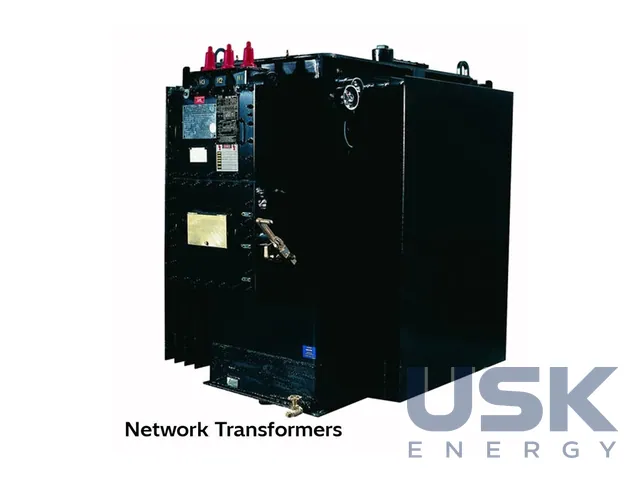

Мережеві занурювальні та підстанційні виконання охоплюють 750–20 000 кВА за ВН до 69 кВ. Занурювальні мережеві трансформатори працюють у районах з дуже високою щільністю навантаження, тобто в центрах великих міст, де розподільча мережа побудована як мережа з багатостороннім живленням і прокладена під вулицями. Тут трансформатор має витримувати повне занурення у воду в камері і продовжувати роботу. Апарати на 300–20 000 кВА постачають з мінеральною оливою або з ефірними рідинами, частину з них оснащують РПН.
Для внутрішнього встановлення застосовують зокрема важкозаймисті рідини, продукція має сертифікацію UL і FM Global. Ефірна рідина має значно вищу температуру займання, ніж мінеральна олива, і легше розкладається в довкіллі, тому її обирають для трансформаторів у будівлях і поруч із людьми. Вибір рідини залежить від місця встановлення і місцевих вимог до пожежної та екологічної безпеки. Під час замовлення вказують потужність, напруги ВН і НН, тип встановлення, вид ізоляційної рідини, потребу в РПН, а для підземних і мережевих апаратів умови в камері, зокрема ймовірність затоплення та розміри монтажних отворів.
Технічні характеристики
| Комплектні підстанційні | 150–1500 кВА, ВН до 34,5 кВ, НН 480 В і нижче |
|---|---|
| Підземні (vault) | 300–2500 кВА, ВН 5–34,5 кВ, НН до 600 В |
| Мережеві занурювальні/підстанційні | 750–20 000 кВА, ВН до 69 кВ |
| Сертифікація | UL, FM Global |
| Ізоляція | зокрема важкозаймисті рідини для внутрішнього встановлення |
Запит ціни та строку поставки
Hitachi Energy — підстанційні, мережеві та підземні (vault) трансформатори, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність підземних трансформаторів vault?
300–2500 кВА, ВН 5–34,5 кВ, НН до 600 В.
Яка максимальна напруга ВН у цій серії?
До 69 кВ для мережевих занурювальних і підстанційних виконань потужністю 750–20 000 кВА.
Чи можна встановлювати масляний трансформатор усередині будівлі?
Для внутрішнього встановлення є виконання з важкозаймистими рідинами.
