Hitachi Energy — стовпові масляні трансформатори до 315 кВА
Стовпові масляні трансформатори Hitachi Energy, однофазні потужністю до 167 кВА і трифазні до 315 кВА, з напругою ВН до 36 кВ. Встановлюються на опорах повітряних ліній у мережах з невисокою щільністю навантаження.
- Потужність
- однофазні до 167 кВА, трифазні до 315 кВА
- Напруга ВН
- до 36 кВ
- Напруга НН
- до 480 В
- Охолодження
- ONAN
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Це малі розподільчі трансформатори для житлових і комерційних споживачів у містах та сільській місцевості. Їх кріплять на опорах повітряних ліній над землею, і кожен апарат живить невелику групу будинків, ферму, магазин чи майстерню поблизу. Також вони живлять легкі промислові навантаження та комерційне освітлення. Такий спосіб розподілу поширений там, де щільність навантаження невисока і будувати кабельну мережу з наземними підстанціями невигідно, тобто в передмістях, селах, на віддалених ділянках ліній.

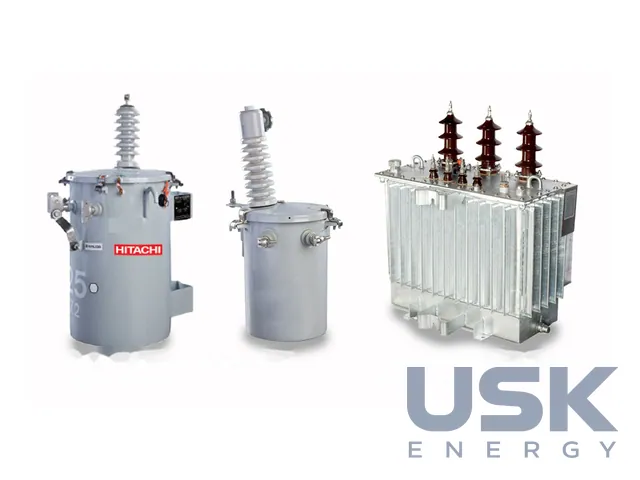

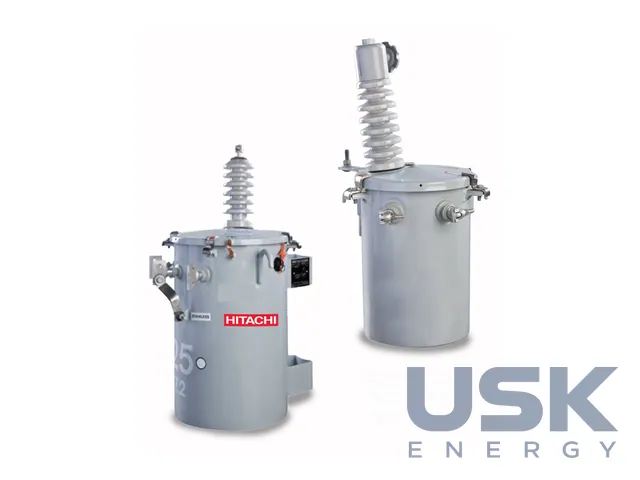

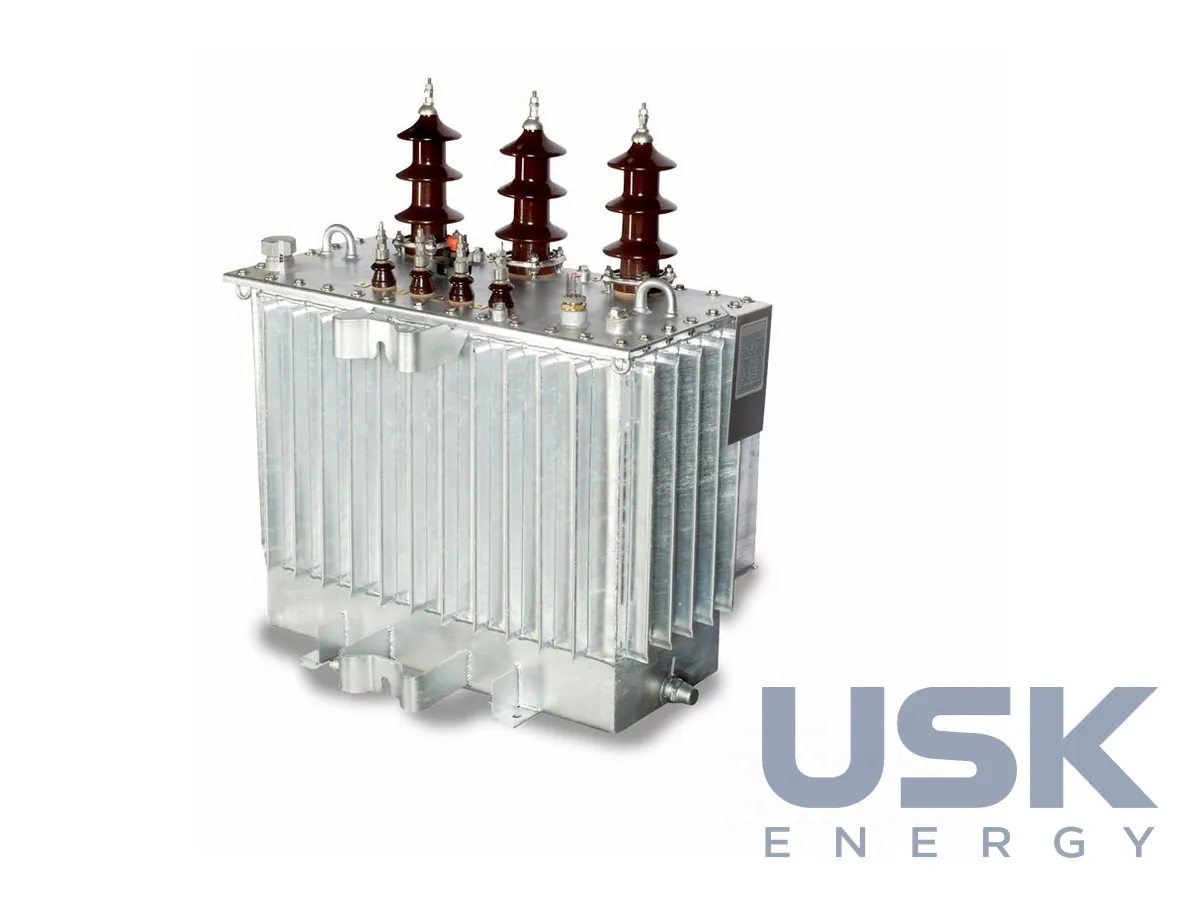

Однофазні трансформатори випускаються потужністю до 167 кВА, трифазні до 315 кВА. Напруга ВН до 36 кВ, напруга НН до 480 В. Однофазні апарати типові для мереж, де розподіл низької напруги виконують однофазними відгалуженнями від трифазної лінії середньої напруги, і кожен трансформатор обслуговує кількох абонентів. Трифазні виконання ставлять там, де є трифазні споживачі, наприклад двигуни насосів, невеликі цехи чи сільськогосподарське обладнання. Вибір між ними визначає схема побудови мережі конкретного оператора. Від неї ж залежать схема з'єднання обмоток і спосіб приєднання нейтралі на стороні НН, які задають ще на етапі замовлення.
Охолодження природне масляне ONAN. Тепло від обмоток переноситься оливою до стінок бака і радіаторів, а звідти розсіюється в повітрі без вентиляторів і насосів. Для апарата на опорі це має пряме практичне значення, бо обслуговувати його доводиться з підйомника, і що менше вузлів, які потребують догляду, то краще. Ізоляційна рідина мінеральна олива або складні ефіри. Ефірну рідину обирають там, де важлива пожежна безпека і менший вплив на ґрунт у разі витоку, наприклад біля житла, водойм чи сільськогосподарських угідь.
Трансформатор на опорі працює під відкритим небом весь термін служби. Він зазнає дощу, снігу, сонячного випромінювання, перепадів температури, вітру та ударів блискавки в лінію. Тому бак, кришку, вводи і кріплення проєктують з урахуванням атмосферних впливів і корозії, а захист від перенапруг зазвичай виконують розрядниками або обмежувачами перенапруг на тій самій опорі. Маса апарата обмежена несною здатністю опори і способом монтажу, тож компактність і невелика вага тут мають вагу не меншу, ніж електричні параметри.
Під час підбору трансформатора визначають кількість фаз, потужність з урахуванням очікуваного зростання навантаження, напругу лінії середньої напруги і напругу мережі споживачів, вид ізоляційної рідини та спосіб кріплення на опорі. Для мереж з великою кількістю однотипних точок живлення оператори зазвичай уніфікують кілька стандартних потужностей, щоб тримати мінімальний резерв і швидко замінювати пошкоджений апарат. Експлуатація зводиться до періодичного огляду з землі або з підйомника, контролю стану вводів і бака та перевірки захисту від перенапруг. Після сильних гроз і буревіїв огляд апаратів на лінії роблять позапланово.
Технічні характеристики
| Потужність | однофазні до 167 кВА, трифазні до 315 кВА |
|---|---|
| Напруга ВН | до 36 кВ |
| Напруга НН | до 480 В |
| Охолодження | ONAN |
| Ізоляційна рідина | мінеральна олива або складні ефіри |
Запит ціни та строку поставки
Hitachi Energy — стовпові масляні трансформатори до 315 кВА, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) |
|---|---|
| HS, 6 знаків | 8504 21 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) |
| HTSUS (США) | 8504 21 00 60 (масляні, 100–500 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність стовпового трансформатора?
Однофазні до 167 кВА, трифазні до 315 кВА.
На яку напругу розраховані стовпові трансформатори?
ВН до 36 кВ, НН до 480 В.
Яке охолодження та ізоляційна рідина?
Охолодження ONAN, рідина мінеральна олива або складні ефіри.
