Hitachi Energy — масляні трансформатори в кожусі для встановлення на майданчику (pad-mounted) 45–15 000 кВА
Масляні трансформатори Hitachi Energy у шафовому кожусі для встановлення на майданчику, трифазні потужністю 45–15 000 кВА з напругою ВН 5–46 кВ. Кожух захищає від несанкціонованого доступу, трансформатори працюють у житлових, міських і промислових мережах.
- Однофазні
- ВН до 34,5 кВ (BIL 150 кВ), НН 480/240 В і нижче
- Трифазні
- 45–15 000 кВА, ВН 5–46 кВ, НН 120 В – 25 кВ
- Ізоляційна рідина
- мінеральна олива або складні ефіри
- Виконання
- знижувальні та підвищувальні
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатор у шафовому кожусі (pad-mounted) ставиться на майданчику на рівні землі й живить підземні розподільні мережі. Такі апарати звичні для житлових кварталів, комерційної забудови і промислових майданчиків, де повітряні лінії не прокладають, а кабелі ВН і НН заходять у трансформатор знизу. Бак і кожух утворюють одну закриту конструкцію без відкритих струмовідних частин, тож апарат може стояти на тротуарі, у дворі чи на парковці поруч із людьми. Конструкція захищена від несанкціонованого доступу і за вимогами до цього перевищує стандарт ANSI C57.12.28.

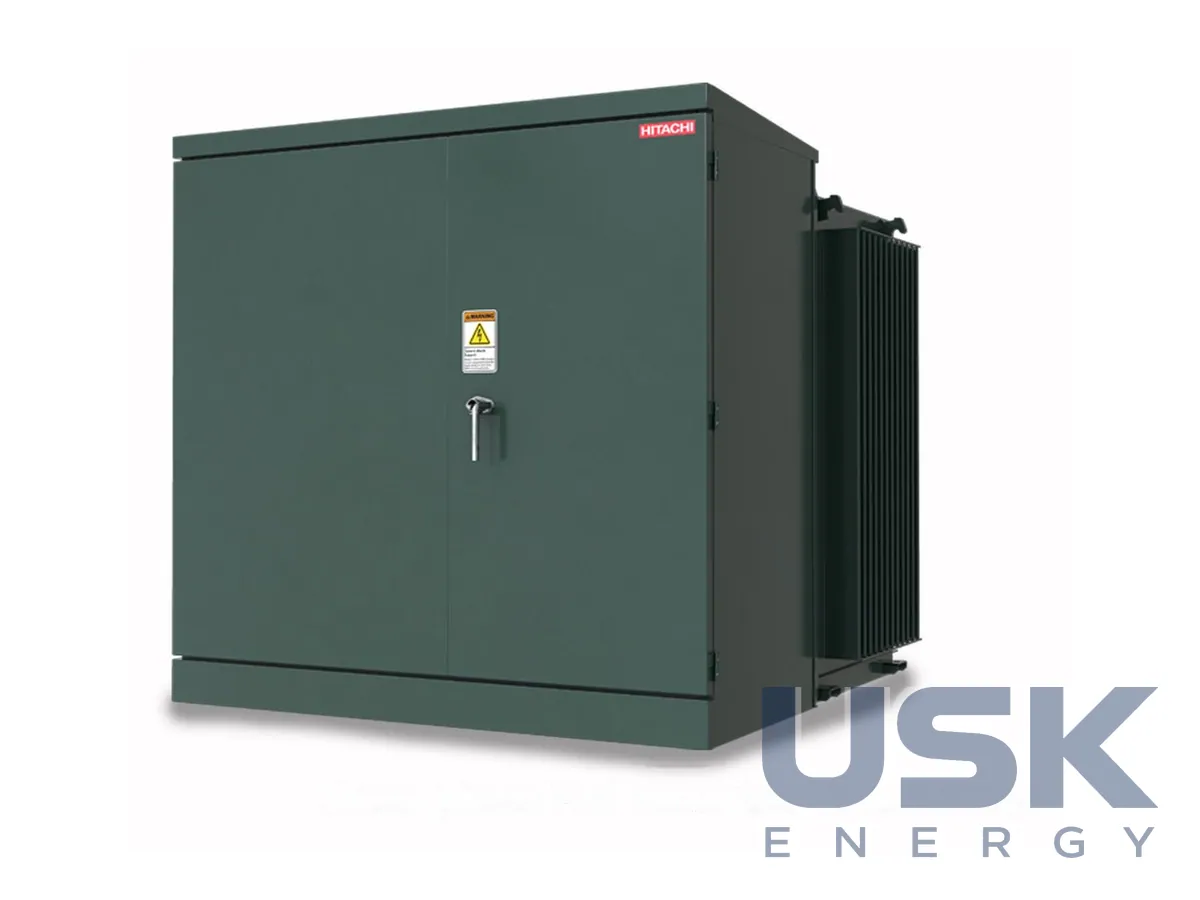

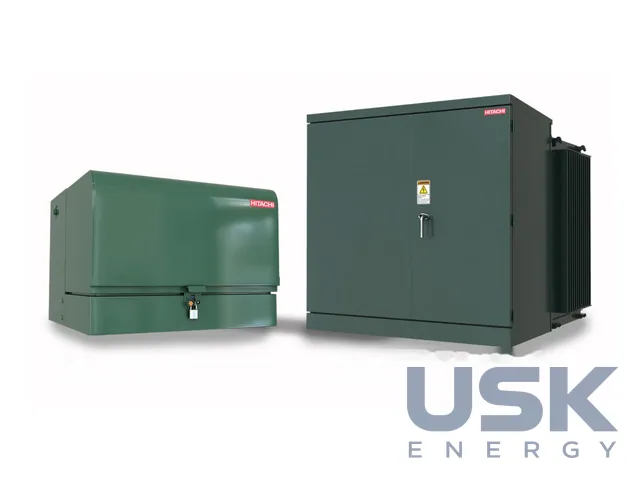

Трифазні трансформатори випускаються потужністю 45–15 000 кВА з напругою ВН 5–46 кВ. Трифазні виконання мають НН від 120 В до 25 кВ. Однофазні трансформатори випускаються на ВН до 34,5 кВ з BIL 150 кВ і НН 480/240 В і нижче. У каталогах виробника однофазний ряд охоплює потужності 10–250 кВА зі стандартними ступенями 10, 15, 25, 50, 75, 100 і 167 кВА та рівнями BIL 60, 75, 95, 125 і 150 кВ. Стандартна частота 60 Гц, за запитом 50 Гц. Є знижувальні та підвищувальні виконання, останні застосовують, зокрема, для приєднання сонячних і вітрових електростанцій до мережі середньої напруги.

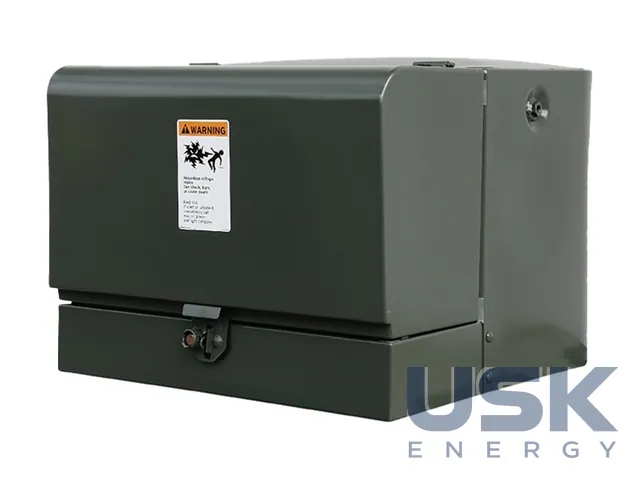

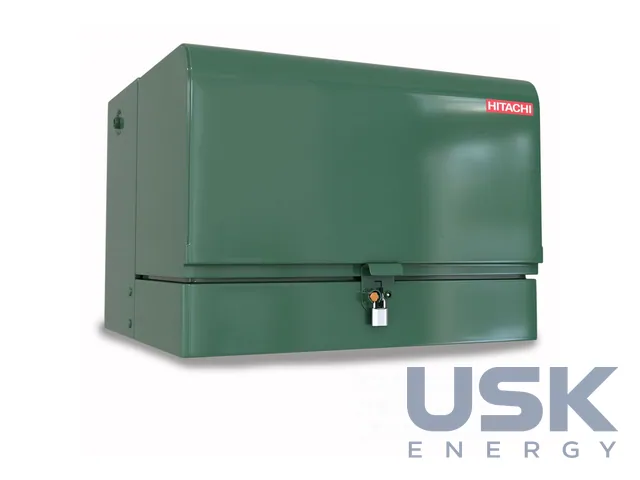

Бак виготовляють з товстолистової сталі, усі шви зварені, кожен апарат перед відвантаженням проходить випробування тиском на герметичність. Для агресивного середовища є виконання з нержавіючої сталі марок 304 або 400. Фарбування багатоступеневе, з епоксидною ґрунтовкою, нанесеною катодним електроосадженням, і уретановим покривним шаром. Кришка відкидного типу, шафа замикається на заглиблений замок з болтом під спеціальний ключ і з місцем під навісний замок. Однофазні апарати мають два універсальні гнізда вводів ВН для кільцевого живлення і стоянку для паркування кабельних наконечників.
Ізоляційна рідина мінеральна олива або складні ефіри. Ефірну рідину обирають там, де важливі пожежна безпека і менший вплив на довкілля у разі витоку. Номінальні параметри задають для середнього перегріву обмоток 65 °C, за запитом 55 °C. Трифазні апарати комплектують покажчиками рівня і температури рідини, клапаном скидання тиску, зливним краном з пробовідбірником і перемикачем відгалужень без збудження із зовнішнім приводом. Додатково встановлюють покажчик температури обмоток, реле швидкого наростання тиску, вентилятори охолодження, розрядники і мідні обмотки замість алюмінієвих.
Вводи ВН бувають універсальними гніздами на 200 А під вставки з розривом навантаження чи без нього, суцільними вводами на 200 А або порцеляновими вводами на 300 А. Відсіки ВН і НН розділені, кабельні приєднання виконують зверху або знизу. Випробування проводять за IEEE C57.12.00 і C57.12.90, зокрема на стійкість до коротких замикань. Під час замовлення вказують потужність, напруги ВН і НН, рівень BIL, схему живлення, тип вводів, ізоляційну рідину і потрібне додаткове обладнання.
Технічні характеристики
| Однофазні | ВН до 34,5 кВ (BIL 150 кВ), НН 480/240 В і нижче |
|---|---|
| Трифазні | 45–15 000 кВА, ВН 5–46 кВ, НН 120 В – 25 кВ |
| Ізоляційна рідина | мінеральна олива або складні ефіри |
| Виконання | знижувальні та підвищувальні |
Запит ціни та строку поставки
Hitachi Energy — масляні трансформатори в кожусі для встановлення на майданчику (pad-mounted) 45–15 000 кВА, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність трифазних трансформаторів pad-mounted?
45–15 000 кВА, ВН 5–46 кВ, НН від 120 В до 25 кВ.
Які параметри однофазного виконання?
ВН до 34,5 кВ з BIL 150 кВ, НН 480/240 В і нижче.
Чи бувають підвищувальні трансформатори pad-mounted?
Так, випускаються знижувальні та підвищувальні виконання з оливою або складними ефірами.
