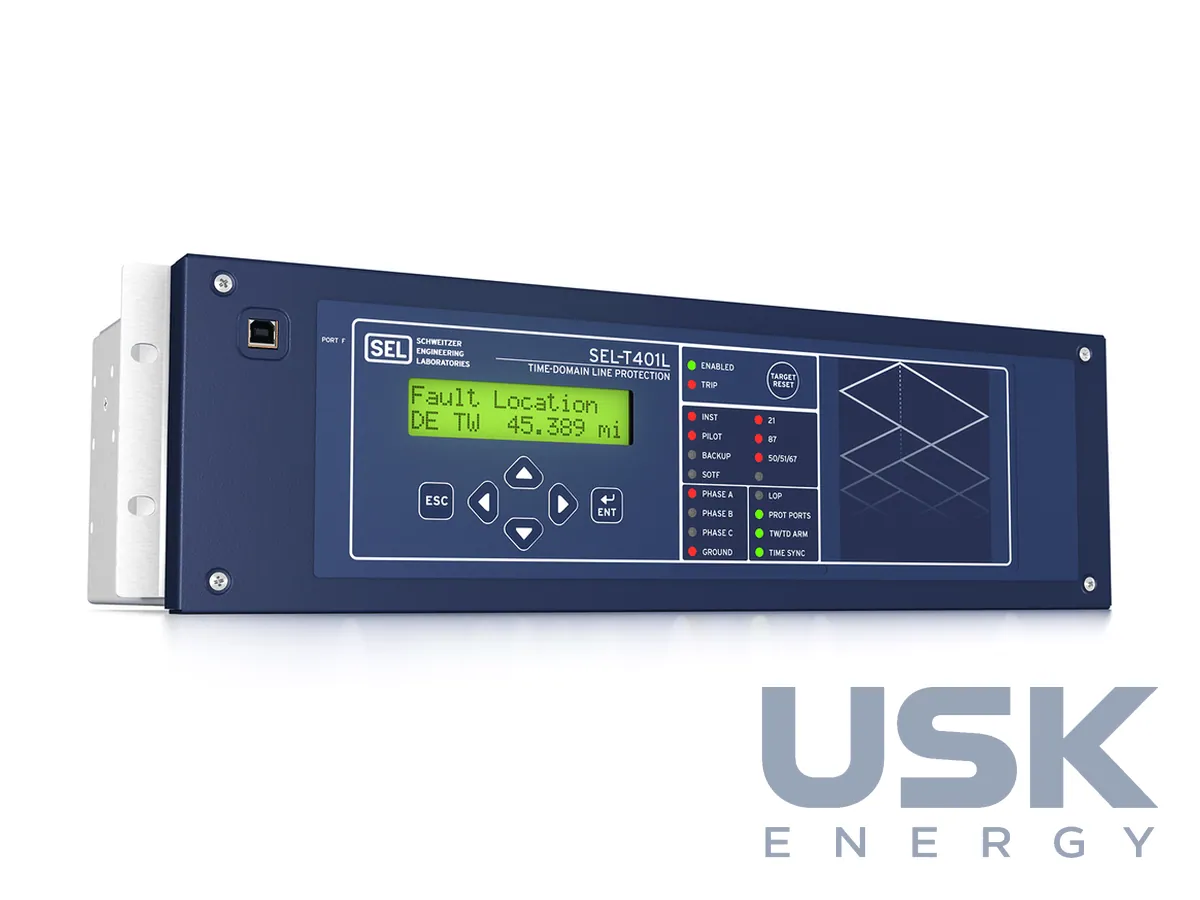

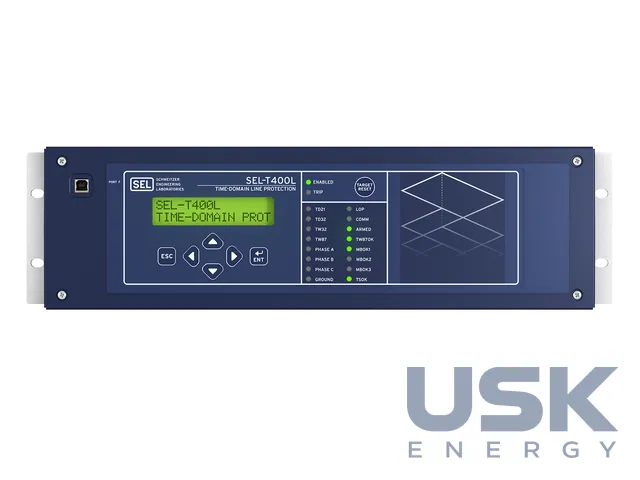

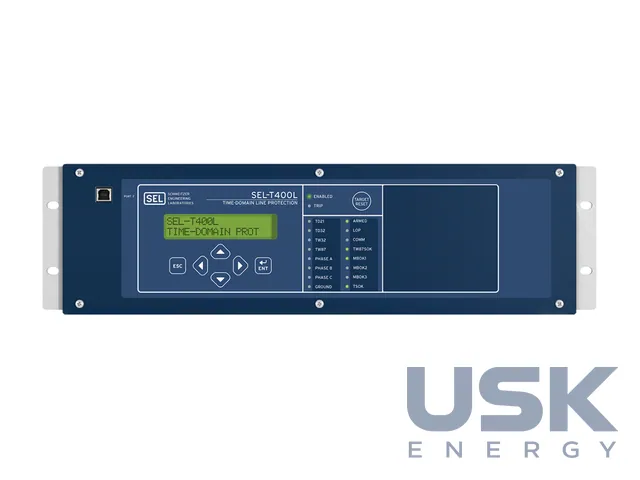

SEL-T400L / SEL-T401L — надшвидкодіючий захист ліній за біжучою хвилею

Опис

Термінали SEL-T400L і SEL-T401L працюють не з векторами струмів і напруг, як звичайний дистанційний захист, а з миттєвими значеннями в часовій області. Коротке замикання на лінії запускає біжучі хвилі, які розходяться до кінців лінії майже зі швидкістю світла. Захист ловить їх фронт і разом з органами приростів ухвалює рішення раніше, ніж фільтр Фур'є встиг би виділити основну гармоніку. Вимкнення можливе вже через 1 мс, а в типових умовах час спрацювання лежить у діапазоні 1–5 мс залежно від каналу зв'язку, довжини лінії та режиму мережі. SEL-T401L доповнено основними й резервними захистами і зібрано як повнофункціональний термінал у корпусі 3U.

Набір органів невеликий і зрозумілий. Диференційний захист за біжучою хвилею TW87 працює виділеним оптичним каналом точка-точка на двокінцевих лініях, допускаються невимірювані відпайки. Орган дистанційного захисту першої зони на приростах TD21 діє без каналу. Схема POTT використовує спрямовані органи за біжучою хвилею TW32 і на приростах TD32 та передає команди цифровим або аналоговим каналом. POTT і пряме телевимкнення DTT застосовні на лініях із двома, трьома й чотирма кінцями. Для обміну є три оптичні порти з кодуванням SEL MB8 або IEEE C37.94, волокна можна ділити спектральним ущільненням.

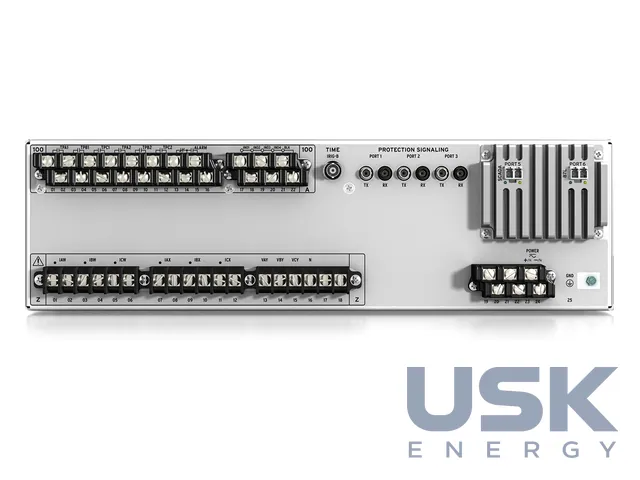

Підключення до первинних кіл звичайне. Термінал працює зі стандартними ТС, ТН і ємнісними ТН через штатні контрольні кабелі, струмові біжучі хвилі стандартні ТС передають досить точно, а перший фронт хвилі напруги, потрібний органу TW32, багато ємнісних ТН відтворюють правильно. Швидкі виходи розраховані на вимкнення двох вимикачів і однополюсне вимкнення. Уставок мало, більшість береться з табличок, це коефіцієнти ТС і ТН, параметри лінії, номінальна напруга та частота. Коли струми КЗ у мережі зростають, перераховувати їх не потрібно.

Визначення місця пошкодження за біжучою хвилею працює з каналом зв'язку і без нього. Підтверджена на практиці точність становить приблизно один проліт опори, двосторонній результат готовий через кілька десятків мілісекунд. Так АПВ можна вмикати або блокувати залежно від місця КЗ, наприклад на лініях з кабельними вставками. Функція моніторингу лінії веде лік подій із прив'язкою до відстані й виявляє зародкові та повторювані пошкодження, зокрема в кабелі. За цими даними служби точково чистять або міняють ізолятори, розчищають трасу, ставлять розпірки й поліпшують грозозахист. Моніторинг іде прямим волокном або мультиплексованим каналом 64 кбіт/с IEEE C37.94.

Реєстратор пише струми й напруги з частотою 1 МГц і розрядністю 18 біт, частотна характеристика сягає приблизно 400 кГц. Один запис триває до 1.2 с, поспіль можна записати до 3.6 с. Паралельно ведуться записи 10 кГц для аналізу роботи захистів, а потік FTDV передає миттєві значення з мітками часу. Перевірку виконують звичайним випробувальним комплектом для TD21 і TD32 або системою SEL-T4287 для TW87, TW32 і локатора, є й вбудоване відтворення записаних подій. Зв'язок зі SCADA йде за DNP3, FTP і Telnet через порт SFP 1 Гбіт/с, на лицьовій панелі USB 2.0.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
