SEL-787Z / SEL-HZM — високоімпедансний диференціальний захист шин

Опис

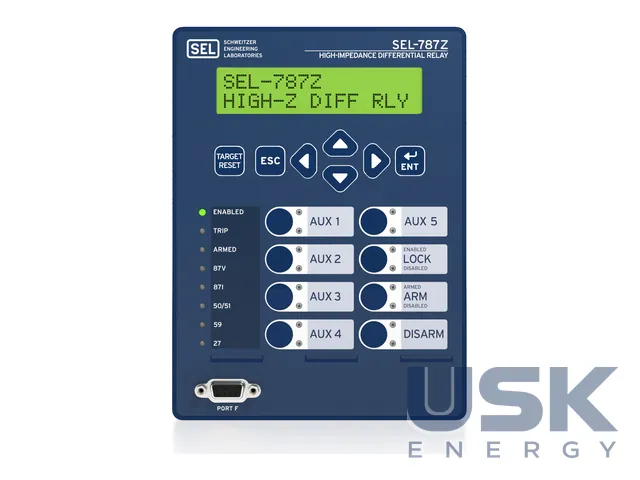

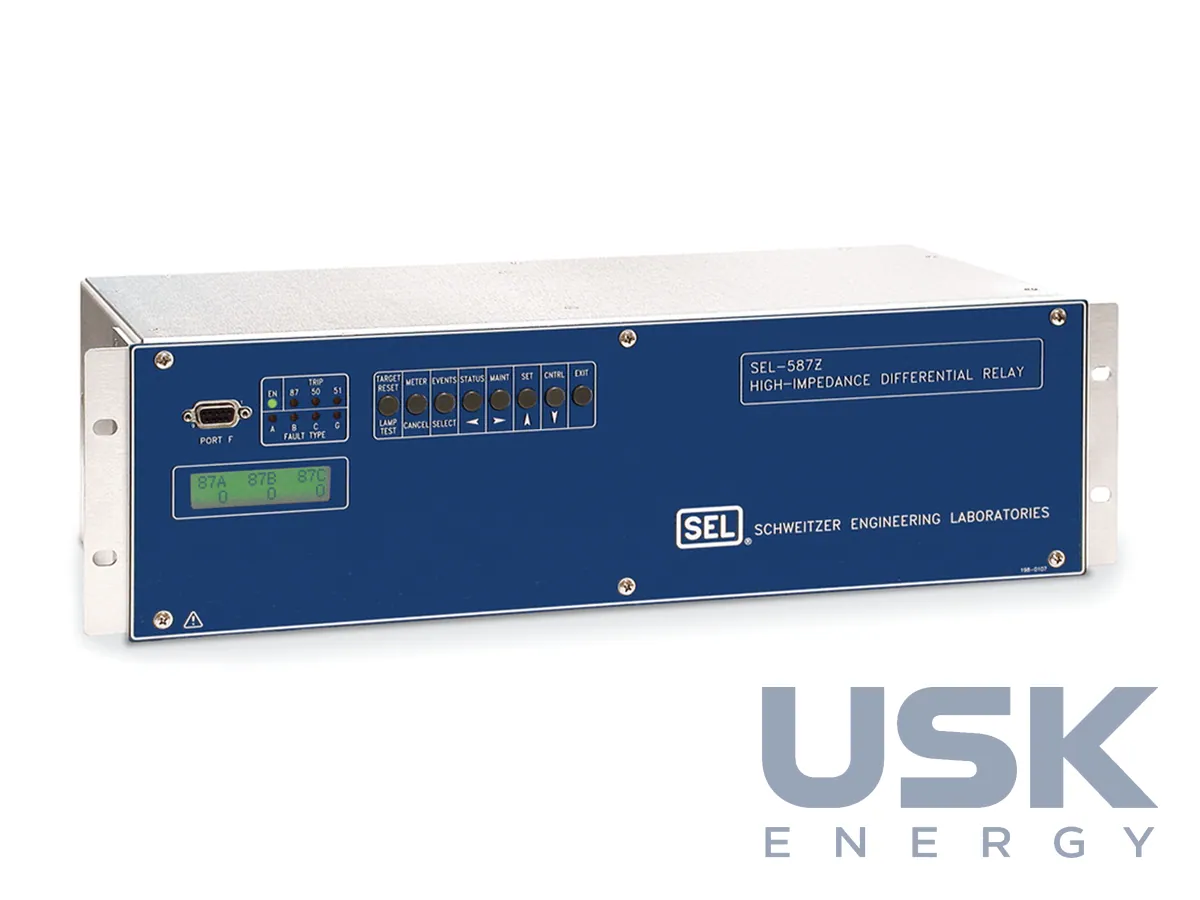

Високоімпедансний дифзахист шин працює на простому фізичному принципі. Вторинні обмотки ТС усіх приєднань зони вмикають паралельно на спільний стабілізувальний резистор з великим опором. Під час зовнішнього КЗ струми в сумі дають майже нуль, і навіть якщо один ТС насититься, напруга на резисторі лишається невеликою. Під час КЗ на шинах увесь струм пошкодження йде через резистор, напруга різко зростає, і захист спрацьовує. SEL-787Z поєднує цей перевірений принцип із цифровим терміналом і підходить для захисту однієї трифазної зони шин. Він замінює знятий з виробництва SEL-587Z, тому під час модернізації щитів схема захисту за високоімпедансним принципом лишається тією самою.

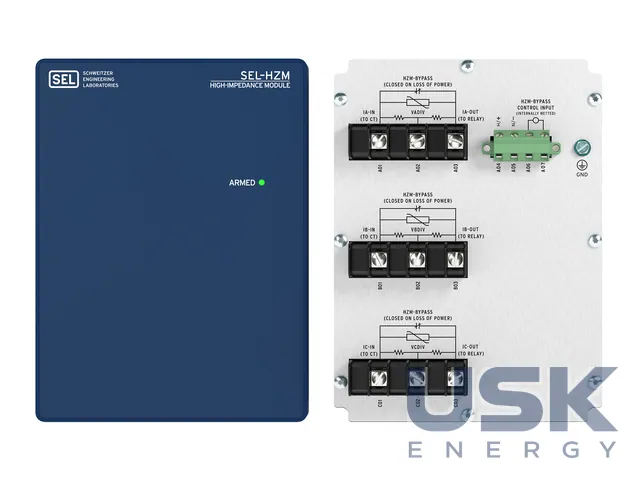

Високовольтну частину схеми винесено в окремий модуль SEL-HZM. У ньому стоять стабілізувальні резистори, варистори MOV на 7,8 кДж і байпасне реле. Резистори випускають у трьох варіантах, 500 Ом, 1 кОм і 2 кОм, їх вибирають так, щоб захист не спрацьовував у разі насичення ТС під час наскрізного КЗ. Варистор обмежує напругу на резисторі під час пошкодження на шинах, а байпасне реле шунтує коло й береже термінал від струму КЗ. Термінал і модуль ставлять окремо, що дає свободу в компонуванні панелі та безпечно відокремлює кола з високою напругою.

У SEL-787Z три незалежні високоімпедансні елементи, по одному на фазу, з входами за напругою та за струмом. Окрім шин, їх застосовують для захисту реакторів, генераторів і великих двигунів. Окремий елемент, увімкнений на заземлену обмотку трансформатора зі схемою зірка з нулем, дає чутливий обмежений захист від замикань на землю REF. Струмові органи при цьому служать резервним захистом трансформатора. Чотири групи уставок перемикаються під різні режими роботи схеми. Записи подій містять 40 вибірок на період при 60 Hz і 48 вибірок при 50 Hz.

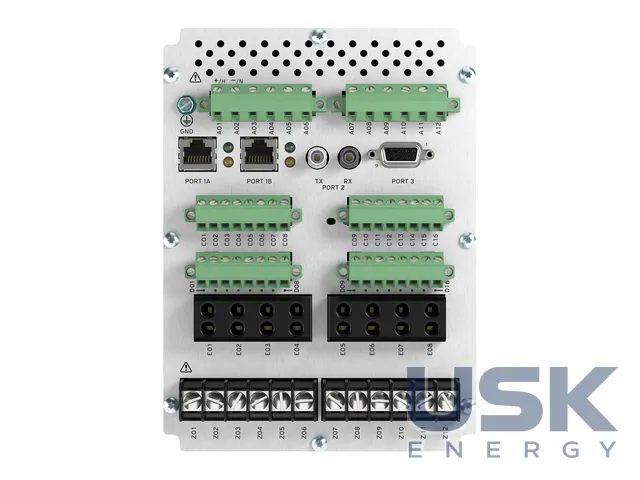

На замовлення в термінал додають дуговий захист на вісім точкових або волоконних датчиків у прозорій оболонці. Швидкі гібридні виходи видають команду на вимикач менш ніж за 50 мкс і помітно знижують енергію дуги. Кожен оптичний канал постійно самотестується й видає сигнал у разі несправності. Базовий блок має два входи й три виходи, три слоти приймають карти SELect, наприклад на 14 входів або на 8 входів дугового захисту. Живлення 110–250 Vdc/110–240 Vac або 24–48 Vdc.

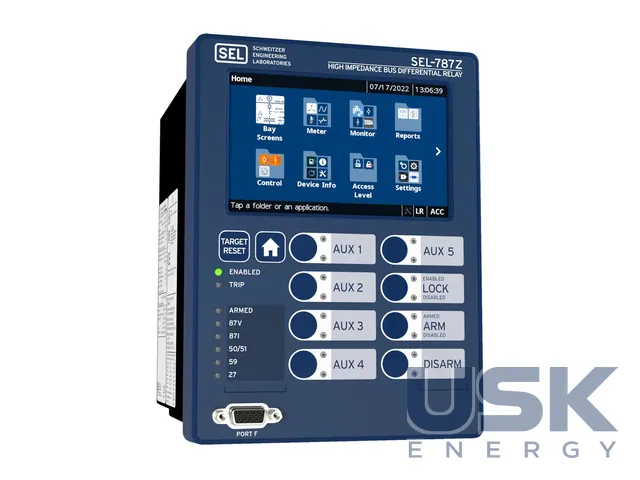

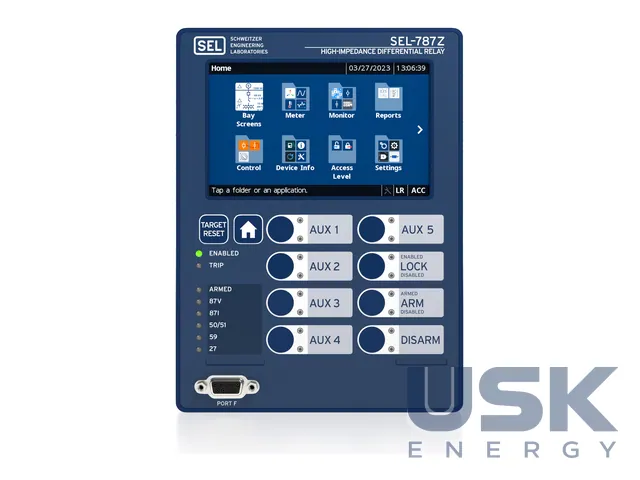

На лицьовій панелі встановлено кольоровий сенсорний дисплей 5 дюймів з роздільністю 800 × 480 та інтерфейсом англійською або іспанською. З нього читають вимірювання й осцилограми, змінюють уставки та вручну вмикають вимикач без ноутбука, на екрані видно положення комутаційних апаратів. Зв'язок за IEC 61850 Edition 2 з тестовим режимом, DNP3, Modbus, EtherNet/IP, за двох портів Ethernet також PRP і RSTP. Через вбудований вебсервер завантажують звіти й оновлюють прошивку, доступ розділено багаторівневими паролями. Робоча температура від –40 до +85 °C.
