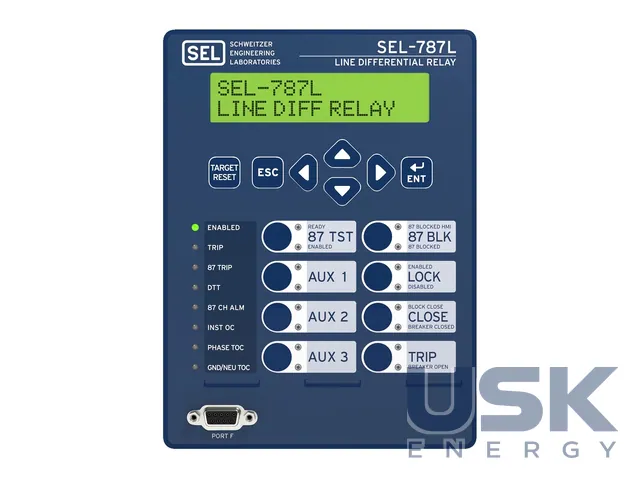

SEL-787L — диференційний захист коротких ліній і фідерів СН

Опис

SEL-787L захищає лінії та фідери за принципом поздовжнього диференційного захисту. Два термінали на кінцях ділянки обмінюються значеннями струмів каналом зв'язку й вимикають пошкодження всередині зони без витримки часу та без узгодження із сусідніми ступенями. Такий підхід потрібен там, де ступеневий МСЗ працює погано, тобто на коротких лініях, на відповідальних фідерах і на приєднаннях розподіленої генерації, наприклад СЕС, до мережі СН. Канал дифзахисту організовано через оптичний порт IEEE C37.94, одномодовий або багатомодовий, чи через мідне підключення.

Крім дифзахисту в терміналі працює спрямований МСЗ для радіальних і кільцевих мереж. Логіка Best Choice Ground Directional Element сама добирає спрямований орган під час замикання на землю. З опцією нейтрального ТС на 200 мА термінал працює в мережах з ізольованою нейтраллю, з високоомним заземленням і з дугогасним реактором, цей самий вхід дає чутливий неспрямований захист від замикань на землю. Обрив проводу виявляється за розривом фази та окремим органом обриву, зокрема коли обрив переходить у високоомне замикання. Термінал визначає місце пошкодження, виявляє переміжні замикання на землю й самоусувні півперіодні пробої кабелю, які попереджають про близьку відмову ізоляції. Тепловий орган 49 за IEC береже кабель під час увімкнення холодного навантаження, опційний орган за стрибком вектора напруги виявляє острівний режим генерації.

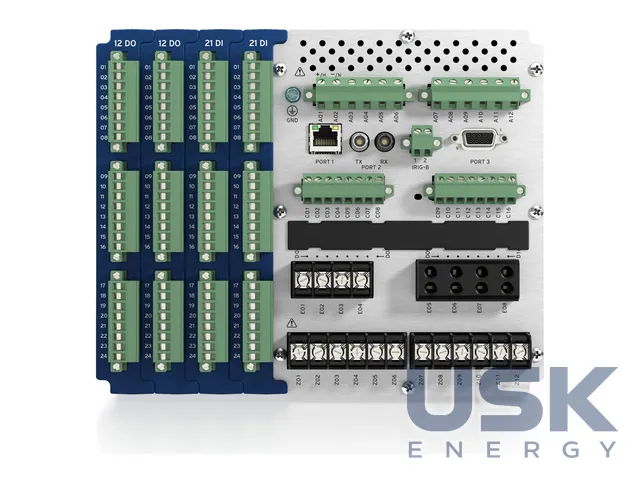

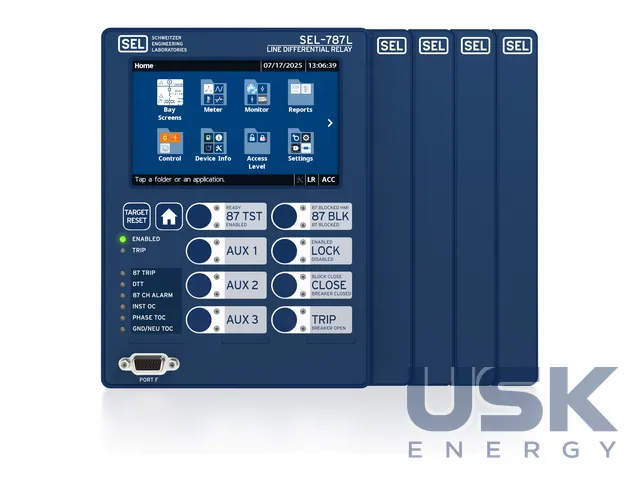

Входи бувають традиційні, від ТС і ТН, або під малопотужні датчики LEA за IEC 61869-10 та -11. Карта LEA містить три струмові канали для котушок Роговського або LPCT, три входи датчиків напруги й нейтральний вхід 200 мА. Опційна карта додає контроль синхронізму, контроль акумуляторної батареї та чотири входи дугового захисту, є ще карта на 8 входів дугового захисту. Дуговий захист поєднує датчик світла зі швидким струмовим органом. Базовий блок має два входи й три виходи, у три слоти ставлять карти SELect, наприклад на 14 дискретних входів. До термінала підключають до чотирьох модулів розширення по 21 входу або по 12 виходів. Живлення 110–250 Vdc/110–240 Vac або 24–48 Vdc.

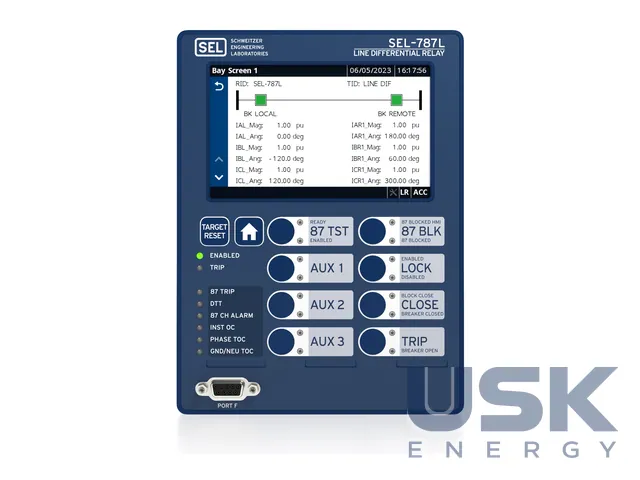

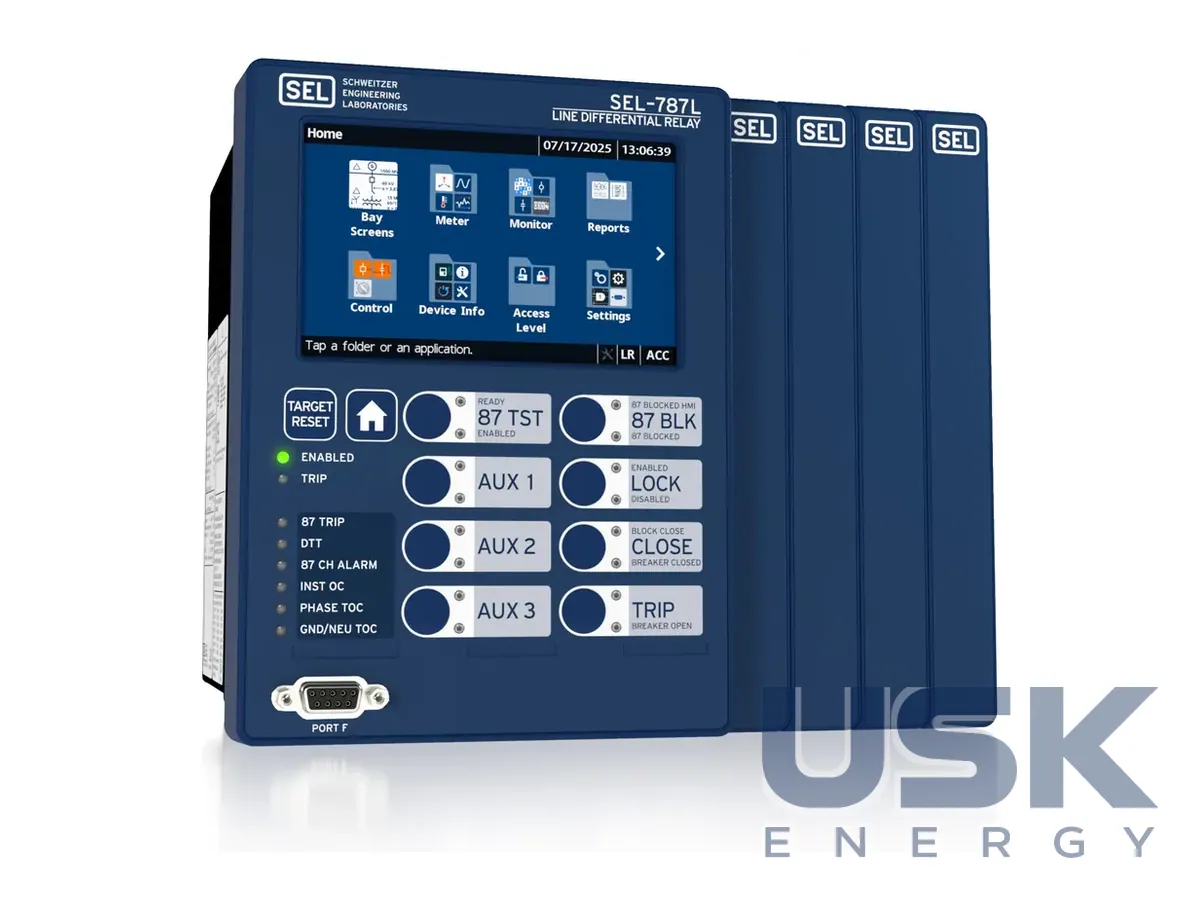

Опційний сенсорний дисплей 5 дюймів з роздільністю 800 × 480 виводить до п'яти власних мнемосхем комірки. З нього контролюють і перемикають до двох вимикачів, восьми двопозиційних і двох трипозиційних роз'єднувачів. Для пусконалагодження передбачено звіт про канал 87L з гістограмою затримок, діагностикою та найгіршими значеннями затримки. Зв'язок через Ethernet або послідовні порти, протоколи IEC 61850 Ed.2.1 з тестовим режимом, IEC 60870-5-103, Modbus, DNP3, EtherNet/IP, IEEE 1588 PTP, Mirrored Bits, за двох портів Ethernet також PRP, HSR і RSTP. Синхрофазори IEEE C37.118 передаються з частотою до 60 повідомлень на секунду.

Термінал працює за температури від –40 до +85 °C, на замовлення плати вкривають лаком від сірководню, хлору, солі та вологи. Для заміни старих фідерних реле є монтажні комплекти й перехідники, ставляться без різання та свердління панелі, виступні рамки випускають на 45 і 90 мм.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
