SEL-787 / SEL-387 / SEL-387E — диференціальний захист трансформаторів СН
SEL-787, SEL-387 і SEL-387E виконують диференціальний захист дво-, три- та чотириобмоткових трансформаторів розподільних підстанцій і промислових об’єктів. Сімейство SEL-787 приходить на зміну SEL-587.
- Обмотки
- 2-, 3- та 4-обмоткові трансформатори
- Входи струму
- 1 А / 5 А
- Функції
- дифзахист, МСЗ, REF, захист від перезбудження (387E)
- Дисплей
- кольоровий сенсорний 5" (опція SEL-787)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

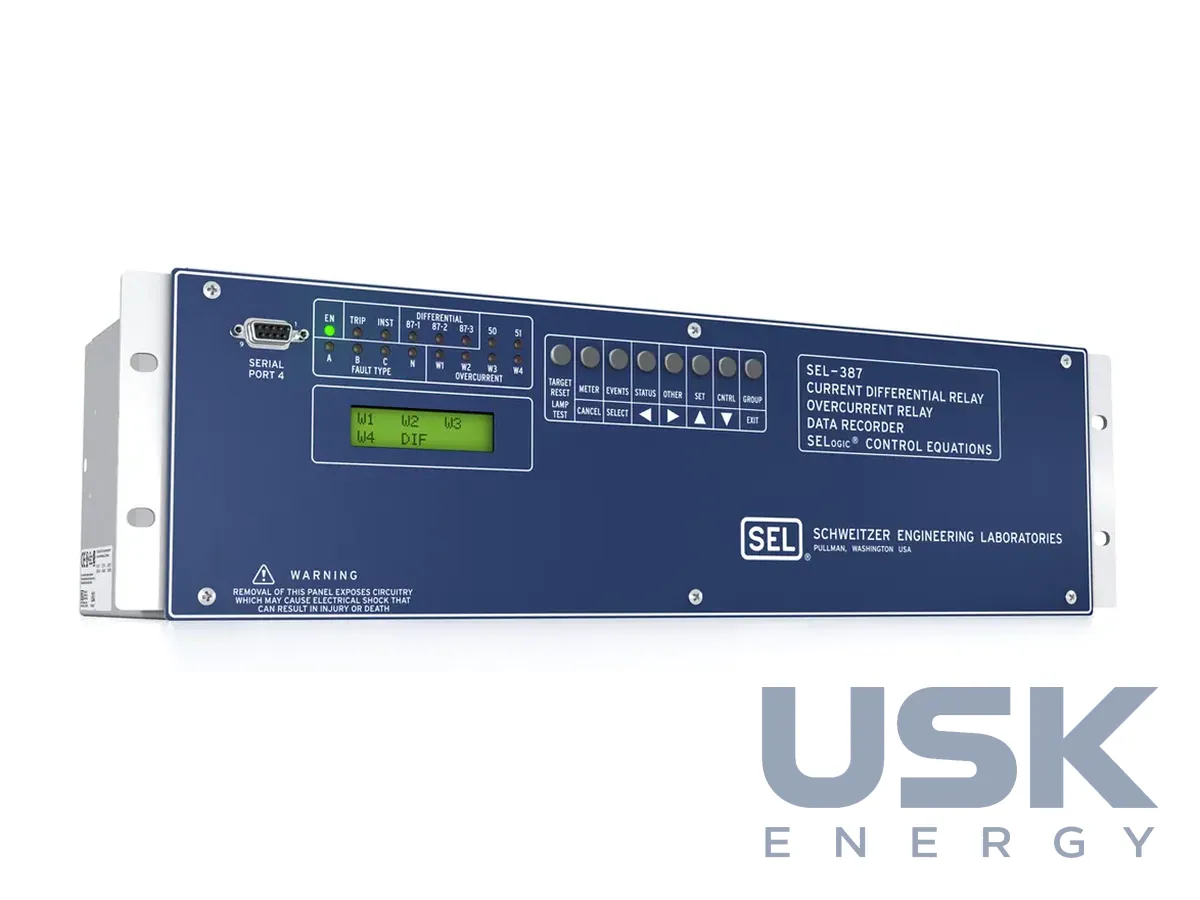

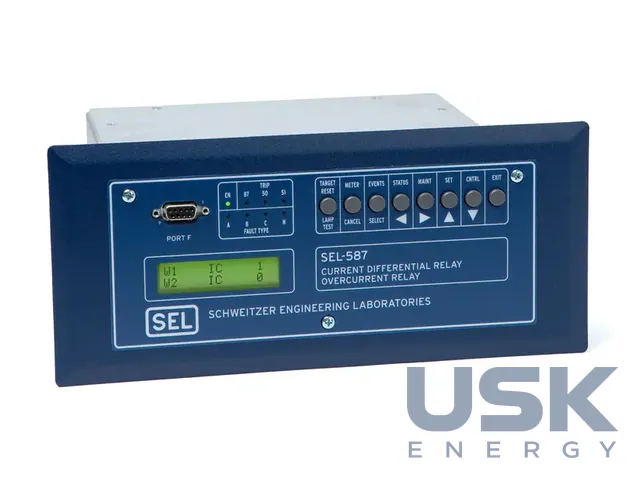

Термінали SEL-787, SEL-387 і SEL-387E ставлять на силові трансформатори розподільних підстанцій і промислових підприємств. Сімейство SEL-787 приходить на зміну SEL-587 і охоплює дво-, три- та чотирьохобмоткові машини. Моделі SEL-787-2E, -21 і -2X виконують диференційний захист двообмоткового трансформатора, SEL-787-3E і -3S триобмоткового, а SEL-787-4X будує диференційний захист чотирьох обмоток лише за струмами. SEL-387 і SEL-387E застосовуються також для захисту шин, у SEL-387E є введення напруги та захист від перезбудження.
Диференційний захист SEL-787 має двонахилову гальмівну характеристику і поєднує блокування та гальмування за гармоніками. Таке поєднання тримає захист стійким під час зовнішніх КЗ і кидків струму намагнічування й водночас швидко виявляє внутрішнє пошкодження під час увімкнення трансформатора під напругу або в нормальному режимі. Для заземленої зірки передбачено до трьох незалежних органів REF, чутливих до замикань на землю. Резерв становлять МСЗ за фазним струмом, зворотною послідовністю, розрахунковим і виміряним нульовим струмом, а ПРВВ на чотири триполюсні вимикачі входить у базовий набір. Моделі 787-3E і 787-3S мають трифазні входи струму та напруги з опцією однофазного входу REF або однофазного входу напруги. За цією напругою 787-3S виконує контроль синхронізму на вимикачі або стежить за акумуляторною батареєю підстанції.
Входи напруги дають захист за відношенням напруги до частоти з відстеженням частоти від 15 до 70 Гц, тому термінал підходить для блочних трансформаторів генераторів і для мереж зі змінною частотою. Органи підвищення та зниження частоти й напруги використовують для розвантаження та інших схем автоматики. Монітор наскрізних КЗ накопичує їхній вплив на обмотки, а через аналогові входи 4–20 мА або входи RTD контролюються температури повітря, бака РПН і оливи. Вбудований облік замінює окремі прилади, він показує фазні струми й напруги, струми нейтралі, симетричні складові, потужність, енергію, частоту, гармоніки та екстремуми вибраних величин.

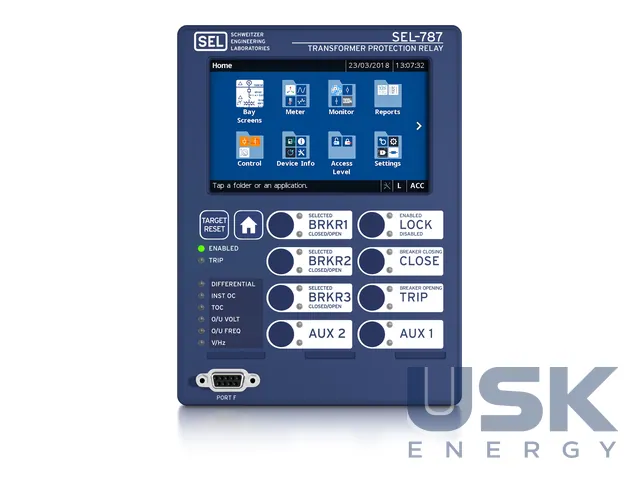

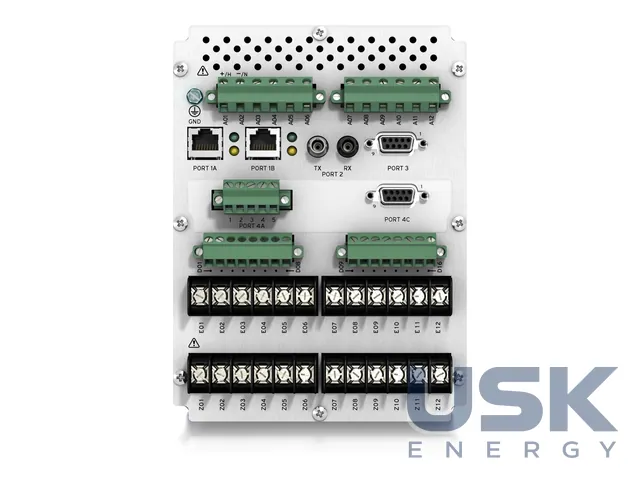

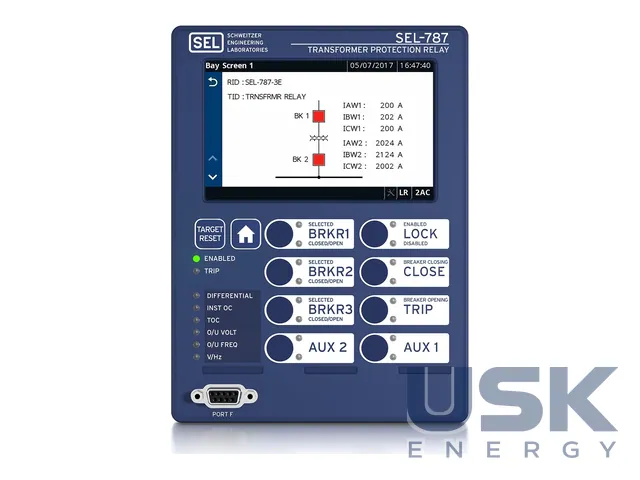

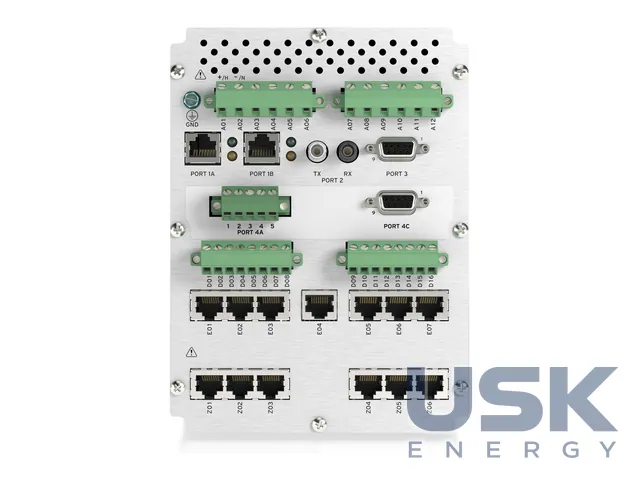

Входи струму розраховані на 1 А / 5 А. У SEL-787-2X їх 6, у SEL-787-3E 9 плюс 3 входи напруги та 1 вхід нейтралі, у SEL-787-4X 12. На замовлення ставлять низькоенергетичні входи LEA для датчиків напруги й котушок Роговського. Базовий блок має три дискретні виходи та два входи, у три слоти ставляться карти дискретного вводу-виводу, аналогових сигналів і 10 входів RTD. Для SEL-787 доступна опція кольорового сенсорного дисплея 5 дюймів із роздільною здатністю 800 × 480, з якого керують вимикачами та роз'єднувачами на власних екранах приєднання. Зв'язок іде через IEC 61850 Edition 2, IEC 60870-5-103, Modbus, DNP3, EtherNet/IP, з резервуванням PRP і RSTP та синхронізацією PTP. Осцилограми вивантажуються в COMTRADE і CEV.
Робоча температура SEL-787 від –40 до +85 °C. Термінал пройшов випробування на вібрацію та електромагнітну сумісність, сертифікований ATEX і UL Class I, Division 2 для вибухонебезпечних зон, плати на замовлення вкривають захисним лаком. Старі електромеханічні реле міняють на SEL-787 за допомогою монтажних комплектів.
Технічні характеристики
| Обмотки | 2-, 3- та 4-обмоткові трансформатори |
|---|---|
| Входи струму | 1 А / 5 А |
| Функції | дифзахист, МСЗ, REF, захист від перезбудження (387E) |
| Дисплей | кольоровий сенсорний 5" (опція SEL-787) |
Запит ціни та строку поставки
SEL-787 / SEL-387 / SEL-387E — диференціальний захист трансформаторів СН, SEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 90 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких трансформаторів підходить SEL-787?
Для 2-, 3- та 4-обмоткових трансформаторів розподільних підстанцій і промислових об’єктів.
Чим замінити SEL-587?
На зміну SEL-587 приходить сімейство SEL-787.
У якій моделі є захист від перезбудження?
Захист від перезбудження є в SEL-387E, ця модель має й входи напруги.
