SEL-751 / SEL-751A / SEL-851 — захист фідерів СН

Опис

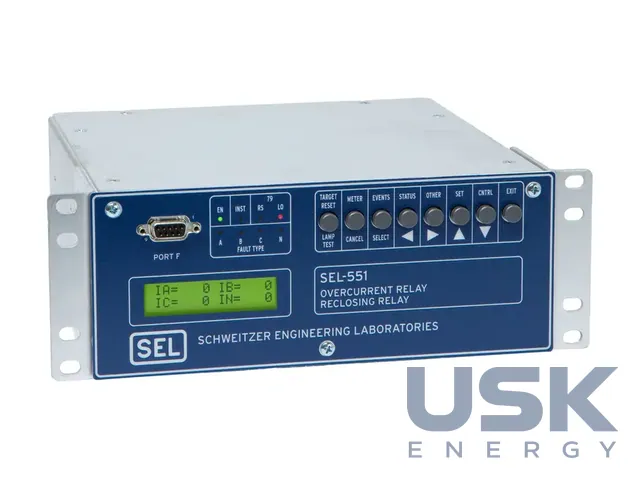

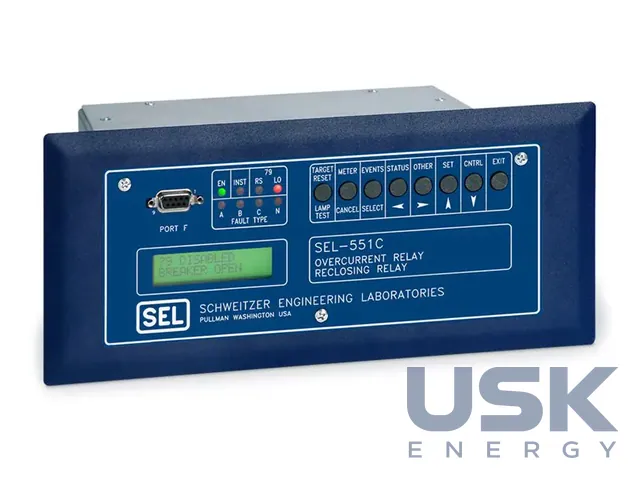

SEL-751, SEL-751A і SEL-851 захищають радіальні та кільцеві фідери в розподільних мережах енергокомпаній і в промислових КРУ. Термінали приходять на зміну SEL-551/551C, а для заміни старих фідерних реле є монтажні комплекти під наявні вирізи панелей.

Функції охоплюють МСЗ, АПВ, захист за напругою та частотою. Струмові органи працюють зі спрямованим контролем, логіка вибору спрямованого органа нульової послідовності сама добирає кращий метод і звільняє від частини уставок. З трансформатором струму нейтралі на 200 мА термінал працює в мережах з ізольованою нейтраллю, з резистивним заземленням і з дугогасним реактором, а також дає неспрямований чутливий захист від замикань на землю. Окремо виявляються переміжні замикання на землю та пробої тривалістю пів періоду, що самоусуваються й попереджають про швидке пошкодження кабелю. Обрив проводу визначається за розривом фази, а технологія AST знаходить високоомні замикання від проводу, що впав, зі струмом, якого звичайний МСЗ не бачить. Визначення місця пошкодження скорочує час пошуку на фідері.

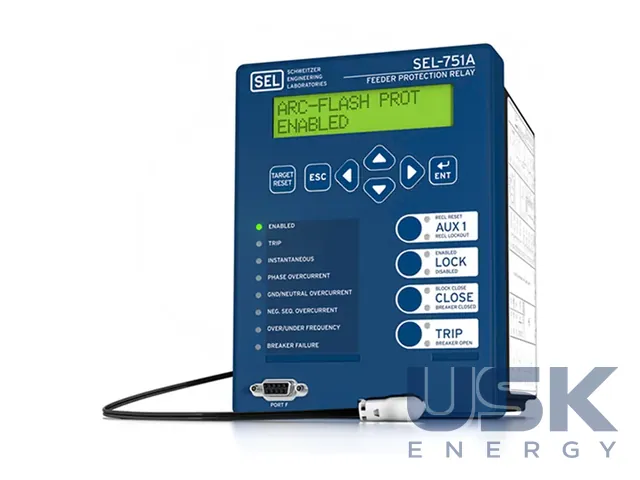

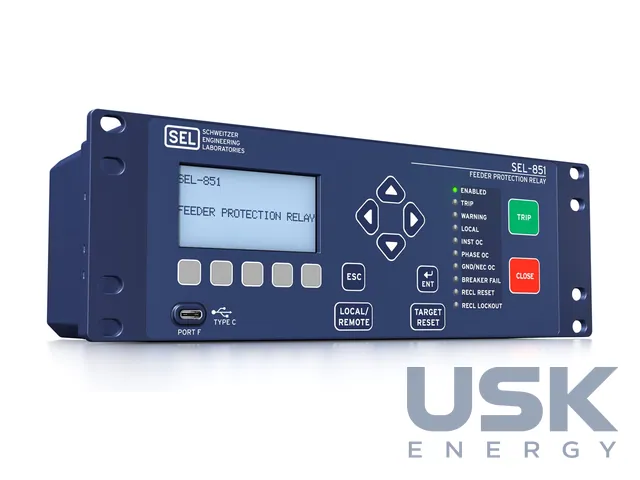

Дуговий захист поєднує датчики світла зі швидким струмовим органом, і спрацювання потребує обох ознак. Дуговий захист SEL-851 вимикає від 1 мс. Для SEL-751 є карта з входом Vsync/Vbat і 7 дискретними входами або 4 входами датчиків дуги, через неї ж виконується контроль синхронізму та напруги акумуляторної батареї.

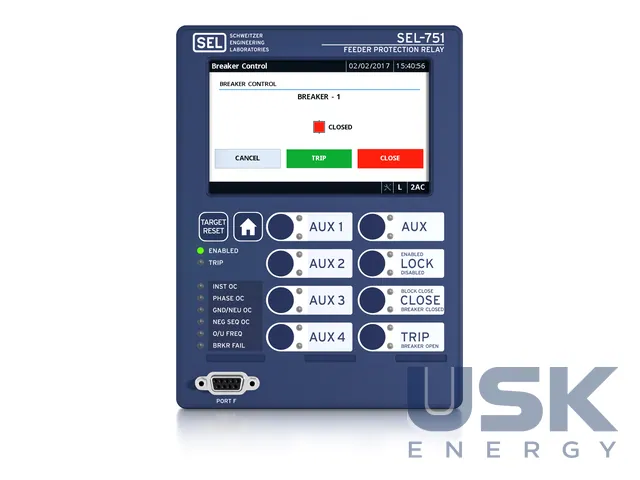

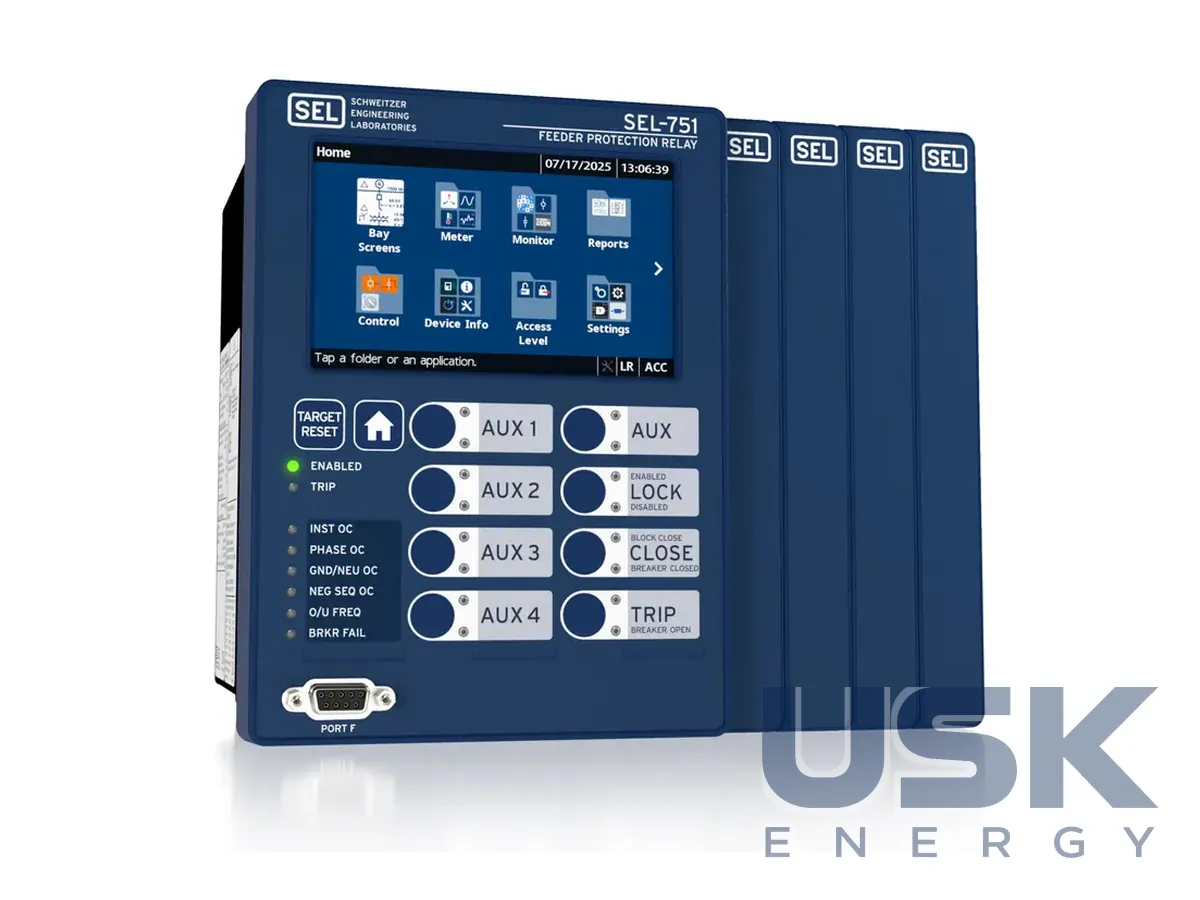

Входи струму 1 А / 5 А, замість ТС можна підключити датчики LEA. Карта LEA за IEC 61869-6 і -13 має три канали для котушок Роговського або малопотужних ТС, три входи датчиків напруги з роз'ємами RJ45 і вхід нейтралі 200 мА на клемнику. Такі датчики легші й компактніші, лінійні в широкому діапазоні та добре підходять для тісних комірок СН і НН. Для автоматики можна додати до чотирьох модулів розширення, по 21 входу або 12 виходів кожен. Кольоровий сенсорний екран 5 дюймів із роздільною здатністю 800 × 480 дає змогу на п'яти власних екранах керувати одним вимикачем, вісьмома двопозиційними та двома трипозиційними роз'єднувачами. Живлення 110–250 В постійного / 110–240 В змінного або 24–48 В постійного струму.

Протоколи IEC 61850 Ed.2.1, IEC 60870-5-103, Modbus і DNP3, резервування мережі PRP і HSR. Доступні також EtherNet/IP, RSTP, PTP і Mirrored Bits, режим випробувань МЕК 61850 дає змогу перевіряти систему на підстанції під напругою без спрацювання вихідних контактів. Синхрофазори за IEEE C37.118 передаються з частотою до 60 повідомлень за секунду й придатні для відстеження загрози лавини напруги. Осцилограми вивантажуються в COMTRADE і CEV, для прив'язки подій різних пристроїв підключають супутниковий годинник SEL-2401, SEL-2407 або SEL-2488. Робоча температура від –40 до +85 °C, є сертифікати ATEX і UL Class I, Division 2, плати можна замовити із захисним лаком.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
