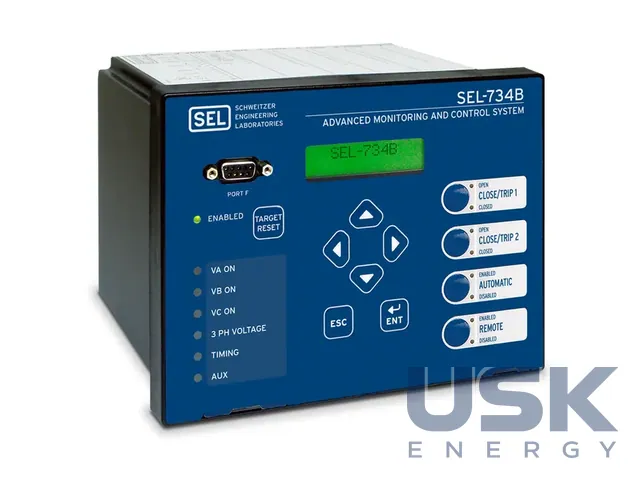

SEL-734B / SEL-734W — контролери конденсаторних батарей розподільних мереж

Опис

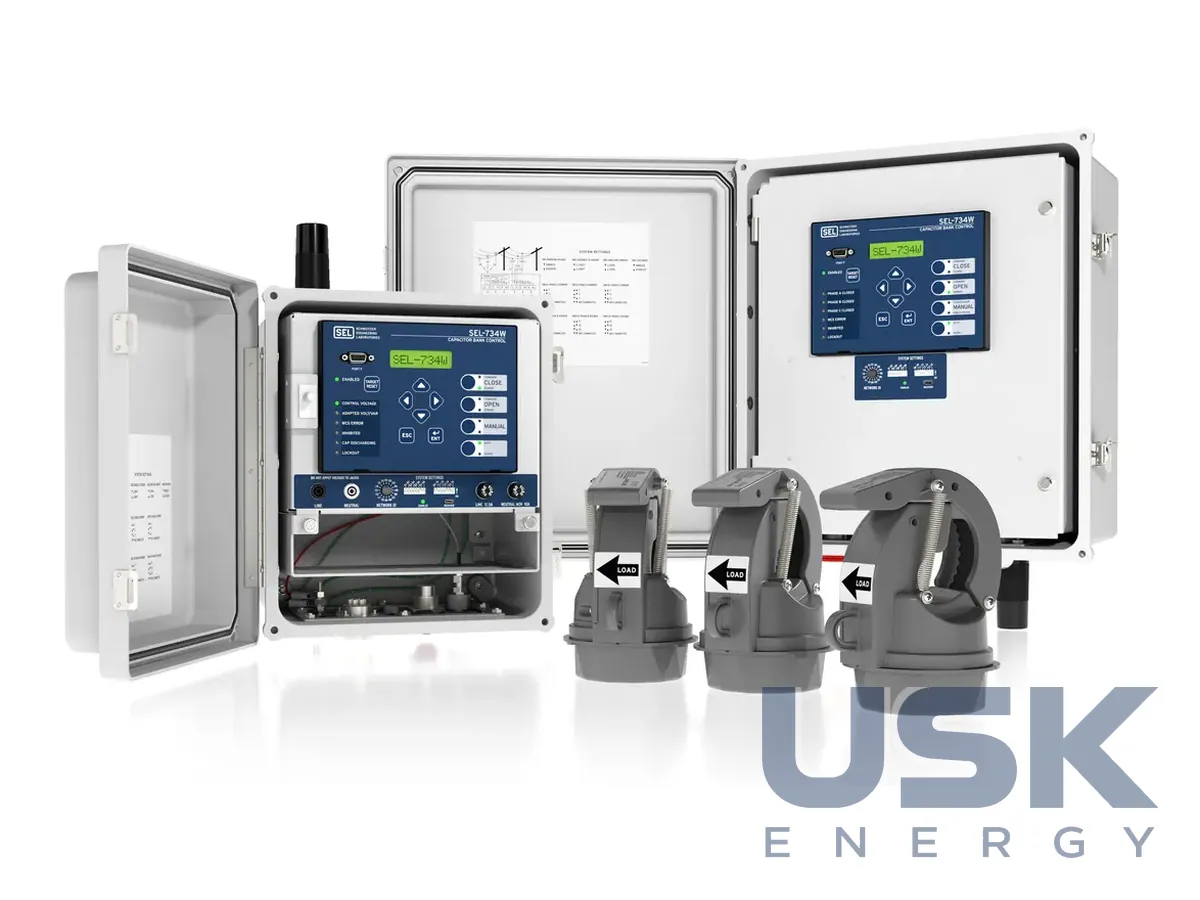

SEL-734B і SEL-734W ставлять на опорах повітряних ліній середньої напруги поруч із конденсаторними батареями та секціоналізаторами. Контролер вмикає та вимикає батарею за заданим алгоритмом, стежить за режимом фідера й передає дані в SCADA, а диспетчер може керувати батареєю з центру керування. Конденсатори при цьому працюють тоді, коли мережі справді потрібна реактивна потужність, а не за жорстким розкладом. SEL-734W разом із бездротовим датчиком LINAM WCS дає змогу перейти від керування за часом до керування за струмом і реактивною потужністю.

Стратегії перемикання добирають під завдання. Найпростіші алгоритми працюють за часом і температурою й не потребують датчиків струму. Згодом контролер переводять на керування за напругою, реактивною потужністю, струмом або cos φ. Режим SCADA та автоматичний режим перемикаються з центру керування двійковими об'єктами DNP3. Якщо зв'язок зі SCADA зникає, контроль сигналу присутності переводить контролер у самостійну автоматичну роботу. У SEL-734B є функції лічильника SEL-734, а на тридцяти двох елементах логіки SELogic збирають власні схеми керування й контролю. Логіку змінюють під конкретну батарею без заміни апаратної частини.

Входи розраховані на звичайні й малопотужні датчики. Напругу подають на діапазони 120 або 25 V, струм на входи 10 V LEA або від магнітних ТС. Датчики LEA роблять монтаж швидким і безпечним, а бездротовий датчик струму LINAM WCS у SEL-734W знімає потребу прокладати вторинні струмові кола від проводу до шафи. Повнорозмірна шафа допускає трифазний контроль напруги через ТН. Разом із датчиками струму LEA на опорних ізоляторах це дає пофазне перемикання батареї. Компенсація похибки вимірювальних трансформаторів ITC зсуває виміряний сигнал до ±180°.

Контролер веде тренди за 192 каналами й може зберігати дані за роки з періодом опитування від 3 секунд. Гармоніки до 50-ї фіксуються тригерами, їх значення виводяться в карти DNP3 і Modbus, щоб оператор бачив сильні спотворення. Вбудований блок живлення 15 Vdc потужністю 30 або 40 W з резервом живить радіомодеми, шлюзи та інше приладдя. Окрім батарей конденсаторів SEL-734B програмують як секціоналізатор, для моніторингу фідера та для виявлення надструмів під час пошуку пошкоджень.

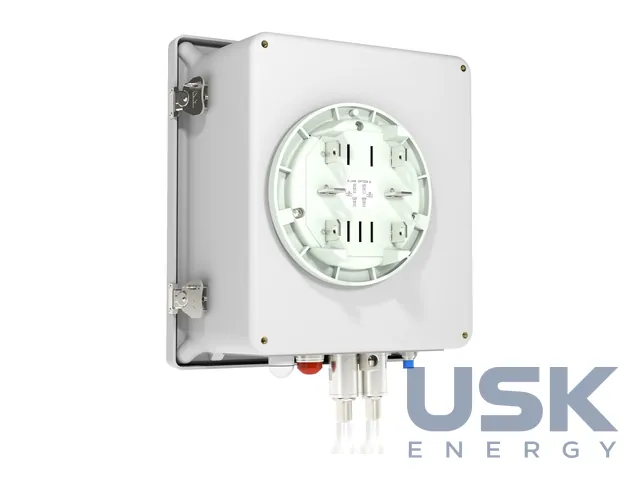

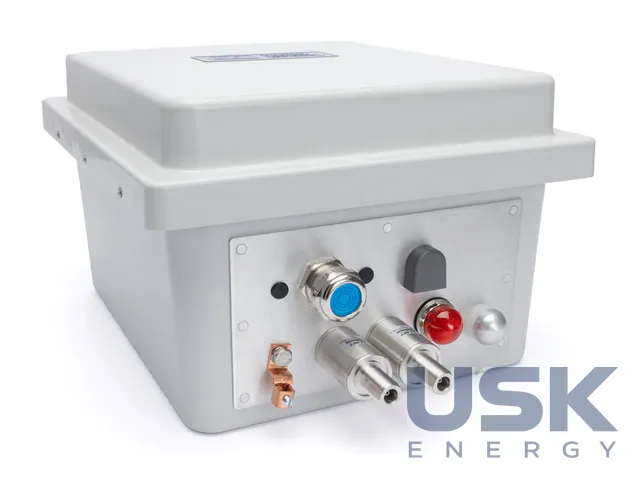

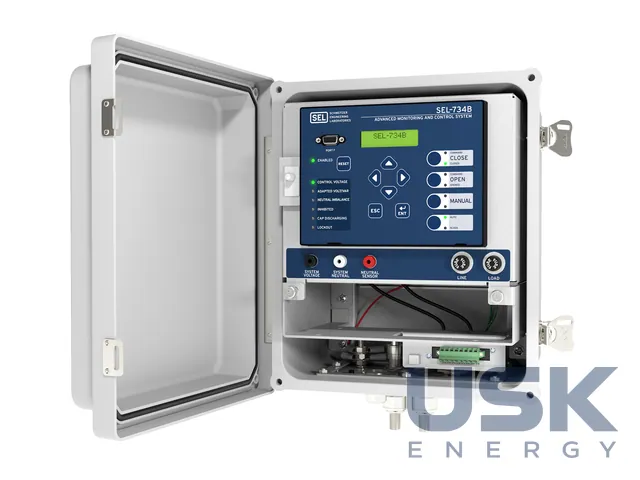

Контролер випускають окремим приладом або зібраним у зовнішній шафі. Компактну шафу розміром 12 x 10 дюймів роблять з розетковим підключенням або без нього, з польовим інтерфейсом на 7-контактній клемній колодці. Усередині є полиця для приладдя та розрядники для антен стільникового маршрутизатора SEL-3061 або сторонніх радіостанцій. Шафи постачають із заздалегідь завантаженими схемами керування або налаштовують за шаблонами в acSELerator QuickSet SEL-5030, для звітів про якість електроенергії служить SEL-5705 Synchrowave Reports.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
