SEL-710-5 / SEL-710 — захист електродвигунів СН

Опис

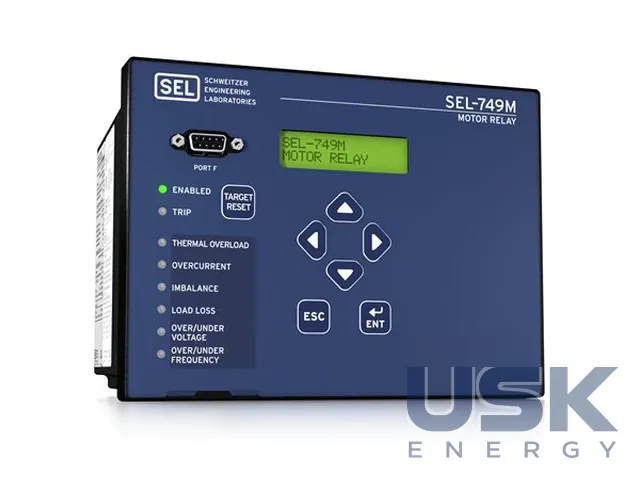

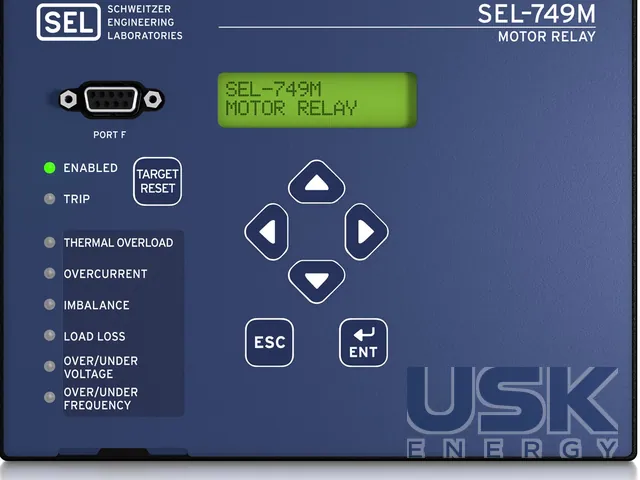

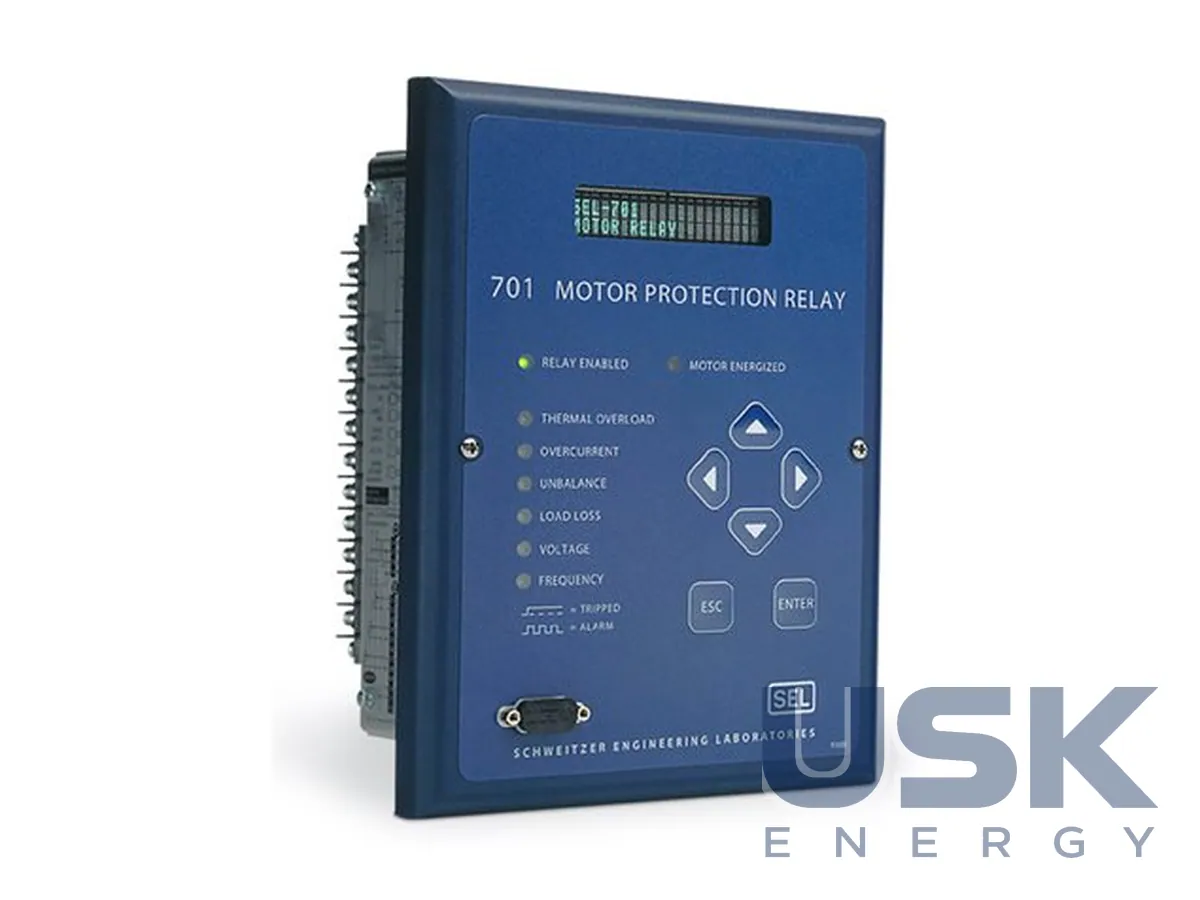

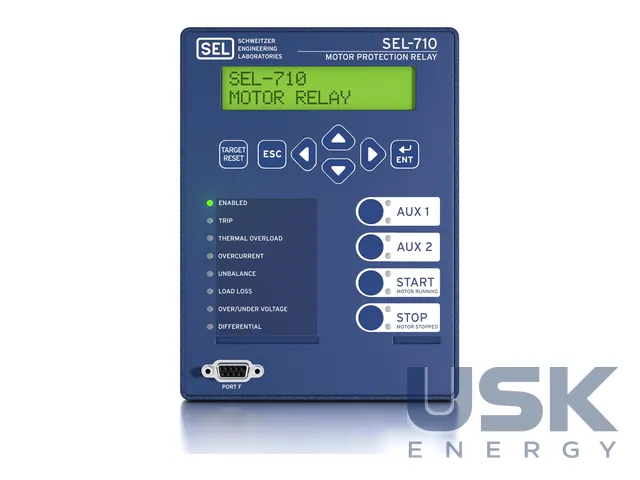

SEL-710-5 і попередній SEL-710 захищають двигуни середньої напруги, асинхронні та синхронні, в одному й тому самому корпусі. Типові місця встановлення це власні потреби електростанцій, приводи технологічних механізмів у промисловості, а також двигуни, що живляться від частотних перетворювачів. Термінали замінюють SEL-701 і SEL-749M, тому діючі комірки модернізують без переробки щита, для старих електромеханічних реле є готові монтажні комплекти.

Основа захисту двигуна тут теплова модель AccuTrack. Термінал динамічно обчислює ковзання і за ним відстежує нагрівання ротора з урахуванням струму навантаження та несиметрії як під час пуску, так і в роботі. Звідси рахується частка використаного теплового ресурсу, максимально безпечний час пуску й мінімальна пауза між пусками, а двигун отримує більше часу на розгін до номінальної швидкості перед вимкненням. Набір захистів містить загальмований ротор, перевантаження в роботі, зворотну послідовність, максимальний і мінімальний струмовий, обрив фази, замикання на землю, втрату збудження та частотні органи. Окремо контролюється обрив стрижнів ротора, опційно додається поздовжній дифзахист.

Для синхронних двигунів із щітковим і безщітковим збудженням передбачено окрему опцію. Входи вимірюють сигнали системи збудження, а цифрові або аналогові виходи термінала безпосередньо регулюють cos φ. Подільник напруги для зв'язку зі збудником входить до цієї опції. Дуговий захист будується на чотирьох або восьми входах для точкових і петльових оптичних датчиків, спрацьовує за кілька мілісекунд через сильнострумові швидкі виходи та контролюється струмовими органами, щоб не реагувати на стороннє світло.

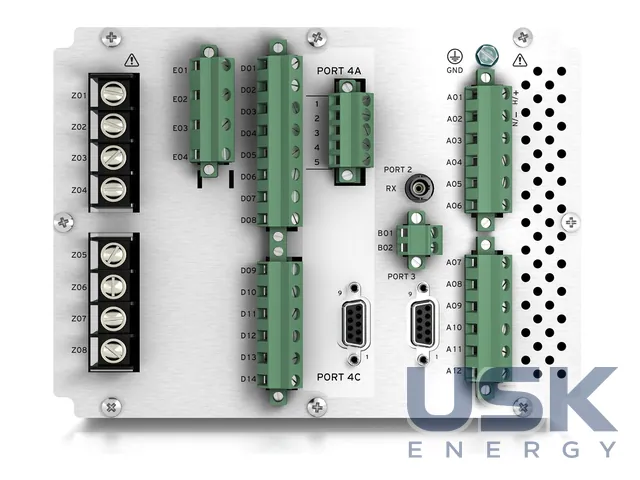

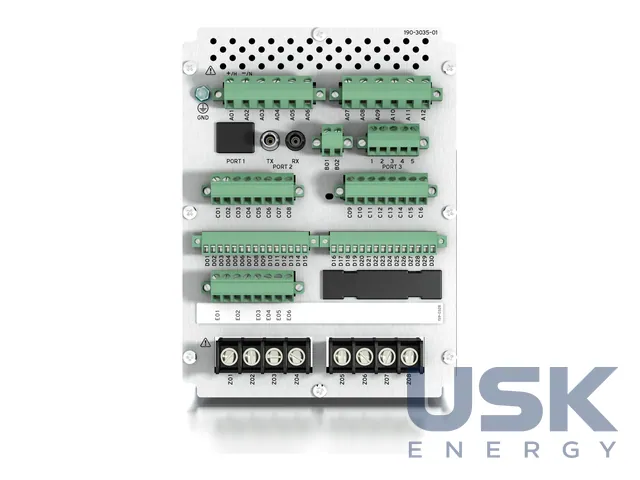

Базовий блок має два дискретні входи й три виходи, у три вільні слоти ставлять карти SELect. Є варіанти на 8 входів, 8 виходів, 14 входів, комбінації входів і виходів, 4 аналогові входи та 4 виходи, 10 входів термодатчиків RTD, карти струмових входів для дифзахисту та для синхронного двигуна. Зовнішній модуль SEL-2600A або SEL-2600D біля двигуна додає ще 12 термодатчиків. На замовлення ставлять входи LEA для малопотужних датчиків напруги та котушок Роговського. Живлення 110–250 Vdc/110–240 Vac або 24–48 Vdc. Опційний кольоровий сенсорний дисплей 5 дюймів з роздільністю 800 × 480 показує схему й керує до п'яти роз'єднувачами на два або три положення.

Термінал працює за температури від –40 до +85 °C, витримує вібрацію, імпульсні завади та швидкі перехідні процеси, має допуски ATEX і UL Class I, Division 2 для вибухонебезпечних зон. Плати на замовлення вкривають лаком від сірководню, хлору, солі та вологи. Зв'язок через Ethernet, мідний або оптичний, одинарний чи подвійний, і через послідовні порти. Підтримуються IEC 61850 Edition 2, IEC 60870-5-103, PRP, RSTP, IEEE 1588 PTP, EtherNet/IP, Modbus і DNP3. Для обслуговування термінал веде звіти про пуски та їх тренди, профіль навантаження, статистику роботи, осцилограми на 180 періодів у форматах COMTRADE і CEV, стежить за вібрацією, зносом автоматів у литому корпусі та самоусувними півперіодними пробоями кабелю.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
