SEL-700G / SEL-300G — захист генераторів з автосинхронізатором

Опис

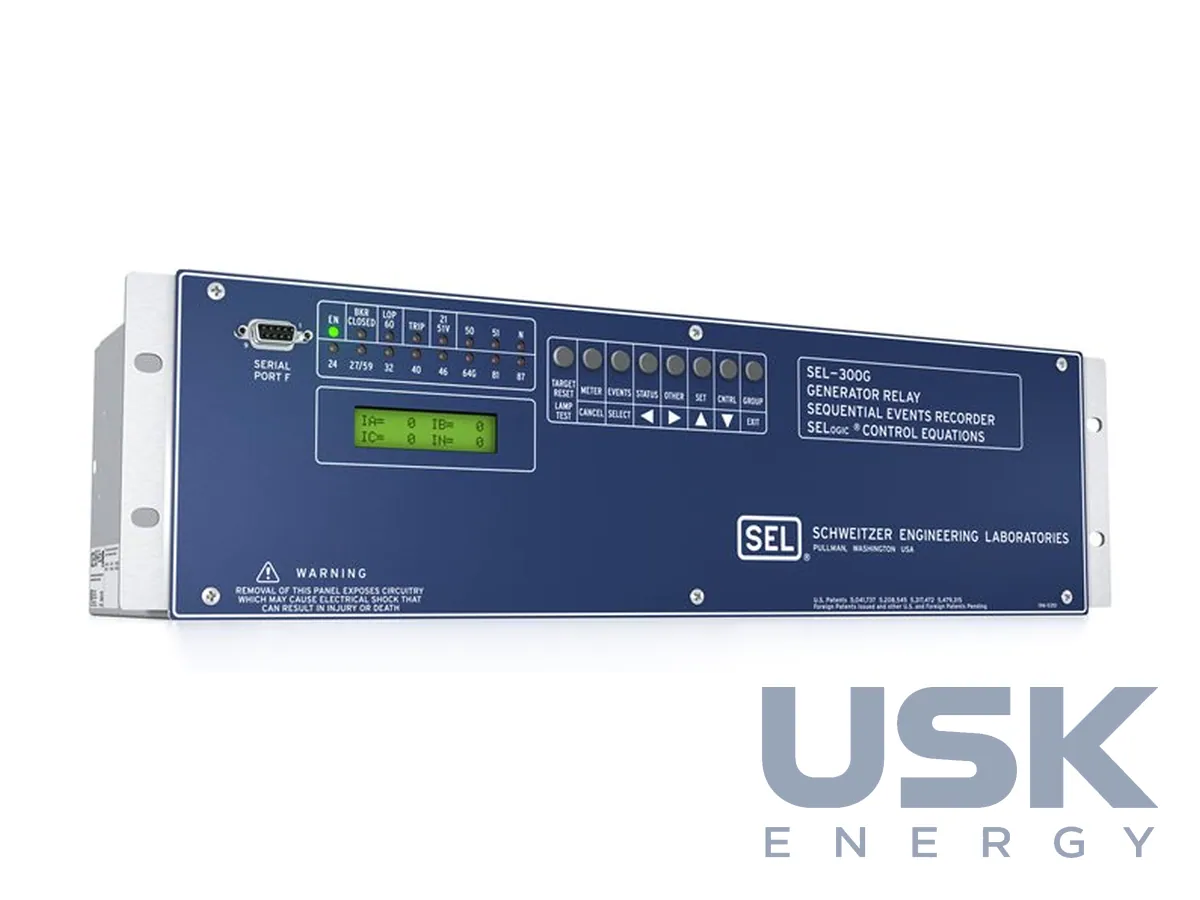

SEL-700G і SEL-300G захищають синхронні генератори на електростанціях і промислових об'єктах, від невеликих машин до великих агрегатів. SEL-700G поєднує в одному терміналі повний захист генератора та вбудований автосинхронізатор, тому окремі реле синхронізації й керування генератором у шафі більше не потрібні. SEL-300G виконує повний основний і резервний захист генератора за стандартами IEEE і охоплює 100 % обмотки статора захистом від замикань на землю за рахунок контролю 3-ї гармоніки.

Захист статора від замикань на землю в SEL-700G побудовано так само. Якщо підключити опційний вхід напруги нейтралі, звичайний орган підвищення напруги нейтралі доповнюється диференційною схемою за напругою третьої гармоніки, і захищається вся обмотка, на 100 відсотків. Це актуально для генераторів з високоомним заземленням нейтралі, де замикання поблизу нейтралі за основною гармонікою не видно. Струмовий вхід нейтралі використовують для глухо заземлених машин і машин із заземленням через резистор.

Дифзахист працює чутливими органами з відсотковим гальмуванням і органом без гальмування. Разом з контролем синхронізму й захистом від перезбудження за V/Hz він закриває і генератор, і підвищувальний трансформатор. Компенсація схеми з'єднання трансформатора й ТС вмикає блоковий трансформатор у диференційну зону генератора. Опційні диференційні органи чутливо виявляють пошкодження статора. Функція контролю зносу вимикача рахує кількість операцій, інтегрує вимкнений струм по фазах і подає сигнал у разі наближення до меж з паспорта апарата. Температуру обмоток і підшипників термінал отримує від внутрішньої карти на 10 термодатчиків RTD або зовнішнього модуля SEL-2600.

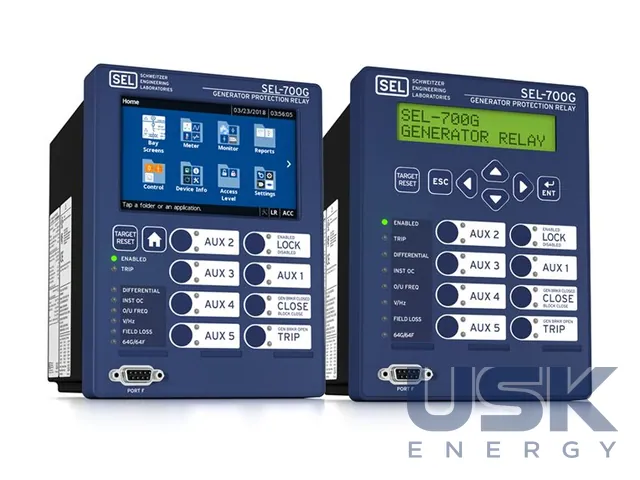

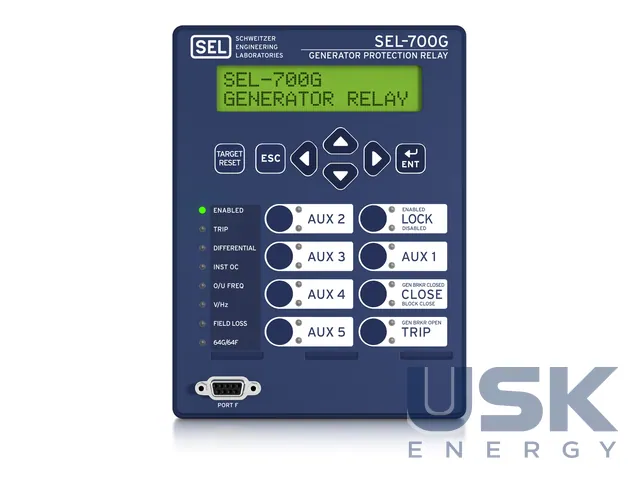

Автосинхронізатор SEL-700G підганяє частоту, напругу й фазу генератора до мережі та видає команду на ввімкнення вимикача. Процес видно на кольоровому сенсорному дисплеї 5 дюймів з роздільністю 800 × 480, він доступний як опція, а також на синхроскопі в програмі на ПК. Звіти про пуск генератора, реєстратор SER та осцилограми на 180 періодів у COMTRADE і CEV допомагають розбирати пуски, зупинки й аварії. З дисплея керують двома вимикачами та роз'єднувачами, синхрофазори IEEE C37.118 відповідають вимозі C37.118-2005 Level 1.

Базовий блок має два входи й три виходи, у три слоти ставлять карти SELect, зокрема на 14 входів, на 8 виходів, аналогові та додаткові входи напруги. На замовлення ставлять входи LEA для датчиків напруги й котушок Роговського. Живлення 110–250 Vdc/110–240 Vac або 24–48 Vdc. Зв'язок за IEC 61850 Edition 2, EtherNet/IP, IEEE 1588 PTP, IEC 60870-5-103, PRP, RSTP, Mirrored Bits, Modbus і DNP3. Робоча температура від –40 до +85 °C, є допуски ATEX і UL Class I, Division 2. Монтажні комплекти підходять для заміни старих реле без різання та свердління панелі.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
