SEL-700BT — швидкодійне АВР двигунного навантаження

Опис

SEL-700BT розв'язує одне вузьке, але відповідальне завдання. Коли на основному вводі секції з двигунним навантаженням виникає пошкодження, реле переводить секцію на резервне джерело так, щоб двигуни не зупинилися і технологічний процес не довелося запускати заново з холодного стану. Такі схеми ставлять на власних потребах електростанцій і на промислових підприємствах, де насоси, вентилятори й компресори не можна зупиняти навіть на кілька секунд. Логіку переведення вбудовано в реле, окремого контролера АВР не потрібно.

Складність переведення двигунного навантаження в тому, що після вимкнення основного вводу двигуни продовжують обертатися за інерцією й самі генерують напругу на шинах. Її частота та фаза поступово відходять від напруги резервного джерела. Якщо ввімкнути резервний ввід у невдалий момент, двигуни отримають кидок струму й моменту. Тому в SEL-700BT закладено чотири методи переведення. Швидке переведення спрацьовує одразу, поки напруга секції ще близька за фазою до резервного джерела. Синфазний метод чекає моменту збігу фаз під час вибігу. Переведення за залишковою напругою виконується, коли напруга на шинах знизилася до безпечного рівня, а переведення з фіксованою витримкою слугує останнім резервним ступенем. Окрім автоматичної роботи, навантаження можна перевести вручну, місцево з панелі або дистанційно каналами зв'язку.

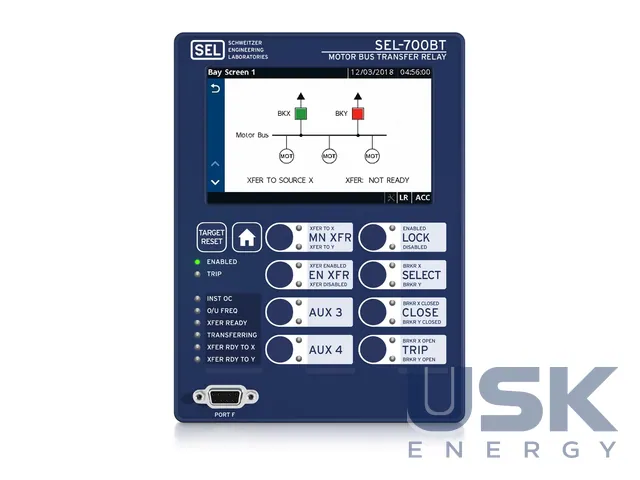

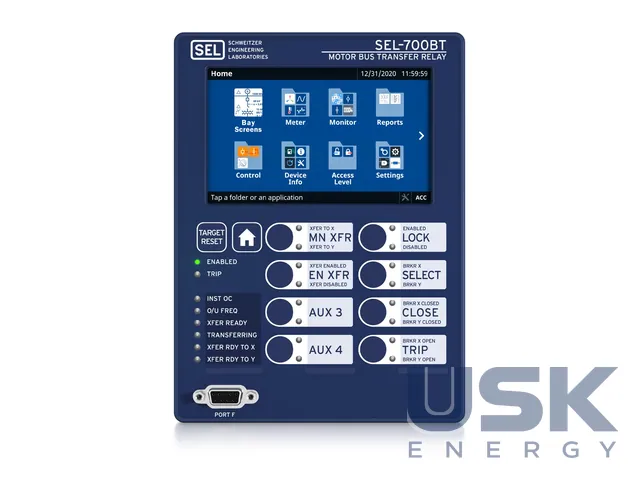

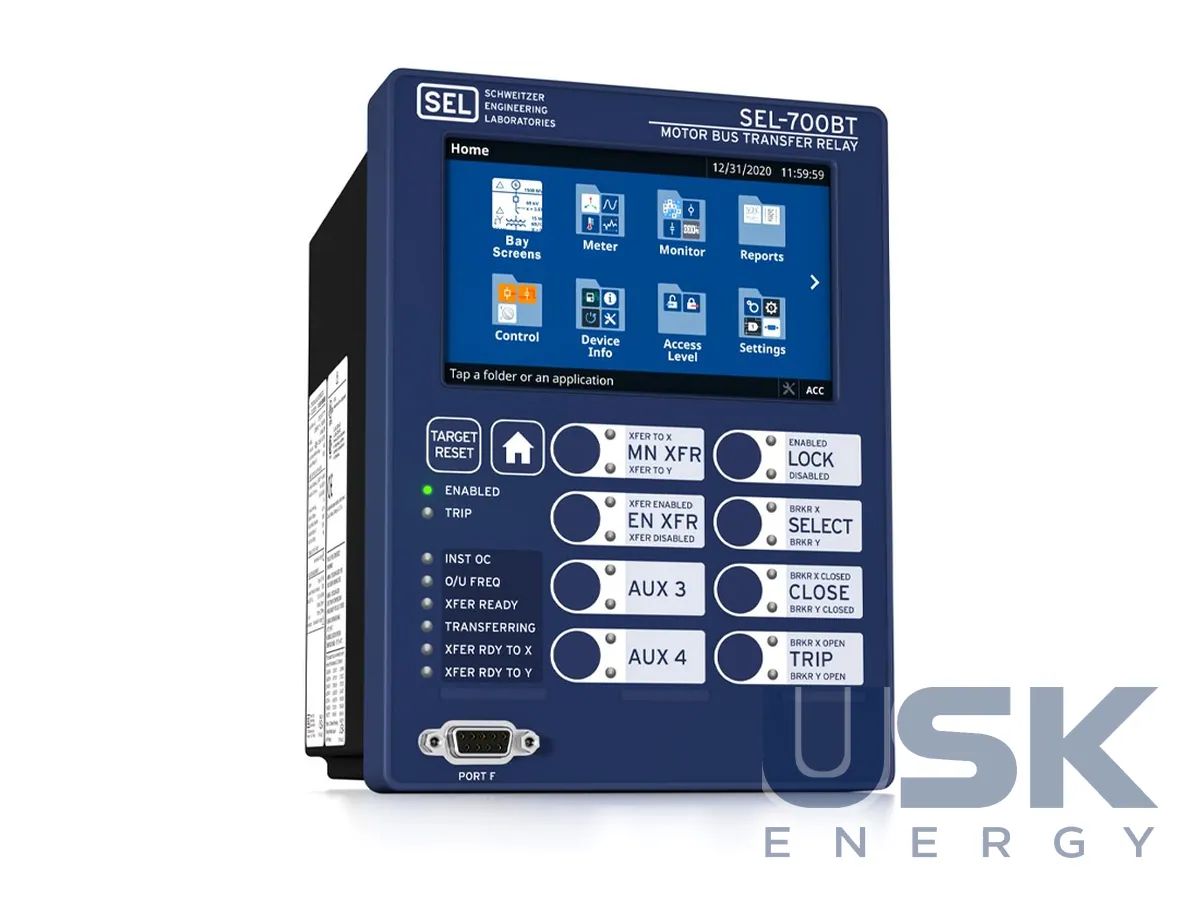

На лицьовій панелі стоїть кольоровий сенсорний дисплей 5 дюймів з роздільністю 800 × 480. З нього задають уставки, спостерігають режим і керують апаратами, до двох вимикачів, восьми двопозиційних і двох трипозиційних роз'єднувачів. На екран виводяться активна, реактивна й повна потужність по фазах, cos φ, векторна діаграма струмів і напруг, облік енергії в обох напрямках з фіксацією дати й часу скидання. Програмовані кнопки з підписами налаштовуються під конкретну схему.

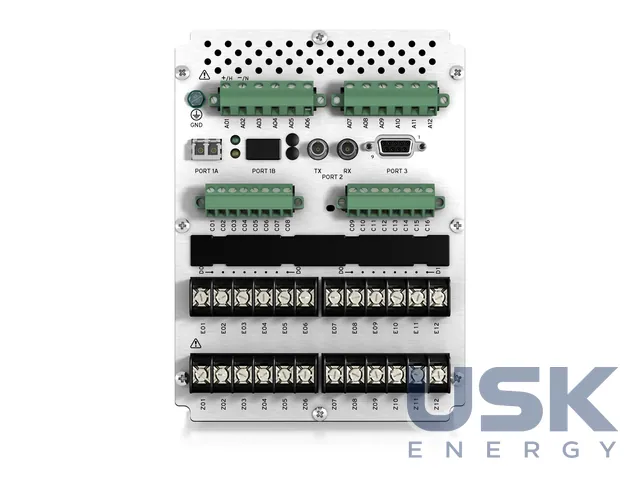

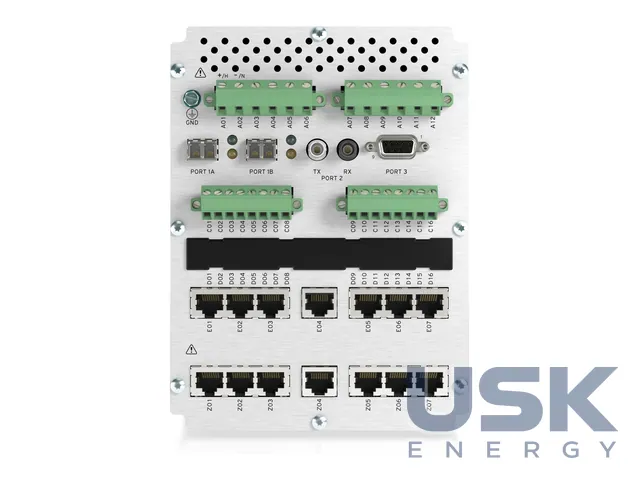

Базовий блок має два дискретні входи й три виходи, у два слоти ставлять карти SELect. Є варіанти на 8 або 14 входів, на 8 виходів, комбінації входів і швидких сильнострумових виходів, аналогові входи й виходи, а також карта на 10 термодатчиків RTD. Теплові дані можна отримувати й від зовнішнього модуля SEL-2600. На замовлення реле працює з малопотужними датчиками LEA, датчиками напруги та котушками Роговського. Живлення 24–48 Vdc або 110–250 Vdc/110–240 Vac. Компактний корпус і монтажні перехідники дають змогу поставити реле в наявний виріз панелі без різання та свердління.

Зв'язок через Ethernet, мідний або оптичний, одинарний чи подвійний, і через послідовні порти. Підтримуються IEC 61850 Edition 2 з тестовим режимом, IEC 60870-5-103, EtherNet/IP, Modbus, DNP3, Mirrored Bits, програмний IEEE 1588 PTP, за двох портів PRP і RSTP. Події фіксуються реєстратором SER та осцилограмами на 180 періодів у форматах COMTRADE і CEV. Робоча температура від –40 до +85 °C, реле має допуски ATEX і UL Class I, Division 2, плати на замовлення вкривають лаком від сірководню, хлору, солі та вологи.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
