SEL-651R / SEL-651RA / SEL-351RS — контролери реклоузерів

Опис

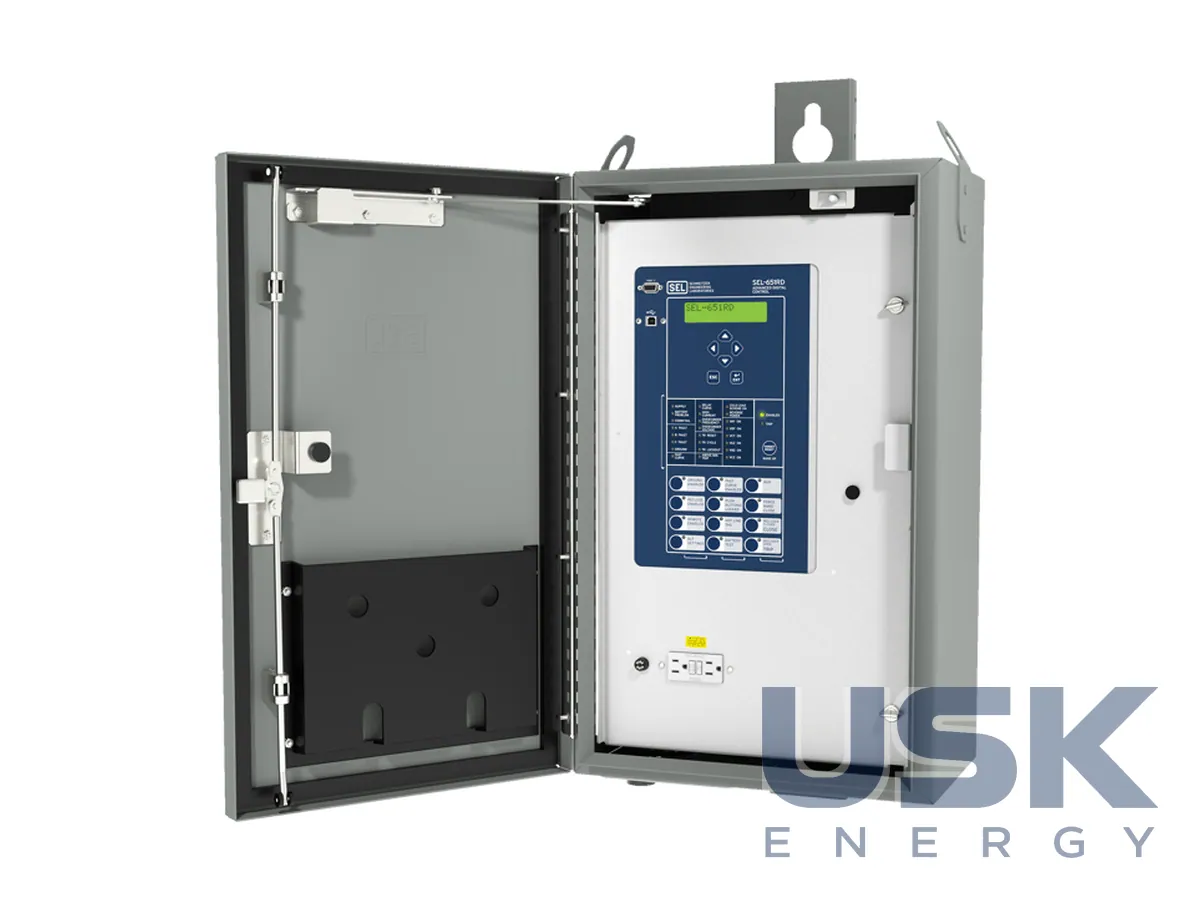

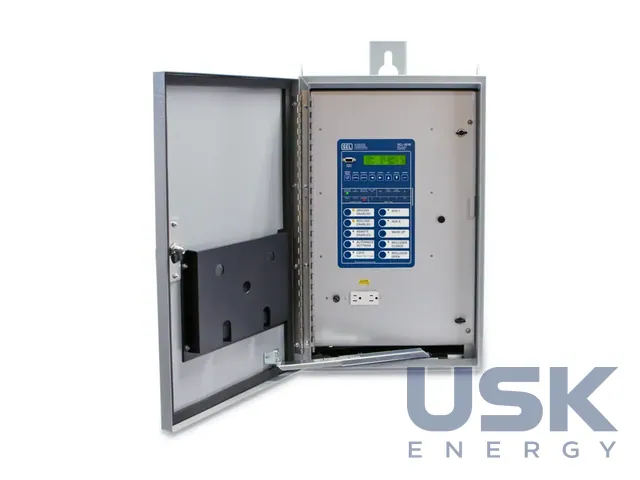

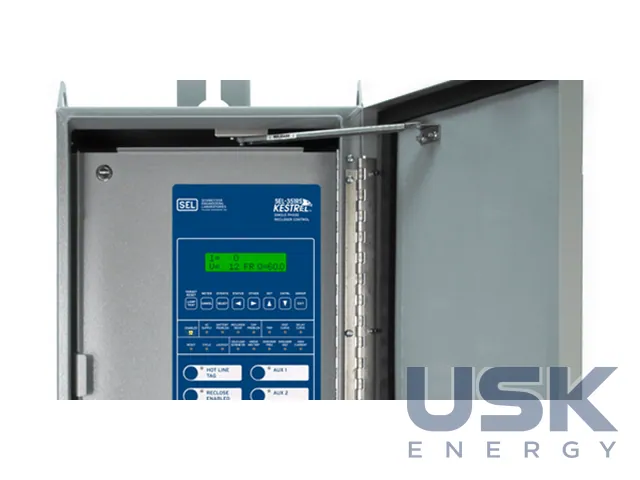

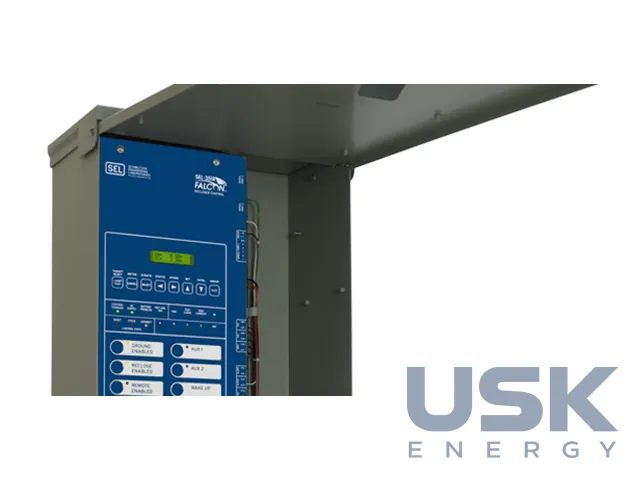

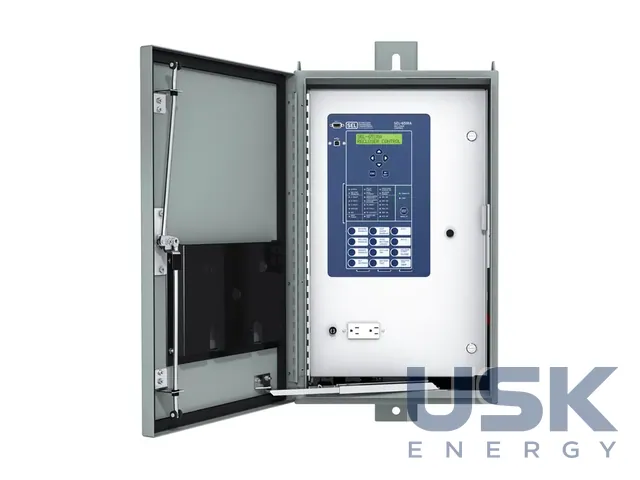

Шафи SEL-651R, SEL-651RA і SEL-351RS керують реклоузерами на повітряних лініях середньої напруги. У кожній шафі зібрано захист, автоматику повторного ввімкнення, вимірювання, зв'язок і акумуляторне живлення. Моделі відрізняються тим, з якими апаратами вони працюють. SEL-651R як базова шафа має універсальний 42-контактний інтерфейс під багато типів реклоузерів, тепер зокрема Hubbell. SEL-651RA розрахований на 14-контактні реклоузери, SEL-351RS керує однофазними апаратами, а SEL-651RD зроблено під IntelliRupter.

Захисні функції орієнтовані на розподільну мережу. Контролер виконує одно- та трифазне вимкнення, логіку автоматичної реконфігурації мережі й відновлення живлення в кільці, прискорене вимкнення шин і блокування. Кидок струму намагнічування розпізнається органом за другою гармонікою, а провід, що впав на землю, виявляє опційна функція Arc Sense, яка працює з високоомними замиканнями. Разом з бездротовою системою SEL передавачі SEL-FT50 на відпайках і магістралі повідомляють шафі про місце КЗ за 6 мс. На одному фідері тоді поєднуються швидке вимкнення пошкоджень на магістралі та схеми з порятунком або перепалюванням запобіжників на відгалуженнях.

Для розподіленої генерації SEL-651R першим серед контролерів реклоузерів отримав підтримку IEEE 1547-2018. У ньому є захист і синхронізація точки підключення СЕС або іншої генерації, а також швидке виявлення острівного режиму. Одна шафа захищає і мережу, і незалежного виробника. Напругу можна знімати через входи LEA просто з датчиків, вбудованих у вводи реклоузера, без окремих ТН на опорі. Під входи LEA віддають три або всі шість каналів напруги.

Зв'язок будується через Ethernet або послідовні лінії. Стандартно доступні багатосесійні Modbus TCP і DNP3, опційно IEC 61850 і синхрофазори. Є два порти EIA-232, порт EIA-485, порт USB і передній порт EIA-232 для місцевого доступу, Ethernet буває мідним або оптичним, зокрема подвійним з PRP. Трафік, крім GOOSE і PRP, шифрується за MACsec між контролером і шлюзом SEL-3622 або сумісними маршрутизаторами, ключі розподіляються автоматично за MKA. Замість перемикачів на панелі використовують 64 змінні SELogic з 32 фіксованими, 16 місцевими та 32 дистанційними точками керування.

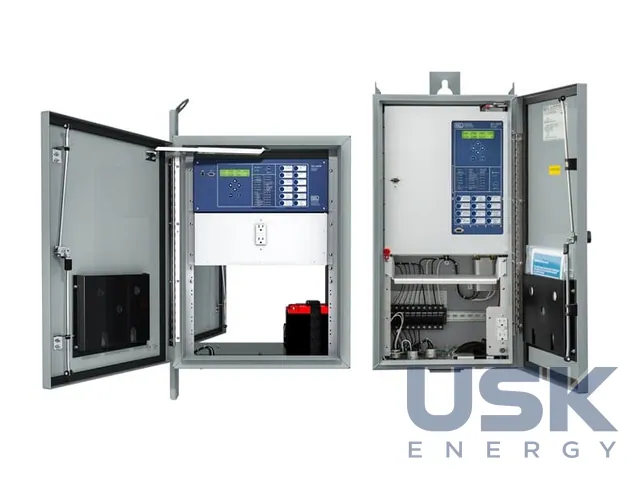

Комплектацію шафи добирають за місцем. Додаткова плата дає сім входів і вісім виходів, це сім входів 12 V або два входи 125 V і п'ять входів 12 V, плюс п'ять виходів Form A і два Form C. Замість штатного блока живлення 120 Vac ставлять 230 Vac, 125 Vdc або 48 Vdc, акумулятор можна замінити на 12 V місткістю 40 Ah для роботи після зникнення мережі. Корпус буває з фарбованого алюмінію з двома дверима, на полицю ставлять обігрівач 100 W, автоматичне введення резерву змінного струму та годинник SEL-2401. Окремий пакет безпеки містить датчик дверей і шлюз SEL-3622. Налаштування виконують в acSELerator QuickSet, системи IEC 61850 описують в acSELerator Architect.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
