SEL-487V — захист і керування конденсаторними батареями
SEL-487V виконує захист, автоматику та керування конденсаторними батареями СН/ВН будь-яких схем з’єднання. Термінал має 6 входів струму 1 А / 5 А і 6 входів напруги 300 В. Основа захисту чутливий дифзахист за напругою та захист за небалансом струму.
- Входи струму
- 6 (1 А / 5 А)
- Входи напруги
- 6, 300 В
- Схеми батарей
- заземлені та незаземлені, одинарна та подвійна зірка
- Функції
- диференціальний захист за напругою, захист за небалансом струму
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

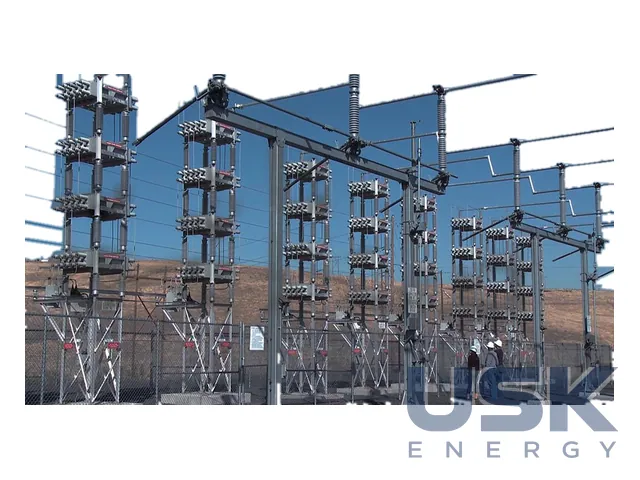

SEL-487V виконує захист, автоматику та керування конденсаторною батареєю одним терміналом, і на підстанції з батареями різних схем можна тримати в резерві один тип пристрою. Підтримуються заземлені та незаземлені батареї, одинарна та подвійна зірка. Шести каналів струму і шести каналів напруги вистачає на будь-яку з цих схем, струмові входи бувають на 1 А або 5 А, входи напруги розраховані на 300 В.
В основі захисту лежать елементи небалансу фазного та нейтрального струму й елементи диференційного захисту за фазною та нейтральною напругою. Диференційний захист за напругою виявляє пошкодження окремих елементів батареї. У ньому є компенсація малих різниць напруги, що виникають через розкид ємності елементів під час виготовлення та похибки вимірювальних трансформаторів, тому чутливість не втрачається на власній несиметрії батареї. До них додано максимальні струмові елементи. Теплова модель за IEC 60255-149 подає команду або попередження в разі важкого режиму. Логіка пошуку пошкоджень указує фазу та секцію батареї, де розташовані пробиті конденсатори, і бригада йде одразу до потрібного місця, що прискорює обслуговування та скорочує час виведення батареї.
Виконання SEL-487V-1 керує батареєю без зовнішніх пристроїв. Вмикання й вимикання відбувається за напругою, реактивною потужністю, коефіцієнтом потужності або за розкладом із прив'язкою до часу доби та дня тижня. Синхрофазорні вимірювання за IEEE C37.118 дають диспетчеру картину режиму в реальному часі та можливість керувати батареєю дистанційно. Універсальний секвенсор замінює рівняння SELogic або зовнішній ПЛК і перемикає до трьох батарей, вибираючи ту, в якої накопичено найбільше операцій. Змінною для черговості можуть бути час, кількість операцій, квари або фіксований порядок 1, 2, 3.
Уставки задаються за шаблонами під тип застосування, розрахунок виконує програма-помічник відповідно до IEEE C37.99. Для моніторингу є додаткова реєстрація провалів, перенапруг і перерв живлення VSSI, вимірювання гармонік від основної до 15-ї та коефіцієнта спотворень, контроль обриву кіл напруги, напруги акумуляторної батареї підстанції та зносу вимикача. Осцилограми, реєстратор подій SER і трифазний облік потужності допомагають під час випробувань і розбору аварій.

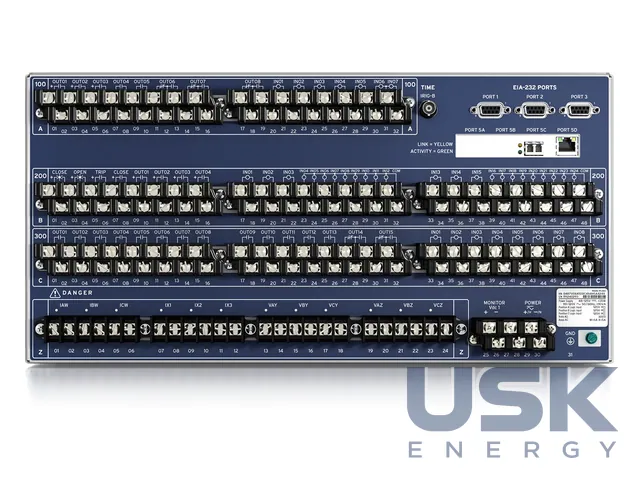

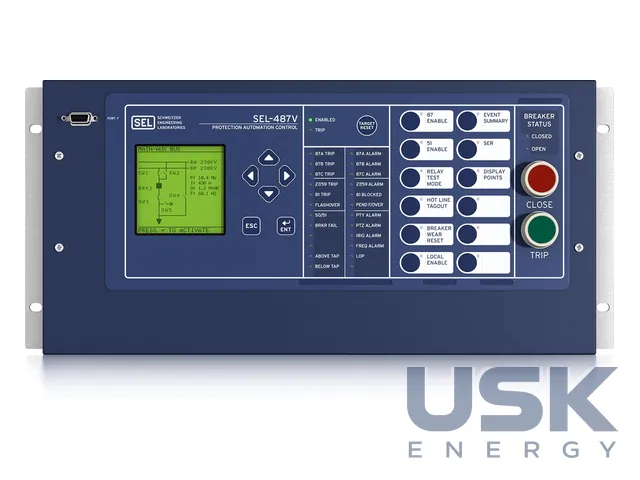

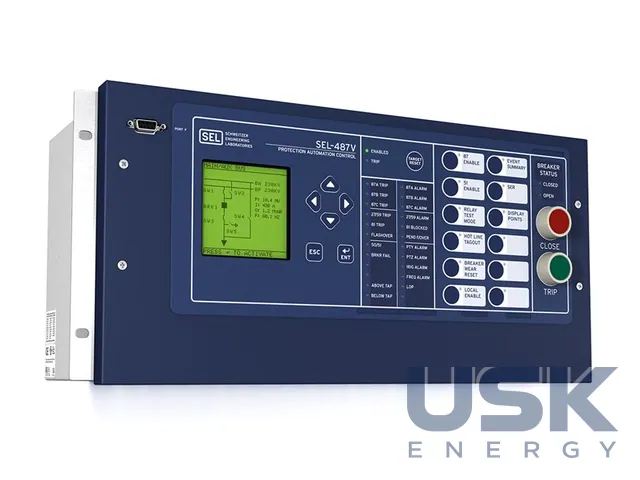

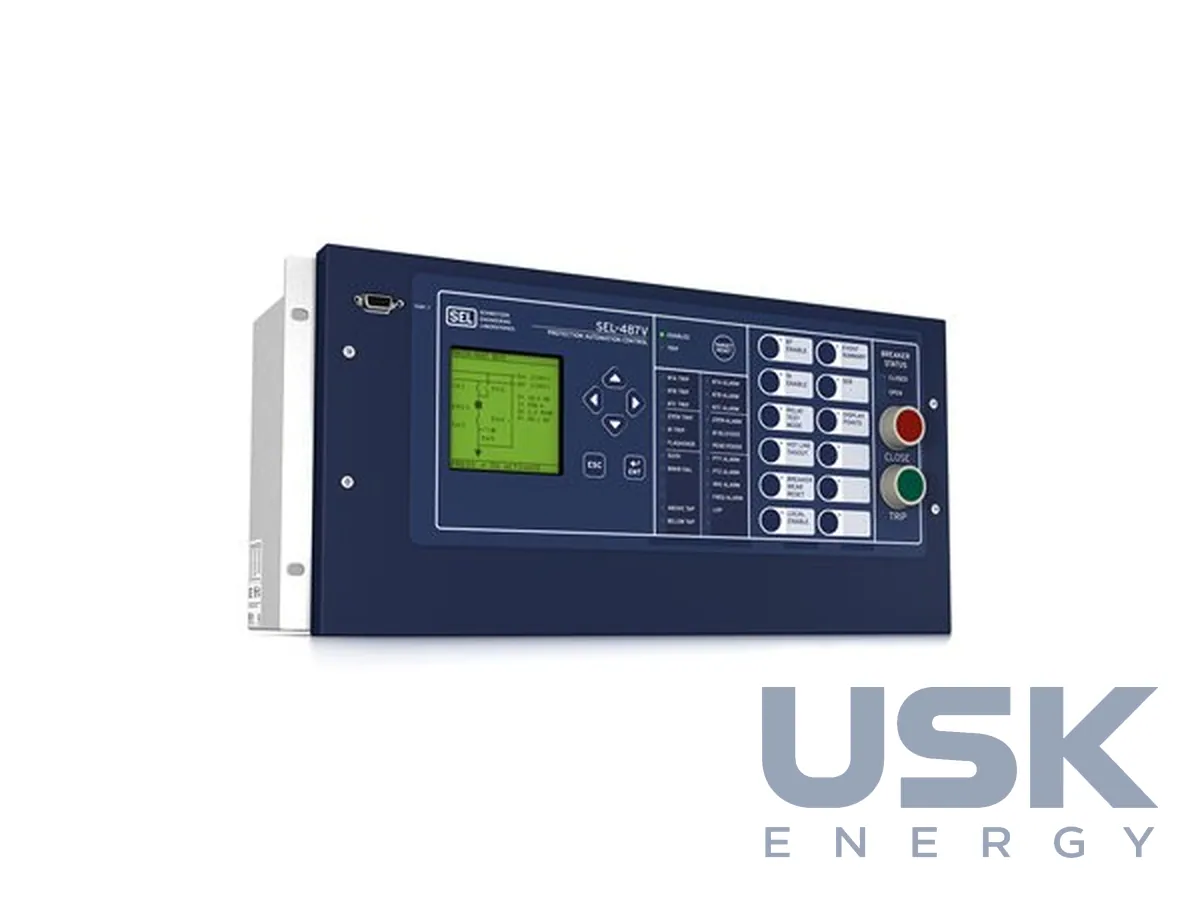

На передній панелі розташовані дисплей зі станом роз'єднувачів і вимикачів, клавіатура, світлодіоди аварій, програмовані кнопки з підписами та на замовлення кнопки вимкнення й увімкнення вимикача, що працюють незалежно від реле. Корпус вертикальний або горизонтальний, для щита чи стійки. Чотири незалежні порти EIA-232 (один спереду, три ззаду) працюють з Mirrored Bits, DNP3, SCADA та модулями RTD SEL-2600, через Ethernet доступні FTP, Telnet, DNP3 LAN/WAN, SNTP, PRP і на замовлення IEC 61850 Edition 2.1. Живлення 48–125 В постійного або 110–120 В змінного струму, або 125–250 В постійного чи 110–240 В змінного струму.
Технічні характеристики
| Входи струму | 6 (1 А / 5 А) |
|---|---|
| Входи напруги | 6, 300 В |
| Схеми батарей | заземлені та незаземлені, одинарна та подвійна зірка |
| Функції | диференціальний захист за напругою, захист за небалансом струму |
Запит ціни та строку поставки
SEL-487V — захист і керування конденсаторними батареями, SEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 90 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які схеми батарей підтримує SEL-487V?
Заземлені та незаземлені батареї, одинарна та подвійна зірка.
Скільки аналогових входів у терміналі?
6 входів струму 1 А / 5 А і 6 входів напруги 300 В.
Які захисти батареї є в SEL-487V?
Диференціальний захист за напругою та захист за небалансом струму.
