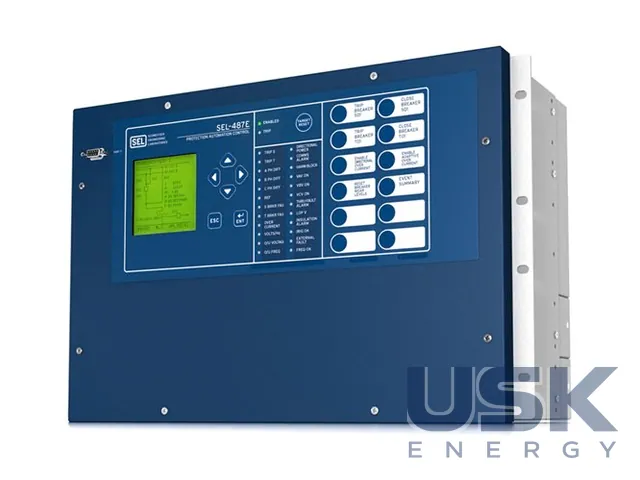

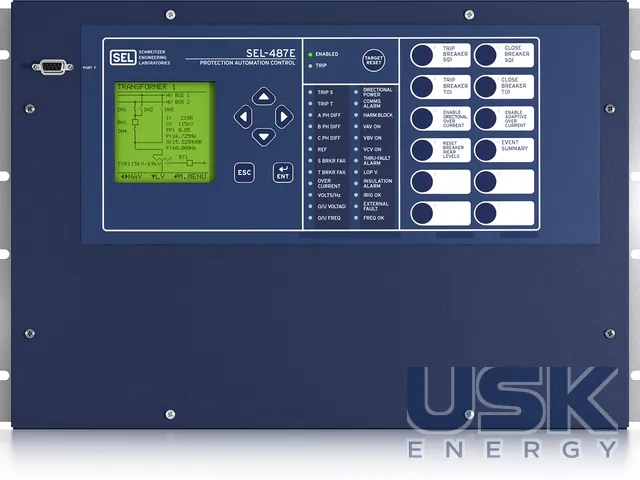

SEL-487E — диференціальний захист силових трансформаторів

Опис

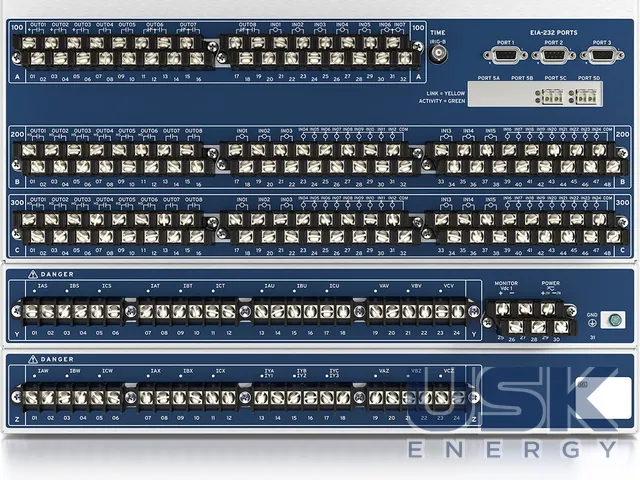

SEL-487E захищає силові трансформатори й автотрансформатори, зокрема з третинною обмоткою, і розрахований на схеми з кількістю плечей до семи. На вхід заводяться до 7 трифазних груп струму гальмування, усього 18 входів струму, і входи напруги 0–300 В фаза-нейтраль. Цього досить для великих трансформаторів, приєднаних за півторною схемою і з боку ВН, і з боку НН. У типовій схемі двообмоткового трансформатора вільні групи струмових входів використовують для резервного захисту фідерів. Термінал веде тепловий моніторинг трансформатора та облік наскрізних струмів КЗ.

Диференційний захист побудовано на двоступеневій характеристиці гальмування, яка сама підлаштовується під внутрішнє або зовнішнє пошкодження. Вона зберігає правильну роботу в разі насичення ТС і сильно спотворених струмів і спрацьовує під час внутрішнього КЗ менш ніж за 1,5 періоду. Під час увімкнення трансформатора на холостий хід і під час зовнішніх КЗ працюють поєднані органи блокування та гальмування за гармоніками. Запатентований диференційний орган зворотної послідовності виявляє виткові замикання від 2 % обмотки, задовго до того, як вони розвинуться у важке пошкодження. Три незалежні елементи REF дають чутливий захист обмоток, з'єднаних у зірку із заземленою нейтраллю. Компенсацію схеми з'єднання підказує програма з комплекту, а полярність окремих ТС і ТН можна інвертувати уставкою.

Окрім дифзахисту в терміналі є до чотирьох зон дистанційного захисту з характеристиками mho і чотирикутною, застосовні і для лінії, і для трансформатора. Резервування виконують МСЗ за фазними струмами, зворотною та нульовою послідовністю, а також 21 настроюваний орган із залежною витримкою часу. Органи напруги працюють на підвищення й зниження напруги, контроль частоти, синхронізму та V/Hz. Другий диференційний орган можна віддати під захист шин, а фідерний захист з АПВ закриває до семи фідерів, тож один SEL-487E захищає невелику підстанцію повністю. УРОВ зі швидким визначенням вимкнення вимикача скорочує час узгодження.

Для моніторингу закладено теплові моделі IEEE C57.91 та IEC 60255-149 для масляних трансформаторів. За IEC орган може вимикати вимикач, за обома моделями видається сигнал або керувальна дія в разі небезпечного старіння ізоляції. Для блокових трансформаторів теплові органи одночасно стежать за температурою обмоток генератора й трансформатора за даними модуля SEL-2600. Додатково контролюються знос вимикачів, напруга та пульсації акумуляторної батареї підстанції.

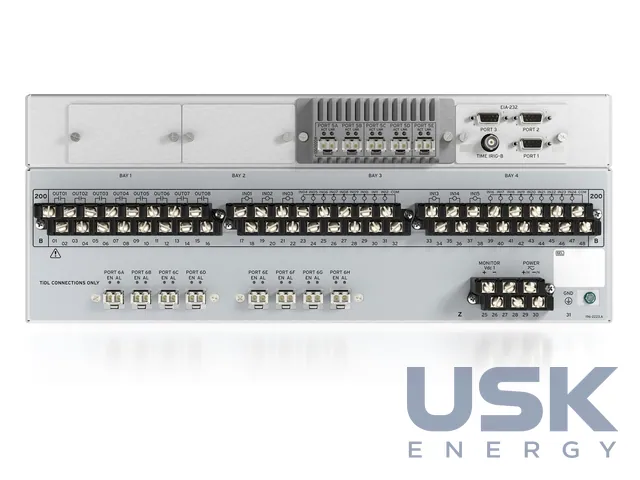

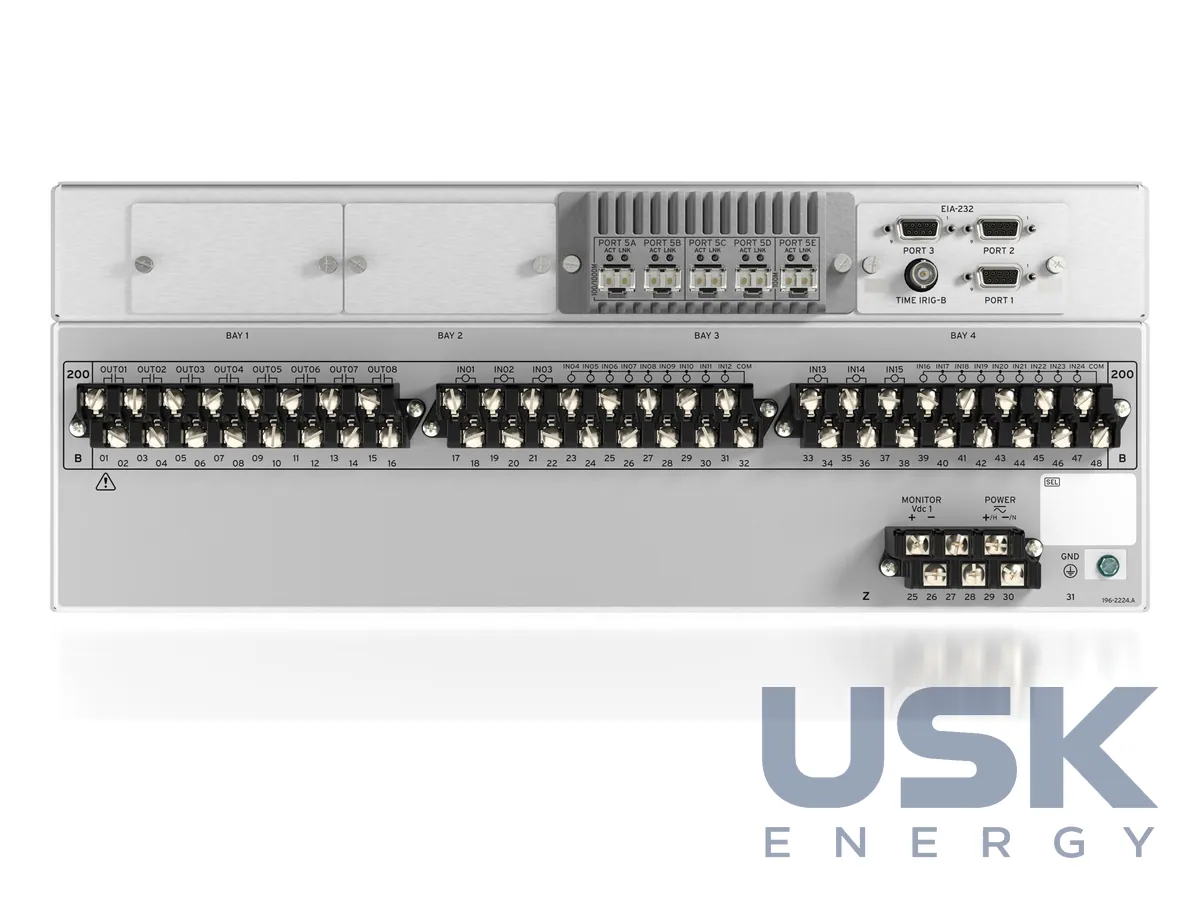

Для цифрової підстанції випускають SEL-487E-5 з TiDL або Sampled Values за IEC 61850-9-2 / IEC 61869-9, варіант SV може працювати і як блок сполучення. Зв'язок за IEC 61850 Ed.2.1, DNP3, PRP, HSR, PTPv2, FTP, Telnet, синхрофазори IEEE C37.118 передаються з усіх аналогових каналів. Корпус 4U для панелі або стійки, живлення 24–48 Vdc, 48–125 Vdc або 110–120 Vac, 125–250 Vdc або 110–240 Vac.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
