SEL-487B — диференціальний захист шин і УРОВ

Опис

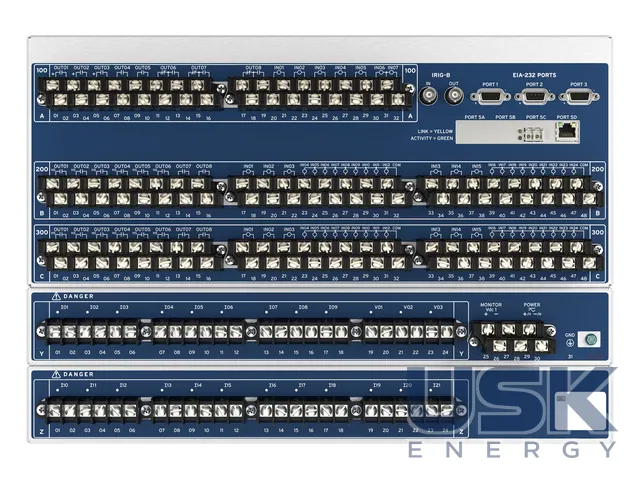

SEL-487B виконує низькоімпедансний диференційний захист шин підстанцій високої напруги й поєднує його з пристроєм резервування відмови вимикача. На відміну від високоімпедансної схеми, тут струми кожного приєднання заводяться в термінал окремо й сумуються в цифровому вигляді. Це дає гнучкість за складної схеми шин і не потребує окремих ТС під захист. Термінал приймає до 21 входу струму 1 А / 5 А та входи напруги 0–300 В фаза-нейтраль, швидкодія менше періоду за високої стійкості до зовнішніх КЗ.

Для великих розподільних пристроїв захист будують із трьох терміналів, по одному на фазу. Такий комплект захищає систему шин з кількістю трифазних приєднань до 21, утворює 6 трифазних диференційних зон і 3 незалежні контрольні зони. Контрольні зони перевіряють рішення пофазно. Запатентований алгоритм виявлення обриву або закорочення кіл ТС блокує хибне спрацювання в разі несправності вторинних кіл. Спрямовані та низькоімпедансні диференційні органи разом підвищують і захищеність, і швидкість.

Зони конфігуруються динамічно. За положенням шинних роз'єднувачів і секційних вимикачів термінал сам перерозподіляє струмові входи між зонами, без проміжних реле, що зручно для схем із шиноз'єднувальними вимикачами та шинними роз'єднувачами. Захист допускає різні ТС зі співвідношенням коефіцієнтів до 35:1, і ті самі ТС можна використовувати для обліку та резервного захисту. Вбудований УРОВ з повторним вимкненням для кожного приєднання знижує витрати на окремі пристрої.

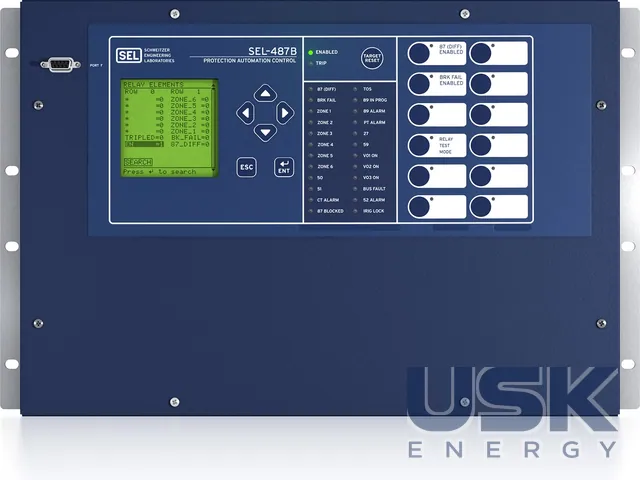

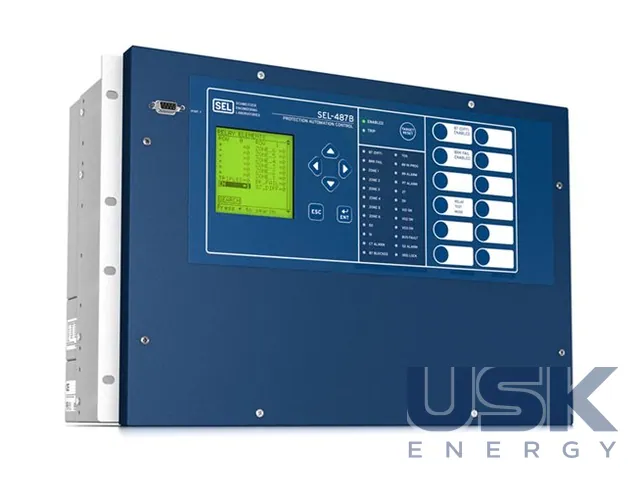

Додатково на кожному струмовому вході доступні десять видів часострумових характеристик МСЗ з двома варіантами повернення, а також ступені миттєвого МСЗ і МСЗ з незалежною витримкою. Органи напруги дають дозвіл на вимкнення від дифзахисту. Для кожної з трьох вимірюваних напруг є по два ступені підвищення та зниження фазної напруги й по два ступені підвищення напруги зворотної та нульової послідовності. На лицьовій панелі програмовані кнопки та світлодіоди, у корпусах 7U і 9U їх кількість сягає 24 світлодіодів і 12 кнопок.

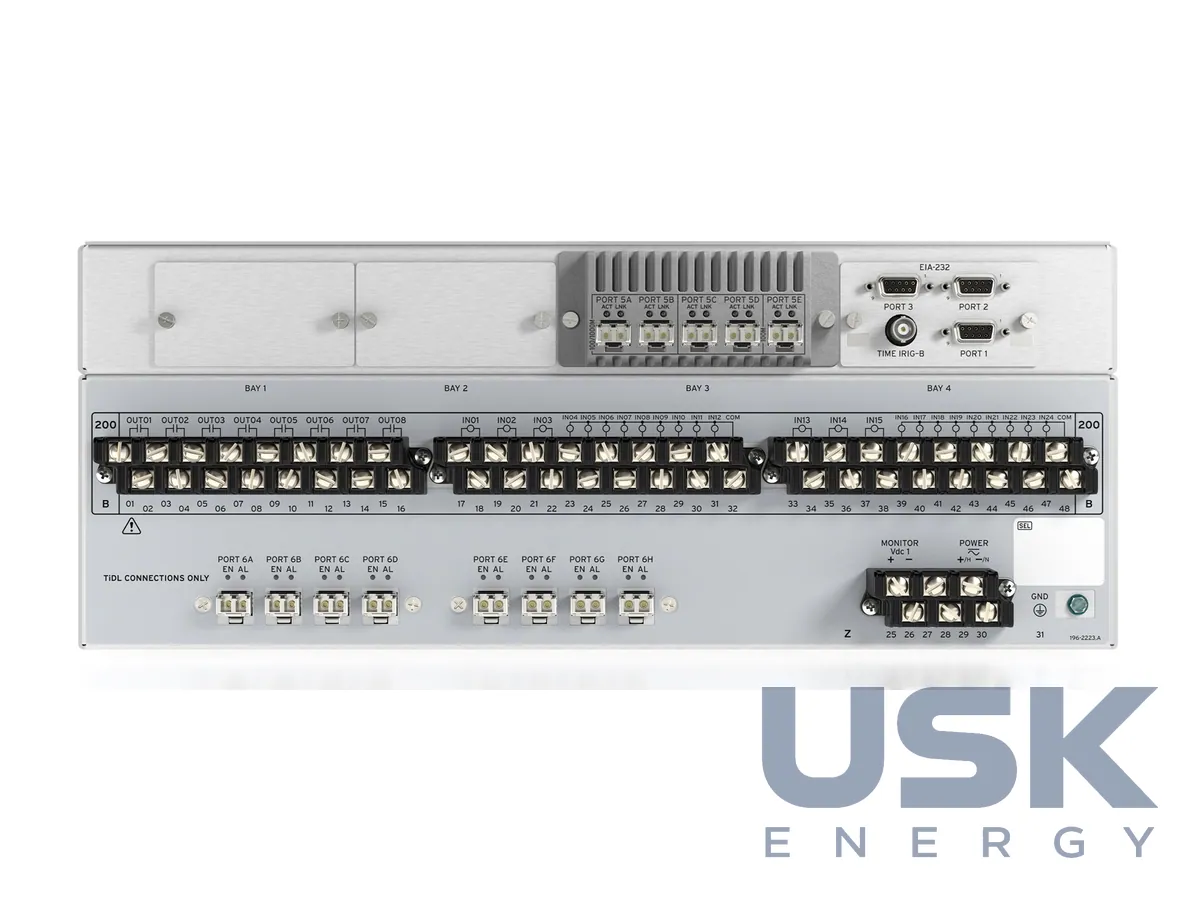

Для цифрової підстанції випускають SEL-487B-2 з TiDL або Sampled Values за IEC 61850-9-2 / IEC 61869-9. Блоки SEL-TMU на ВРП оцифровують сигнали й оптикою передають їх терміналу, кожен блок може працювати з чотирма терміналами, а дані SV надходять від SEL-401 або від сумісних пристроїв інших виробників. У розподіленій схемі до одного пристрою підключають до семи приєднань, з SV і п'ятипортовою картою Ethernet схема масштабується до 21 приєднання та 24 потоків SV. Зв'язок за IEC 61850 Ed.2.1, DNP3, PRP, HSR, PTPv2, Mirrored Bits, SNTP, синхрофазори IEEE C37.118, три порти EIA-232. Живлення 24–48 Vdc, 48–125 Vdc або 110–120 Vac, 125–250 Vdc або 110–240 Vac.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
