SEL-451 / SEL-352 — захист вимикача та керування приєднанням

Опис

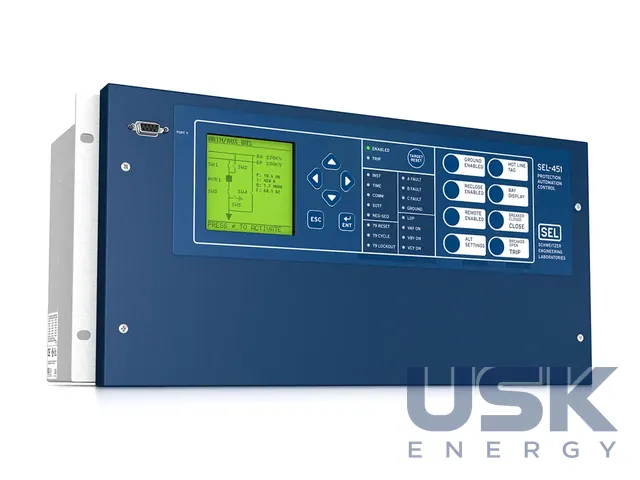

SEL-451 працює як самостійний термінал приєднання підстанції. В одному корпусі він поєднує керування коміркою, швидкий захист вимикача й облік його ресурсу, а за потреби стає частиною загальної системи захисту, керування та моніторингу підстанції. SEL-451 керує вимикачами та роз'єднувачами приєднання й веде синхрофазорні вимірювання IEEE C37.118. Логіка розрахована на повне керування двома вимикачами з ПРВВ, з панелі або дистанційно перемикаються моторні роз'єднувачі, конденсаторні батареї, вентилятори охолодження та польові сигнали. Контроль часу вимкнення й накопиченого зносу підказує, коли вимикачу потрібне обслуговування, без ремонту за календарем.

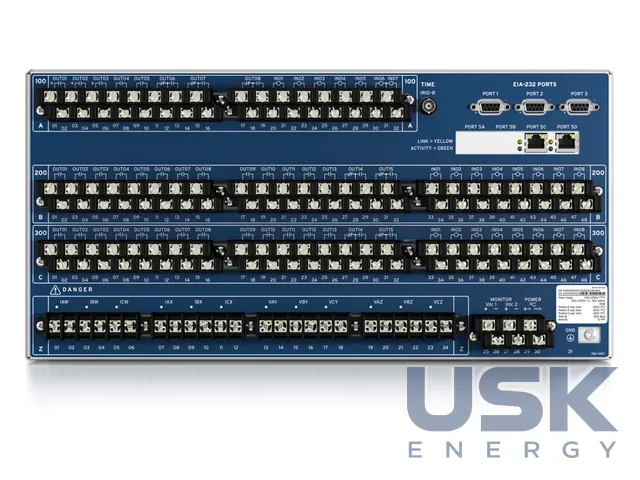

Входи струму 1 А / 5 А, входи напруги 0–300 В (ф-н). Реєстратор аварій пише з частотою 8 кГц, звіти COMTRADE отримують мітку часу точніше за 10 мкс, і стан мережі в момент пошкодження можна зіставити по всій енергосистемі. Синхрофазори використовуються і для керування, термінал ухвалює рішення за напругою, струмом або частотою, що надійшли від інших реле. Технологія Arc Sense виявляє високоомні замикання, наприклад від проводу, що впав на погано провідну поверхню, з малим струмом, якого звичайний МСЗ не бачить. Ввід-вивід розширюється до 103 входів у шасі 8U або до 68 виходів. Базові корпуси 4U або 5U монтуються вертикально чи горизонтально, у щит або стійку. Живлення 24–48 В постійного, 48–125 В постійного або 110–120 В змінного, або 125–250 В постійного чи 110–240 В змінного струму.

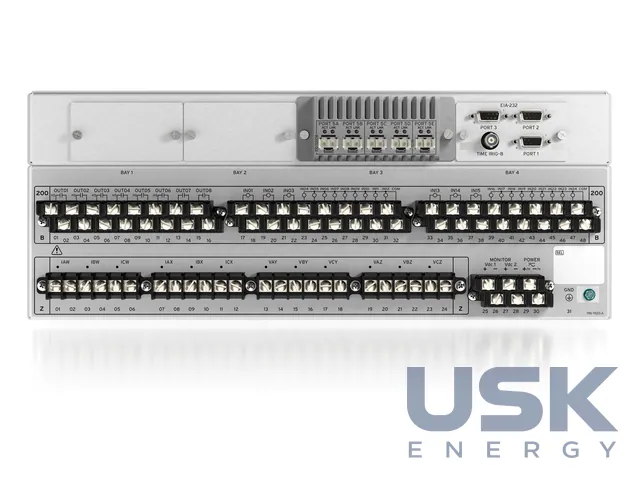

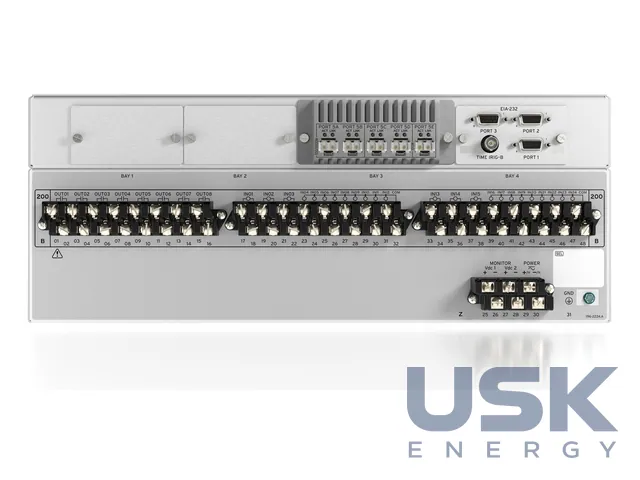

Зв'язок через IEC 61850 Ed.2.1 і DNP3, резервування PRP, синхронізація PTPv2, опційно TiDL або Sampled Values за IEC 61850-9-2 / IEC 61869-9. Карти Ethernet бувають на два, чотири та п'ять портів, усі під SFP на 100 Мбіт/с, порти шини процесу приймають і 1 Гбіт/с. П'ятипортова карта підтримує PRP, HSR або перемикання на резерв і виділяє окремі порти для станційної шини та інженерного доступу. Чотири порти EIA-232 працюють із протоколами SEL, Mirrored Bits і DNP3 Level 2.

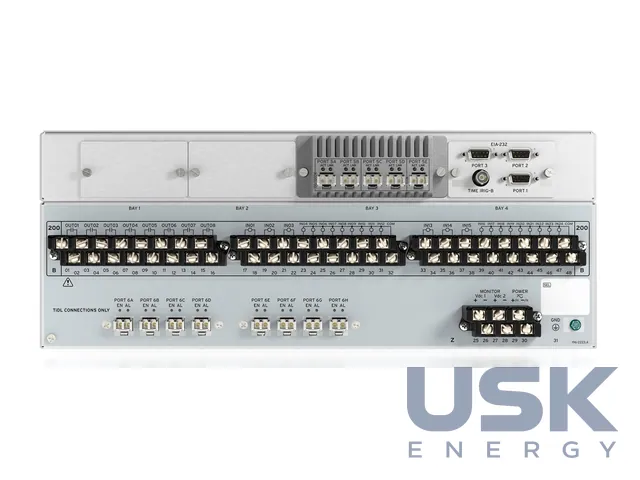

Для цифрової підстанції випускається SEL-451-6. У варіанті TiDL блоки SEL-TMU ставлять на ВРП поруч із первинним обладнанням, вони оцифровують аналогові та дискретні сигнали й оптикою точка-точка передають їх у термінал у ЗПК. Один SEL-TMU обслуговує до чотирьох терміналів, синхронізацію вбудовано, вона не залежить від зовнішнього сигналу часу. Варіант SV працює через мережу, SEL-451-6 підписується на потоки від пристроїв сполучення або сам публікує їх, зберігаючи захист фідера та керування коміркою.

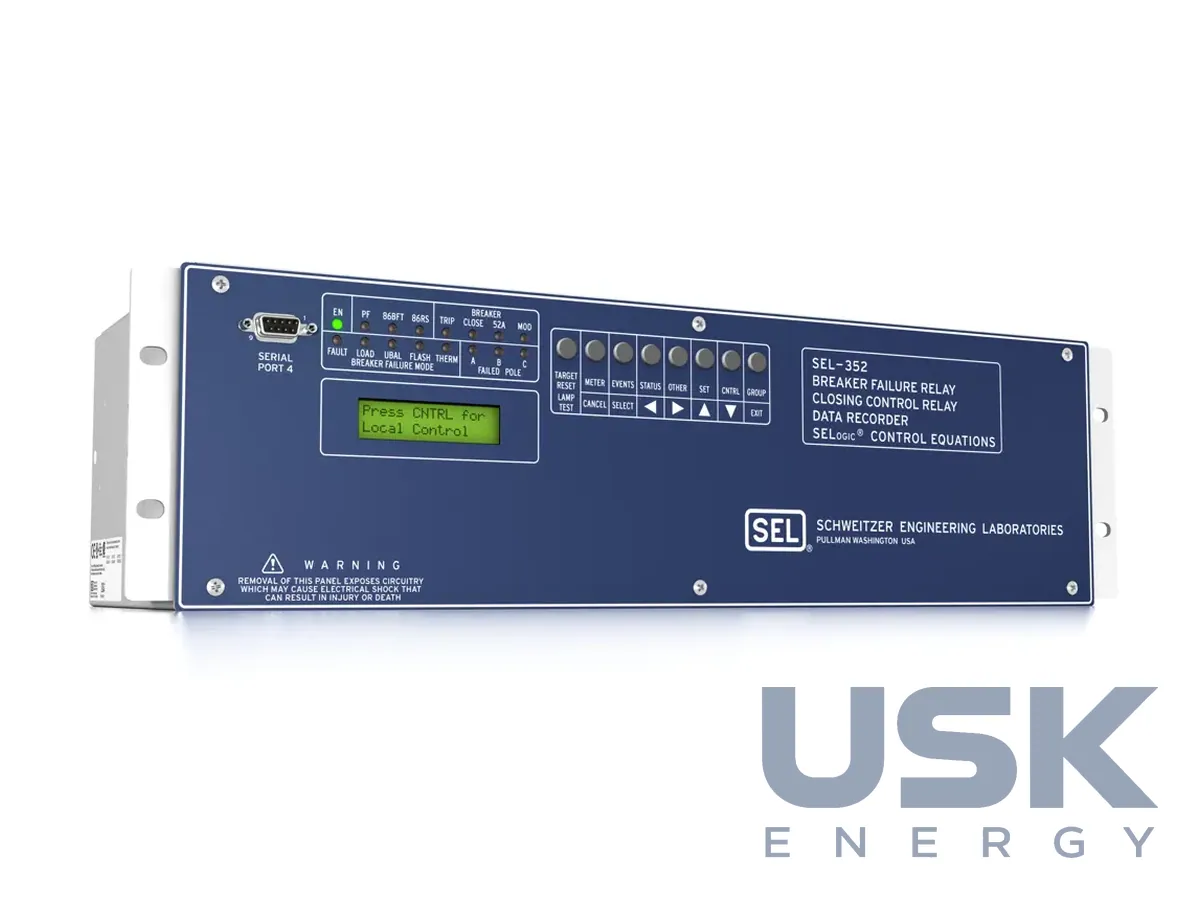

SEL-352 виконує окрему задачу. Це спеціалізований пристрій резервування відмови вимикача. ПРВВ у SEL-352 буває одно- та триполюсним, є контроль неповнофазного режиму та перекриття розімкнених контактів. Пристрій ставлять там, де ПРВВ за схемою виноситься в окремий комплект. Налаштування SEL-451 виконують у QuickSet SEL-5030 і Grid Configurator SEL-5037, конфігурацію МЕК 61850 в Architect SEL-5032.
