SEL-421 / SEL-311C / SEL-9L — дистанційний захист ліній електропередачі
Термінали дистанційного та спрямованого захисту, автоматики й керування ПЛ SEL-421, SEL-311C і SEL-9L, до 5 зон дистанційного захисту з характеристиками mho та чотирикутною. Входи струму 1 А / 5 А, напруги 0–300 В фаза-нейтраль, вимкнення одно- та триполюсне.
- Входи струму
- 1 А / 5 А
- Входи напруги
- 0–300 В (ф-н)
- Протоколи
- IEC 61850 Ed.2.1, DNP3, PRP, PTPv2, синхрофазори IEEE C37.118
- Цифрова ПС
- опційно TiDL або Sampled Values IEC 61850-9-2 / IEC 61869-9
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

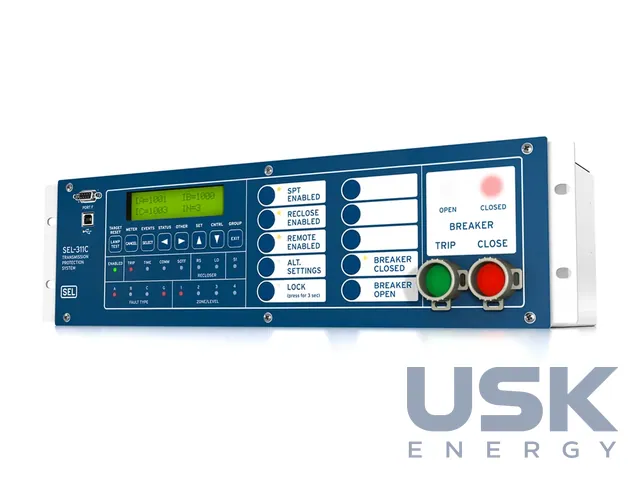

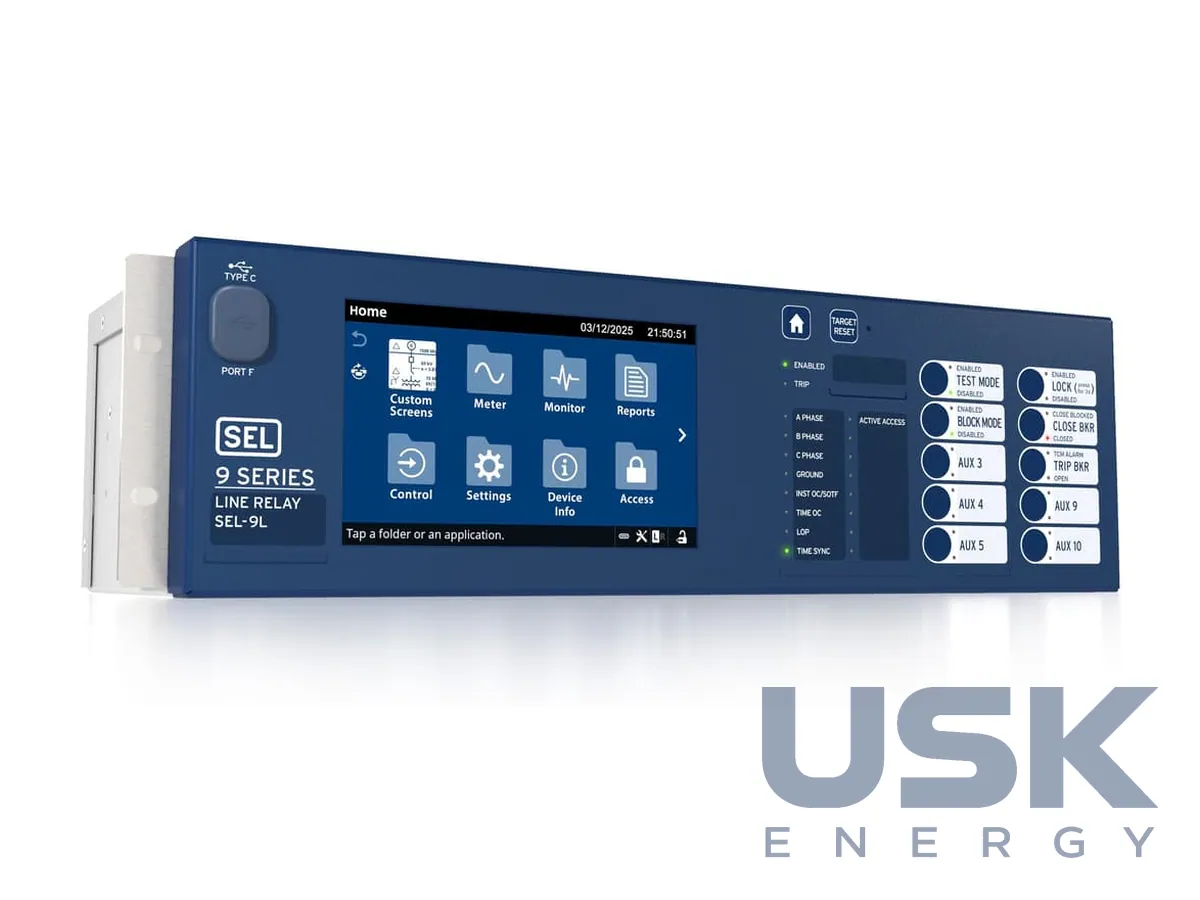

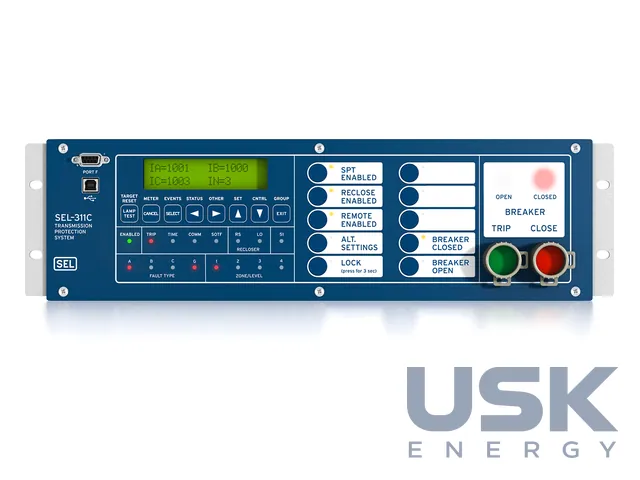

До цієї позиції зібрано три термінали SEL для захисту повітряних ліній. SEL-421 розрахований на магістральні лінії високої напруги й повністю керує коміркою з двома вимикачами. SEL-311C закриває лінії, де досить чотирьох зон дистанційного захисту та чотирикратного АПВ. Новий SEL-9L побудований на платформі 9 Series і живиться від 48–250 В. Спільне в усіх трьох пристроїв те, що вони поєднують дистанційний і спрямований захист, автоматику й керування в одному корпусі.

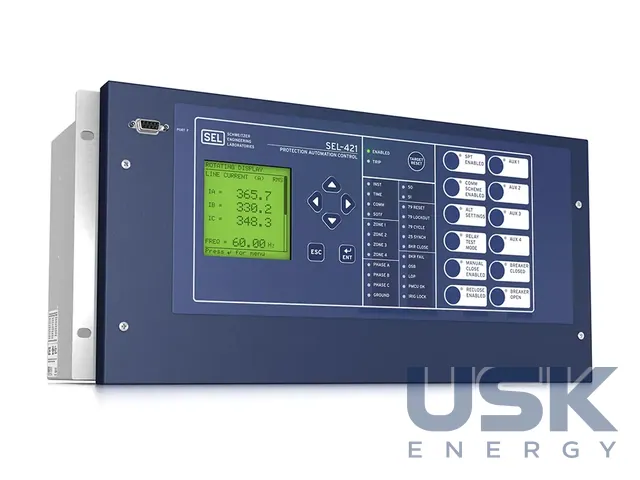

SEL-421 захищає лінію комбінацією п'яти зон міжфазного та земляного дистанційного захисту з характеристиками mho і чотирикутною та спрямованих струмових органів. Запатентована логіка придушує перехідні процеси ємнісних ТН, через які перша зона могла б спрацювати за межами своєї уставки. Логіка Best Choice Ground Directional Element сама вибирає найкращий спрямований орган під час замикання на землю й прибирає частину уставок. Опційно додається логіка для ліній з поздовжньою компенсацією, яка бачить пошкодження за конденсаторною батареєю і не дає першій зоні захопити зайве. Ще одна опція, органи на прирощеннях, дає спрацювання швидше за період на відповідальних лініях. Вимкнення одно- та триполюсне, лінія може бути компенсованою і некомпенсованою.
Схеми з каналом зв'язку налаштовують у самому терміналі без зовнішніх пристроїв узгодження. Підтримуються POTT, двоканальна POTT2, пофазна POTT3, DCUB і DCB. Термінал працює в схемах кільця, півторній та інших двовимикачевих схемах. Струми від двох комплектів ТС сумуються всередині для функцій захисту, але лишаються доступними окремо для вимірювань та інтеграції. Три незалежні теплові органи за IEC 60255-149 подають сигнал, виконують дію або вимикають обладнання в разі перегріву, температуру навколишнього повітря можна отримати від модуля SEL-2600. Висока частота вибірки 8 кГц і вивід у COMTRADE перетворюють термінал на повноцінний реєстратор аварійних подій.

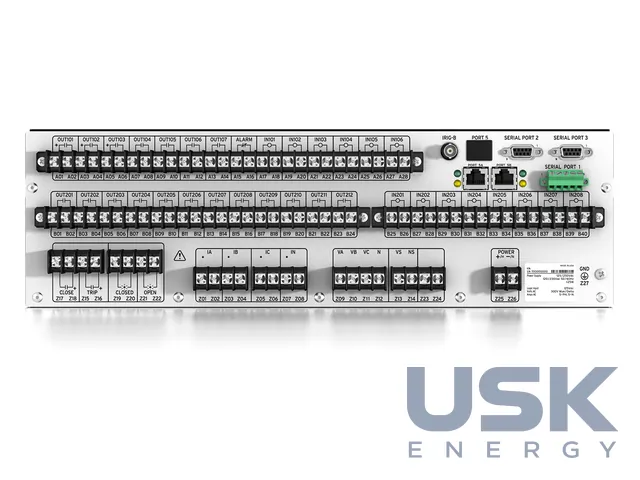

Входи струму 1 А / 5 А, входи напруги 0–300 В фаза-нейтраль. Живлення SEL-421 буває трьох варіантів, 24–48 Vdc, 48–125 Vdc або 110–120 Vac, 125–250 Vdc або 110–240 Vac. Корпус 4U монтують вертикально чи горизонтально, на панель або в стійку. Для цифрової підстанції випускають SEL-421-7 з TiDL або Sampled Values за IEC 61850-9-2 / IEC 61869-9. У варіанті TiDL блоки SEL-TMU стоять на ВРП поруч із первинним обладнанням і оптикою з'єднані з терміналом у ЗПУ за схемою точка-точка, кожен SEL-TMU може обмінюватися даними з чотирма терміналами. У варіанті SV пристрій працює як передплатник або як блок сполучення з вбудованим захистом лінії.
Зв'язок будується на картах Ethernet на два, чотири або п'ять портів з SFP, підтримуються IEC 61850 Ed.2.1, DNP3, PRP, HSR, PTPv2, синхрофазори IEEE C37.118, FTP і Telnet. Чотири незалежні послідовні порти EIA-232 працюють з SEL Mirrored Bits і DNP3. Конфігурують термінали в acSELerator QuickSet SEL-5030 і SEL Grid Configurator, системи IEC 61850 описують в acSELerator Architect. На замовлення плату вкривають захисним лаком від сірководню, хлору, солі та вологи.
Технічні характеристики
| Входи струму | 1 А / 5 А |
|---|---|
| Входи напруги | 0–300 В (ф-н) |
| Протоколи | IEC 61850 Ed.2.1, DNP3, PRP, PTPv2, синхрофазори IEEE C37.118 |
| Цифрова ПС | опційно TiDL або Sampled Values IEC 61850-9-2 / IEC 61869-9 |
| Ступені | до 5 зон дистанційного захисту (mho, чотирикутна) |
| Вимкнення | одно- та триполюсне |
| Керування | двовимикачеве приєднання |
| Живлення SEL-9L | 48–250 В |
Запит ціни та строку поставки
SEL-421 / SEL-311C / SEL-9L — дистанційний захист ліній електропередачі, SEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 90 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки зон дистанційного захисту мають термінали?
До 5 зон з характеристиками mho та чотирикутною. SEL-421 має п'ять зон, SEL-311C чотири.
Чи підтримують термінали цифрову підстанцію?
Так, опційно TiDL або Sampled Values за IEC 61850-9-2 / IEC 61869-9. Зв'язок за IEC 61850 Ed.2.1, DNP3, PRP і PTPv2.
Які аналогові входи та живлення?
Входи струму 1 А / 5 А, входи напруги 0–300 В фаза-нейтраль. SEL-9L живиться від 48–250 В.
