SEL-411L / SEL-311L / SEL-387L — диференціальний захист ліній

Опис

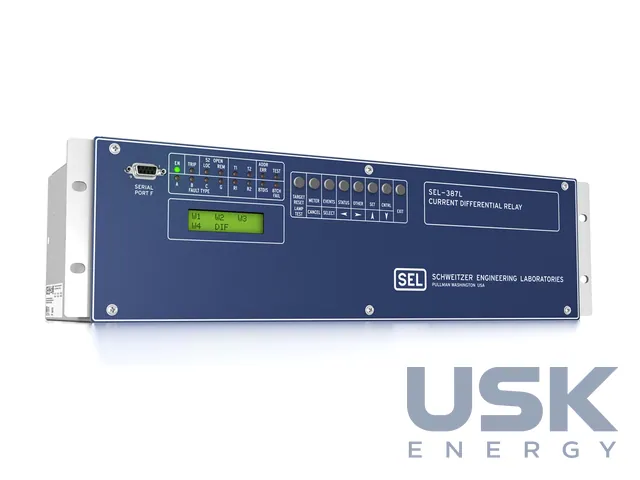

Поздовжній диференційний захист лінії порівнює струми на її кінцях і вимикає пошкодження всередині захищуваної ділянки без витримки часу та без узгодження із сусідніми захистами. До цієї позиції входять три термінали SEL. SEL-411L розрахований на будь-які лінії електропередачі, короткі, довгі та з поздовжньою компенсацією. SEL-311L додає чотиризонний резервний дистанційний захист і АПВ. Економічний SEL-387L ставиться на двокінцевих лініях. Усі вони застосовні і на повітряних, і на кабельних лініях, зв'язок між кінцями йде по оптиці до 120 км, через мультиплексори IEEE C37.94 або по Ethernet.

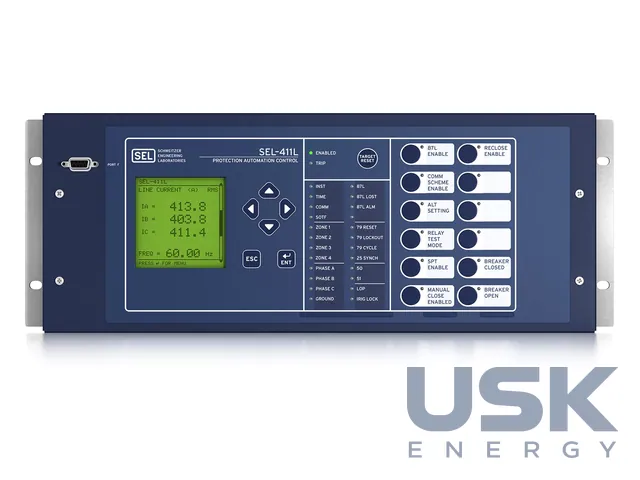

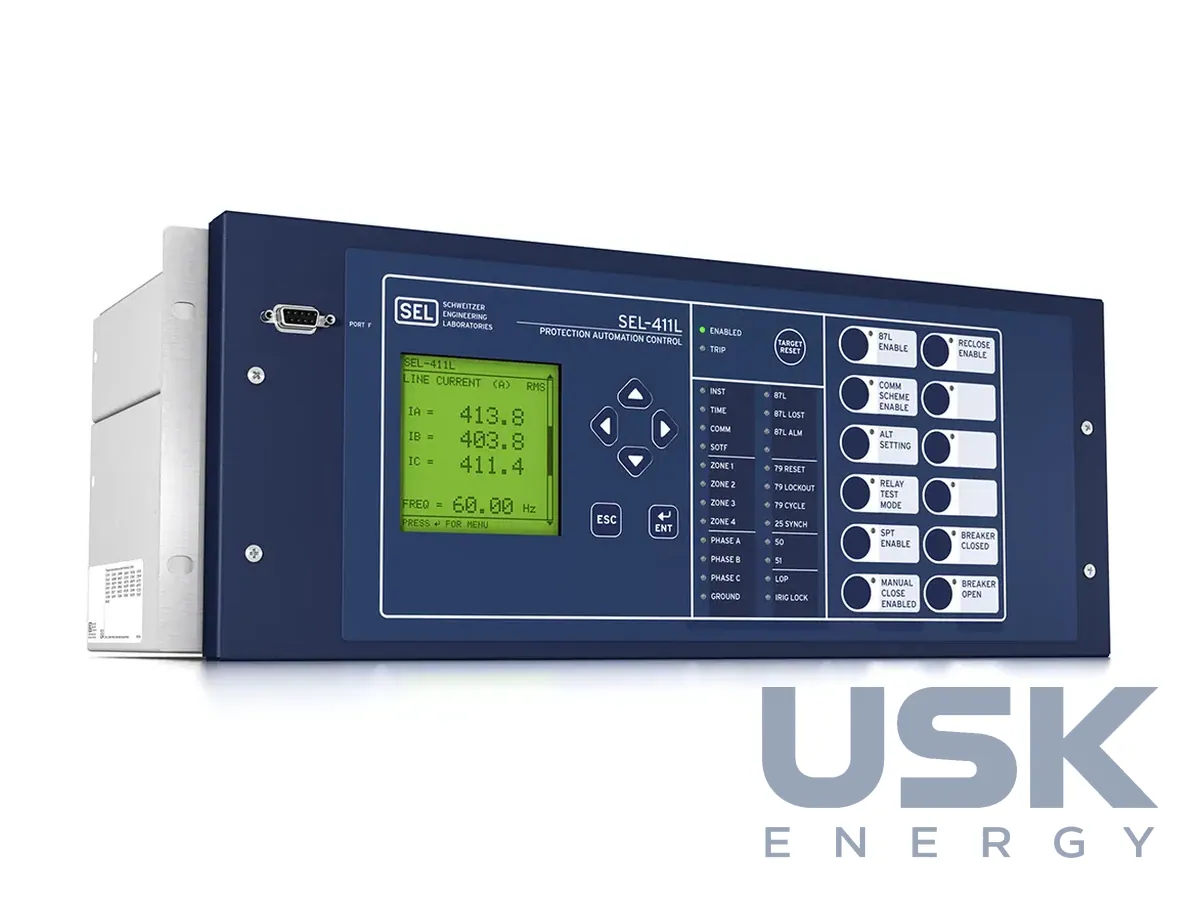

Докладні матеріали виробника стосуються SEL-411L. Він поєднує диференційний і дистанційний захист з органами за фазними величинами та за симетричними складовими, що підвищує і чутливість, і швидкодію. Вбудована компенсація зарядного струму поліпшує роботу дифзахисту на довгих лініях. Для ліній з поздовжньою компенсацією в SEL-411L-1 є логіка, яка не дає першій зоні захопити зайве. Під час гойдань термінал сам вибирає блокування дистанційних органів, якщо гойдання стійкі, або поділ мережі, якщо асинхронний хід загрожує балансу генерації та навантаження. Функції ОАПВ і ТАПВ входять до складу термінала.

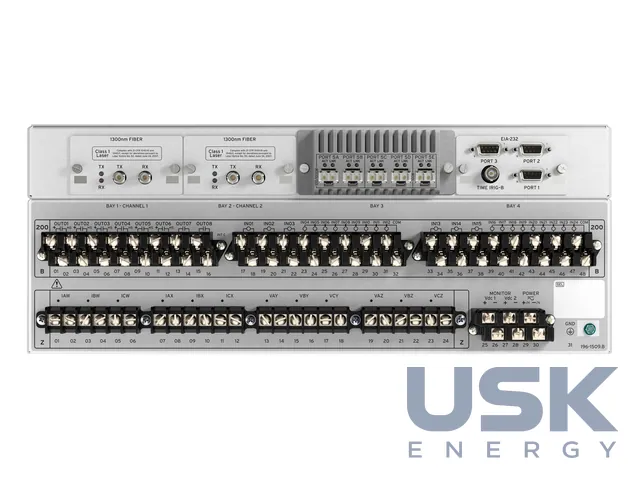

SEL-411L захищає лінії з кількістю кінців до чотирьох і працює в півторній та інших двовимикачевих схемах, для цього є подвійні входи ТС і ТН. Входи струму 1 А / 5 А, входи напруги 0–300 В фаза-нейтраль. Багатокінцева система ВМП швидко знаходить пошкодження навіть на відпайках. SEL-411L-1 визначає місце пошкодження за біжучою хвилею з точністю ±25 м, тобто в межах прольоту, і виявляє обрив проводу на ПЛ раніше, ніж провід, що падає, спричинить замикання на землю. Три теплові органи за IEC 60255-149 подають сигнал або вимикають обладнання в разі перегріву, температуру повітря дає модуль SEL-2600.

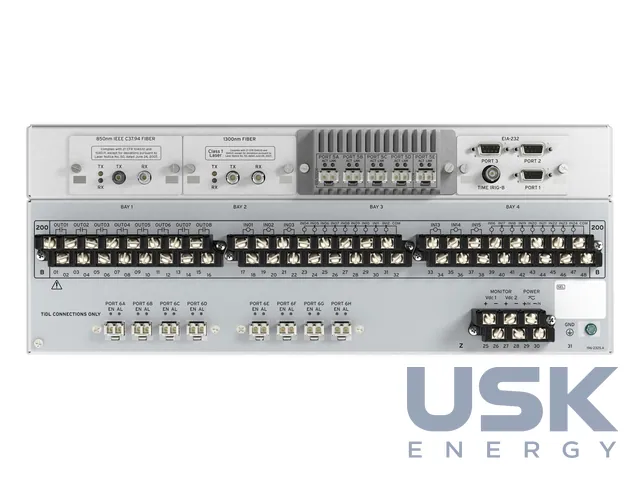

Для цифрової підстанції випускають SEL-411L-2 з TiDL або Sampled Values за IEC 61850-9-2 / IEC 61869-9. У варіанті TiDL блоки SEL-TMU ставлять на ВРП біля первинного обладнання, вони оцифровують сигнали й оптикою точка-точка передають їх терміналу в ЗПУ, кожен блок може працювати з чотирма терміналами. Синхронізацію вибірок вбудовано, і захист працює навіть без зовнішнього сигналу часу. У варіанті SV термінал отримує потоки від блоків сполучення SEL-401, SEL-421-7 і сумісних пристроїв інших виробників.

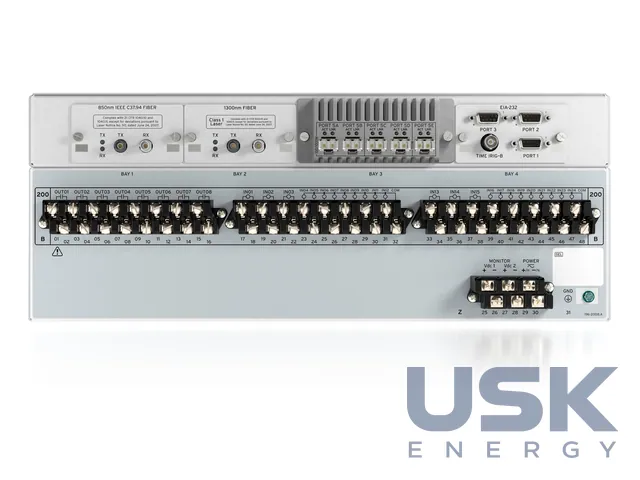

Зв'язок будується на картах Ethernet на чотири або п'ять портів з SFP, протоколи IEC 61850 Ed.2.1, DNP3, PRP, HSR, PTPv2, FTP, Telnet і синхрофазори IEEE C37.118 з частотою від 1 до 60 повідомлень на секунду. Три порти EIA-232 працюють з Mirrored Bits і приймають IRIG-B. Осцилограми з частотою 8 кГц записуються в COMTRADE за IEEE C37.111-2013. Корпус 4U або 5U, живлення 24–48 Vdc, 48–125 Vdc або 110–120 Vac, 125–250 Vdc або 120–240 Vac.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
