SEL-401 / SEL-TMU — пристрої сполучення з шиною процесу (merging units)

Опис

SEL-401 і SEL-TMU належать до пристроїв сполучення з шиною процесу, які на цифровій підстанції стоять поруч із первинним обладнанням. Вони оцифровують струми й напруги від ТС і ТН, а також дискретні сигнали вимикачів і роз'єднувачів, і передають дані в ЗПУ по оптиці замість пучків мідних вторинних кіл. Це підвищує безпеку персоналу, скорочує обсяг кабелю й зменшує вплив електромагнітних імпульсів. Два пристрої використовують різні технології. SEL-401 публікує Sampled Values за IEC 61850-9-2 та IEC 61869-9 у мережу Ethernet, SEL-TMU працює оптикою точка-точка з терміналами TiDL.

SEL-401 ставлять на ВРП просто біля первинного обладнання. Він має шість входів струму та шість входів напруги на звичайних клемах або у виконанні з рознімачами й публікує до семи вихідних потоків SV для будь-яких передплатників, наприклад сумісних терміналів серії SEL-400 у ЗПУ. Оскільки пристрої SEL відповідають IEC 61869-9 або IEC 61850-9-2 і настановам UCA 61850-9-2LE, SEL-401 працює й із сумісними терміналами інших виробників. Вибірки синхронізуються за PTPv2 або за входом IRIG-B. Для резервування мережі використовують PRP, HSR або безшовне перемикання на п'ятипортовій карті Ethernet.

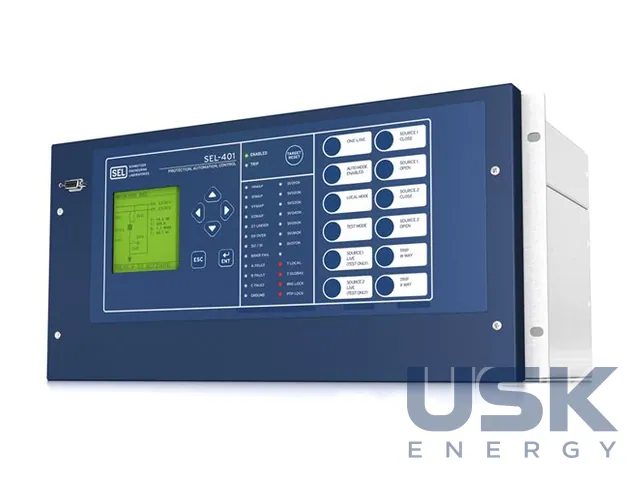

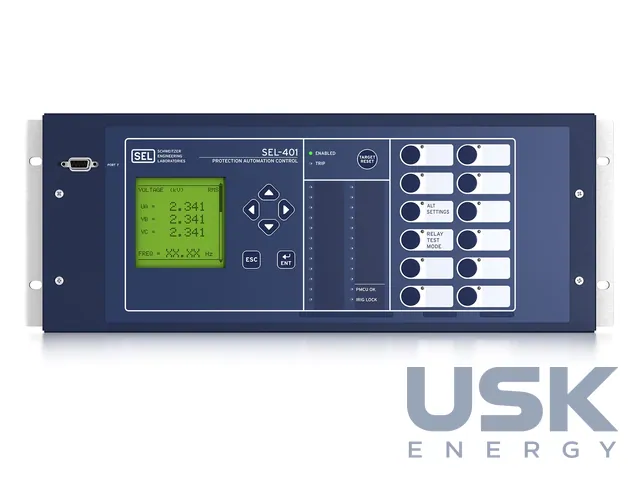

Головна особливість SEL-401 у тому, що він виконує й захисні функції. У ньому вбудовано резервний МСЗ та УРОВ, які продовжують працювати в разі втрати точного часу або зв'язку з основним терміналом у ЗПУ. Логіка визначення вимкненого полюса спрацьовує за 5/8 періоду й скорочує час узгодження для відповідальних схем УРОВ. Тридцять два програмовані елементи служать для місцевого та дистанційного керування, фіксації спрацювань захисту й автоматики. Реєстратор SER зберігає останню тисячу записів, включно зі зміною уставок і ввімкненням пристрою. На лицьовій панелі стоять клавіатура, до 24 програмованих світлодіодів і кнопки з підписами.

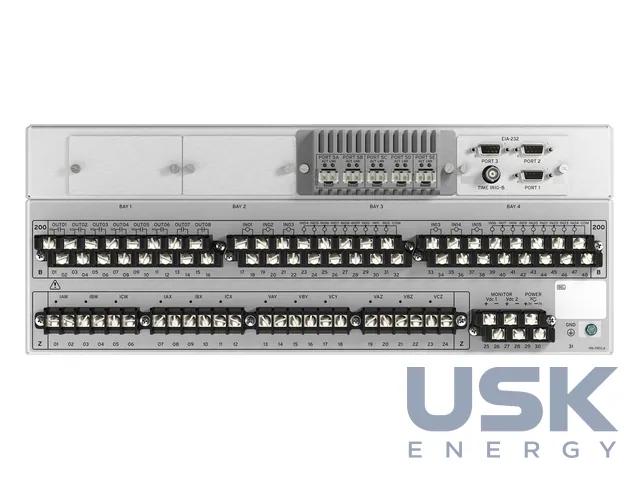

Зв'язок організовано через карти Ethernet на чотири або п'ять портів з окремими портами шини процесу, станційної шини та інженерного доступу. Усі порти приймають модулі SFP на 100 Мбіт/с, порти шини процесу також на 1 Гбіт/с, протоколи FTP, HTTP, DNP3, PTPv2, PRP, HSR, Telnet, синхрофазори IEEE C37.118 і IEC 61850 Edition 2.1. Три порти EIA-232 працюють з Mirrored Bits і SCADA. Для пусконалагодження SEL-401 імітує трафік SV і перевіряє зв'язки між пристроями. Корпус 4U, 5U або 6U до трьох плат введення-виведення, живлення 24–48 Vdc, 48–125 Vdc або 110–120 Vac, 125–250 Vdc або 110–240 Vac.

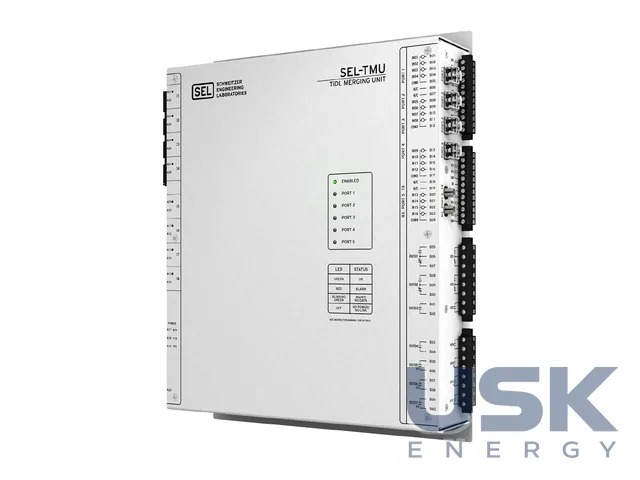

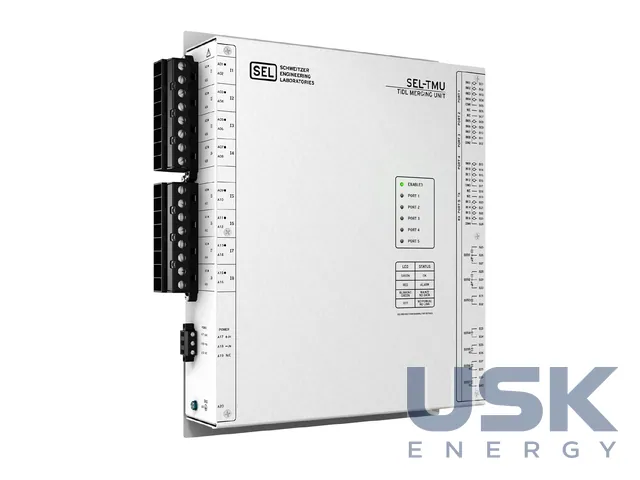

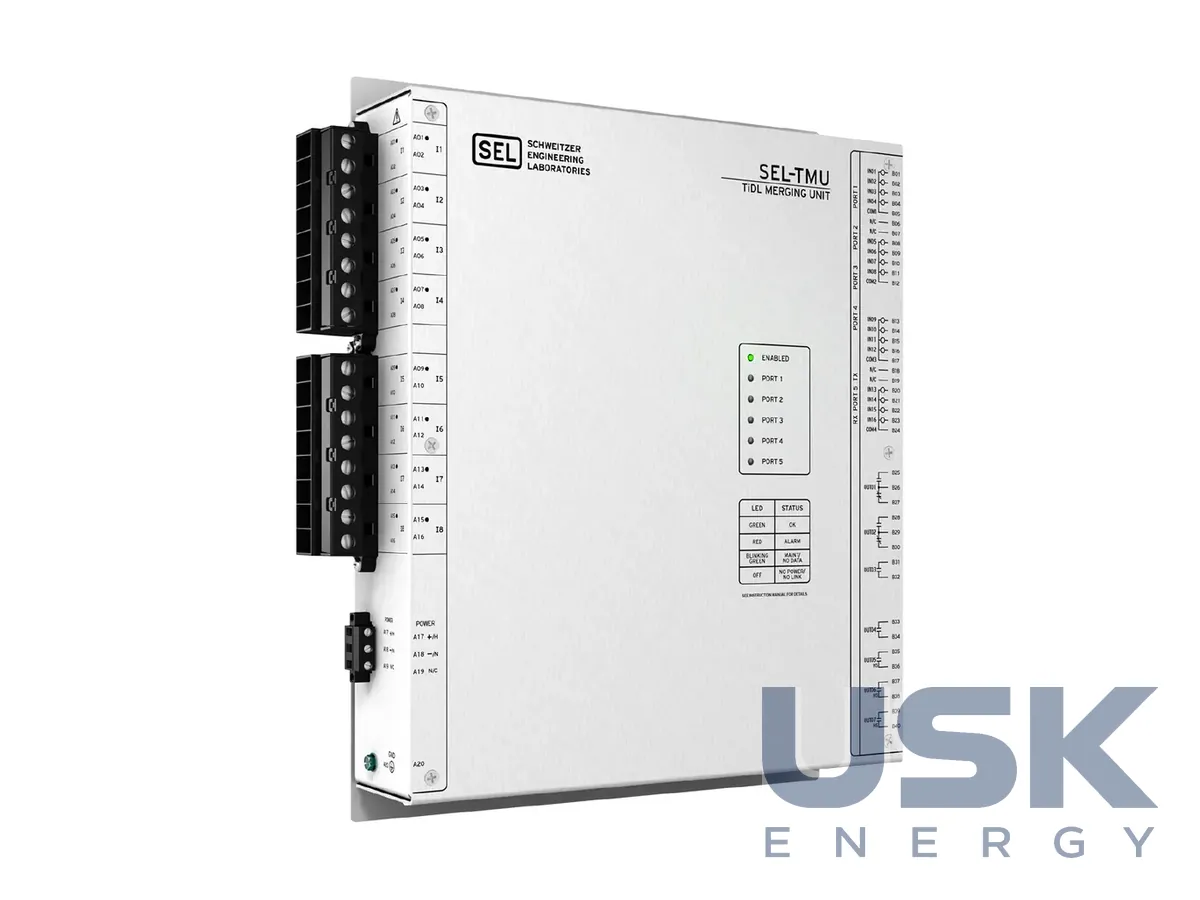

SEL-TMU розв'язує те саме завдання оцифрування в технології TiDL. Блок також ставлять на ВРП, він оцифровує аналогові та дискретні сигнали й обмінюється ними з терміналами TiDL виділеним волокном без мережевих комутаторів. Синхронізацію вибірок вбудовано, зовнішній сигнал часу не потрібен, а схема без Ethernet простіша в налагодженні та захищена від мережевих атак.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
