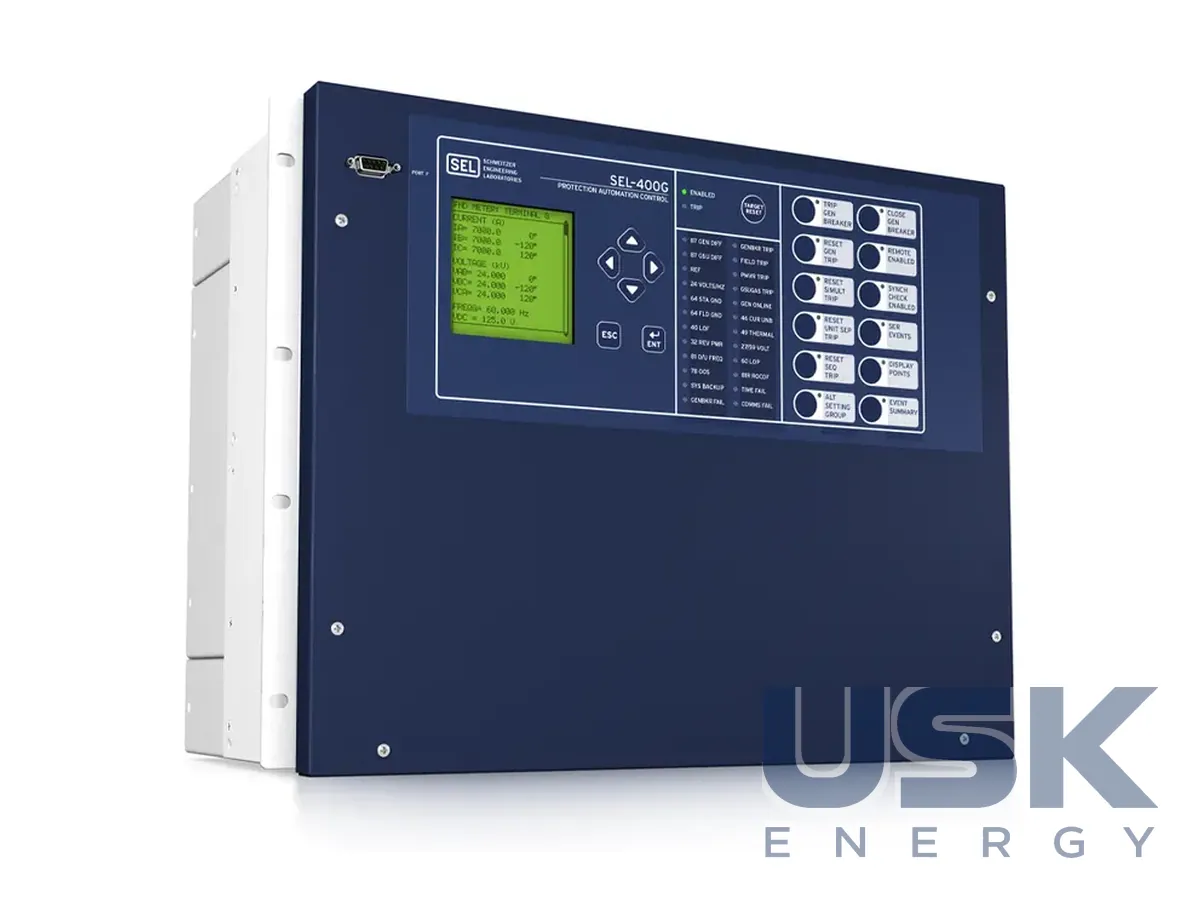

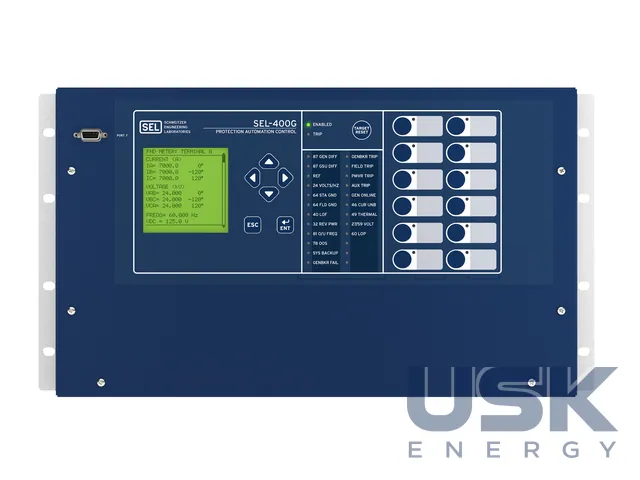

SEL-400G — комплексний захист генератора та блока генератор-трансформатор
SEL-400G виконує основний і резервний захист генератора разом із шинами та блоковим трансформатором в одному пристрої. Термінал має 18 входів струму та 6 входів напруги 0–300 В, діапазон частот 5–120 Гц.
- Входи струму
- 18 (5 А / 1 А / 0,2 А)
- Входи напруги
- 6, 0–300 В
- Діапазон частот
- 5–120 Гц
- Функції
- захист генератора, шин і блокового трансформатора, поперечний дифзахист, автосинхронізація
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SEL-400G збирає в одному корпусі весь релейний захист енергоблока. Він виконує основний і резервний захист генератора, захищає шини генераторної напруги та блоковий трансформатор, тому замість кількох терміналів на блок ставлять один. Термінал розрахований на генератори будь-якої потужності й будь-якого типу, це гідроагрегати ГЕС, оборотні машини ГАЕС, генератори парових і газових турбін. Виробник окремо показує застосування на резервних електростанціях центрів оброблення даних, де SEL-400G захищає генератор і трансформатор, а логіка SELogic виконує переведення навантаження між мережею та власною генерацією без перерви живлення.

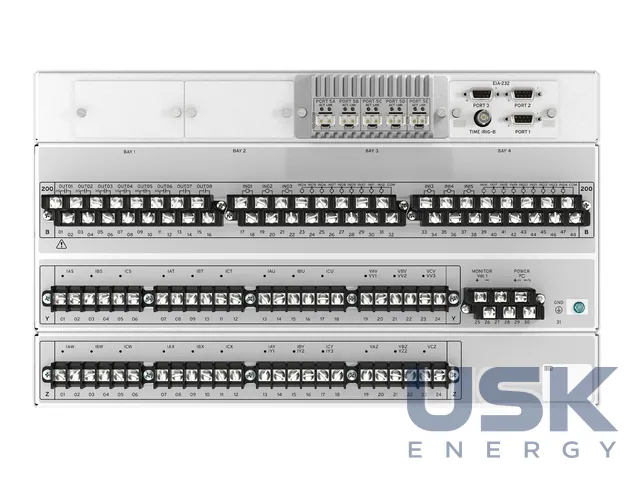

Аналогова частина розрахована на складні схеми блока. 18 входів струму приймають 5 А, 1 А або 0,2 А, 6 входів напруги працюють у діапазоні 0–300 В. Два незалежні універсальні диференційні органи одночасно закривають генератор і блоковий трансформатор, адаптивний дифзахист підвищує стійкість до хибних спрацювань. Поперечний дифзахист виявляє виткові замикання в обмотці статора на ранній стадії, поки пошкодження не зруйнувало ізоляцію сусідніх витків, і ремонт виходить коротшим. До набору входять захист від переходу в руховий режим і захист від втрати збудження.
Замикання на землю в обмотці статора контролюються пасивним і активним методами по всій довжині обмотки, на 100 відсотків. Інтегрувальні таймери розпізнають переміжні замикання й вимикають генератор до того, як замикання стане стійким. Разом з модулем SEL-2664 і терміналом SEL-2664S додається захист від замикань у колі ротора та обмотки збудження. Перше замикання дає лише сигнал, друге призводить до вимкнення, тож агрегат можна лишити в роботі й вивести в ремонт у зручний час. Теплові дані термінал отримує від одного або двох модулів термодатчиків SEL-2600.
Відстеження частоти в діапазоні 5–120 Гц зберігає роботу захистів під час розгону агрегата та частотного пуску від перетворювача. Для ГАЕС є логіка насосного режиму. Термінал сам змінює фазування вибраних ТС під час роботи машини насосом і враховує перестановку фаз реверсивним роз'єднувачем, без зовнішніх реле для перемикання струмових кіл. Вбудований автосинхронізатор підганяє частоту, напругу та фазу й вмикає генератор у мережу, дві частотні зони роблять синхронізацію плавною. Окремий синхронізатор при цьому не потрібен.
Зв'язок будується на картах Ethernet на чотири або п'ять портів з SFP, протоколи IEC 61850 Ed.2.1, Modbus TCP, DNP3, PRP, PTPv2, FTP, Telnet, синхрофазори IEEE C37.118 з точністю за C37.118.1/2-2011, -2014a. Чотири порти EIA-232 працюють з Mirrored Bits і DNP3. Корпус буває заввишки до 8U і вміщує до трьох плат введення-виведення. Живлення 24–48 Vdc, 48–125 Vdc або 110–120 Vac, 125–250 Vdc або 110–240 Vac. Звіти автосинхронізатора, SER та осцилограми в COMTRADE допомагають розбирати пуски, зупинки й аварії. Уставки готують у SEL Grid Configurator або в acSELerator QuickSet SEL-5030.
Технічні характеристики
| Входи струму | 18 (5 А / 1 А / 0,2 А) |
|---|---|
| Входи напруги | 6, 0–300 В |
| Діапазон частот | 5–120 Гц |
| Функції | захист генератора, шин і блокового трансформатора, поперечний дифзахист, автосинхронізація |
| Протоколи | IEC 61850 Ed.2.1, Modbus TCP, DNP3, PRP, PTPv2 |
Запит ціни та строку поставки
SEL-400G — комплексний захист генератора та блока генератор-трансформатор, SEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 90 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких генераторів підходить SEL-400G?
Для генераторів будь-яких типів на ГЕС, ГАЕС, парових і газових турбінах. Термінал захищає також шини та блоковий трансформатор.
Скільки аналогових входів у терміналі?
18 входів струму на 5 А, 1 А або 0,2 А та 6 входів напруги 0–300 В.
Які протоколи зв’язку підтримує SEL-400G?
IEC 61850 Ed.2.1, Modbus TCP, DNP3, резервування PRP і синхронізацію часу PTPv2.
