SEL-351 / SEL-351S / SEL-351A — спрямований МСЗ та автоматика фідерів

Опис

Сімейство SEL-351 охоплює базовий SEL-351, а також SEL-351S і SEL-351A. Ці термінали ставлять на фідери та лінії розподільних мереж і промислових підприємств, де головна задача зводиться до спрямованого МСЗ з повторним увімкненням і резервуванням відмови вимикача. Поточні версії SEL-351 випускаються у виконаннях -5, -6 і -7, у всіх вбудовано Ethernet і синхрофазорні вимірювання.

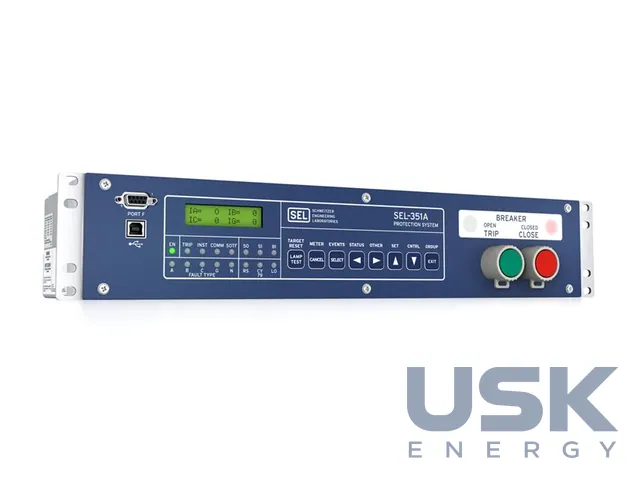

Спрямованість струмових органів дає селективність у мережах із двобічним живленням і в кільцях, де неспрямований захист вимикав би зайві ділянки. Для замикань на землю з малим струмом передбачено чутливий захист SEF. АПВ чотирикратне з контролем синхронізму. ПРВВ працює на той самий вимикач, яким керує термінал. Звіти щодо вимикача показують час останніх операцій вимкнення та ввімкнення, середні значення й тренд за 128 попередніх операцій, і за цими даними планують ревізію приводу до того, як він почне затягувати вимкнення. Для вимкнення та ввімкнення вимикача незалежно від реле на передній панелі на замовлення ставлять кнопки SafeLock з яскравими світлодіодами, їх розведено прямо на окремі клеми.

Синхрофазори передаються за IEEE C37.118 через вбудований Ethernet, до 60 повідомлень за секунду. Вбудований PMU дає дані для моніторингу мережі в масштабі енергосистеми й допомагає помітити розвиток лавини напруги до того, як вона охопить сусідні вузли. Облік у терміналі замінює зовнішні прилади. Він показує активну та реактивну потужність, енергію, коефіцієнт потужності, діючі значення та пікові навантаження, а гармоніки вимірюються до 16-ї. Опційно доступний моніторинг якості електроенергії, який записує провали, перенапруги та перерви живлення.

Канал Mirrored Bits передає дискретні сигнали між терміналами напряму, без проміжної телемеханіки. Так будують блокування, телеприскорення та обмін командами між сусідніми підстанціями. Мережею працюють багатосесійні Modbus TCP, Modbus RTU, DNP3 і на замовлення IEC 61850, які конфігурують в Architect SEL-5032. Порти Ethernet бувають подвійними мідними з резервуванням або одинарними чи подвійними оптичними. Для інженерного доступу є порт EIA-485. Час можна отримувати через SNTP наявною мережею з точністю 5 мс як резерв до точнішого IRIG-B. Уставки готують у QuickSet SEL-5030. Програма зберігає уставки офлайн, порівнює їх із завантаженими в термінал і дає редагувати рівняння SELogic, тож типовий набір для фідерів тиражують на десятки приєднань без ручного введення.

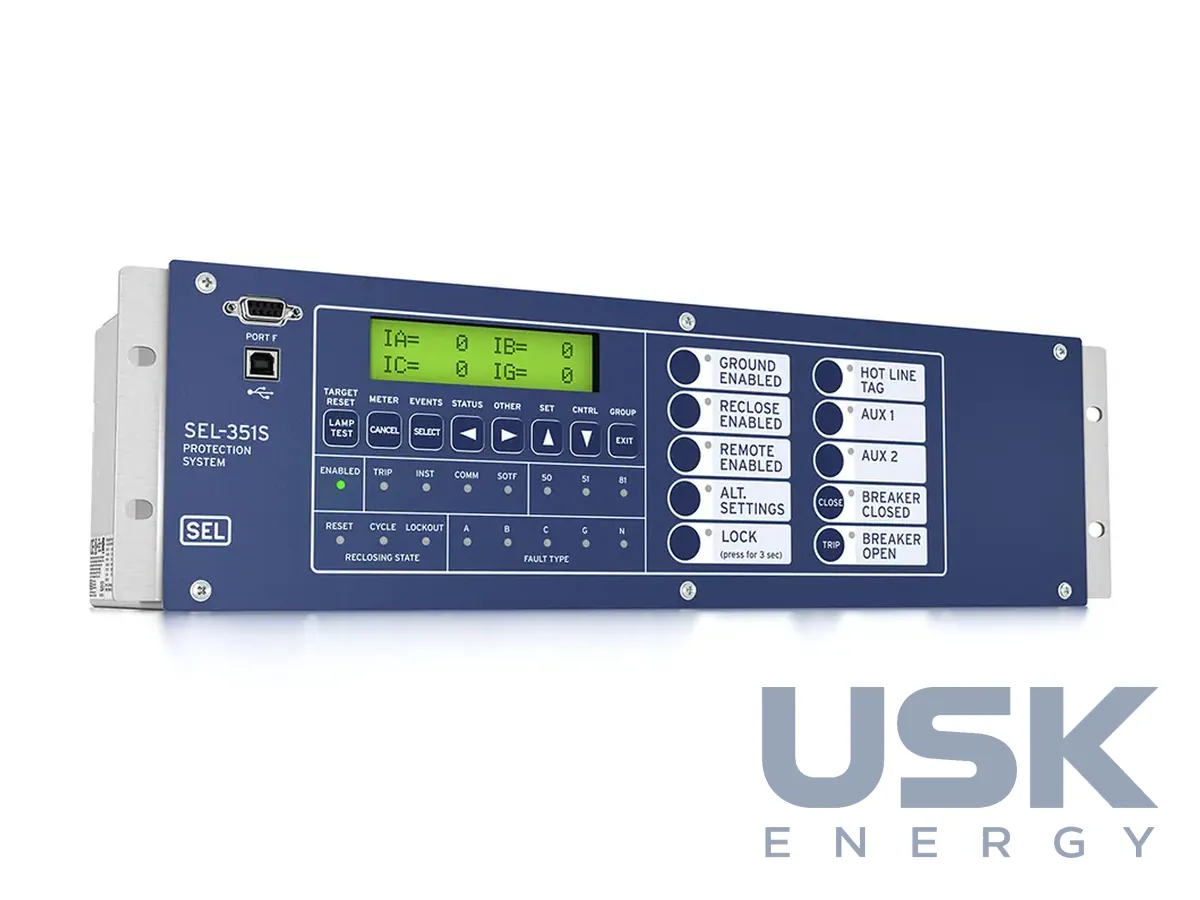

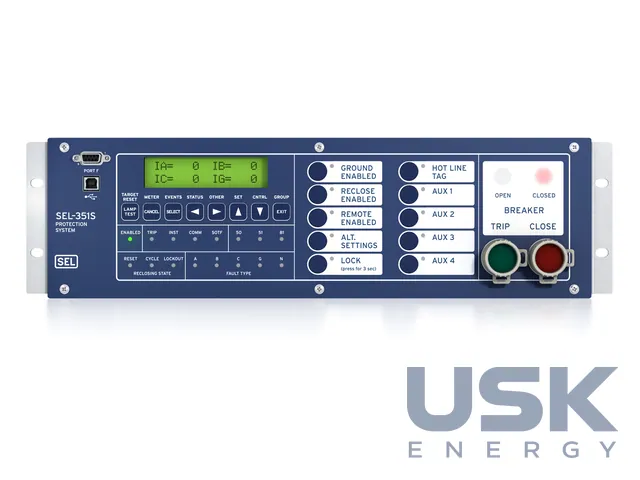

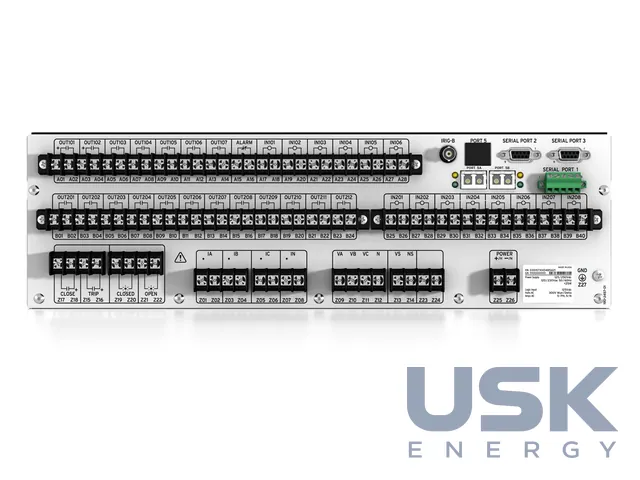

Корпуси випускаються заввишки 2U і 3U, для стійки, панелі або виступного монтажу. Розширений ввід-вивід дає запас під схеми автоматики приєднання. Для цехів з агресивною атмосферою плати вкривають захисним лаком від сірководню, хлору, солі та вологи. У поєднанні з індикаторами пошкоджень на лінії термінал допомагає скоротити час пошуку пошкодження в розподільній мережі, за даними виробника на 50 відсотків.
