SEL-2731 / 2741 / 2730M / 2740S — промислові Ethernet-комутатори для підстанцій
Керовані Ethernet-комутатори SEL у виконанні для підстанцій і промислових об'єктів, до 24 портів із SFP-оптикою на відстань до 80 км. Вони працюють у мережах IEC 61850, SCADA та інженерного доступу.
- Стандарти
- IEEE 1613 Class 1, IEC 61850-3, IEC 60255
- Порти
- до 24, SFP-оптика до 80 км
- Технології
- RSTP, OT SDN
- Температура
- –40…+85 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Комутатори SEL-2731, SEL-2741, SEL-2730M і SEL-2740S будують локальну мережу всередині підстанції або промислового об'єкта. Через них ідуть повідомлення GOOSE між терміналами РЗА за IEC 61850, трафік диференційного захисту, опитування SCADA, дані АСУ ТП і сеанси інженерного доступу до пристроїв. Докладні матеріали виробника стосуються SEL-2731, інші моделі родини виконують те саме завдання в інших форматах корпусу та з іншим набором портів. Для SEL-2730M у SEL є окремі посібники з ізоляції повідомлень GOOSE і захисту мережі на другому рівні від типових атак.

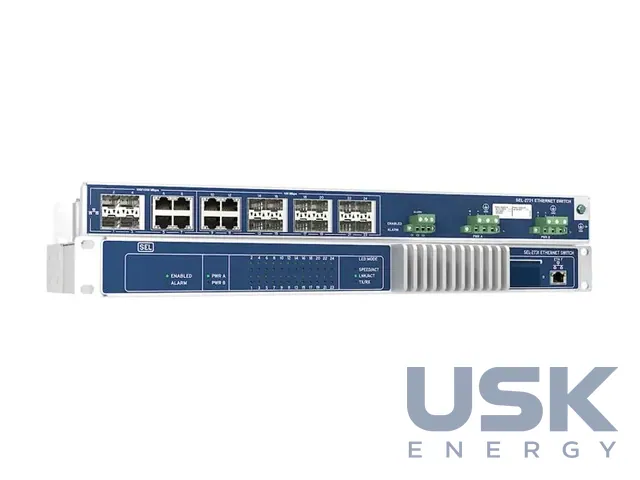

SEL-2731 має вісім портів 100/1000 Мбіт/с і шістнадцять портів 100 Мбіт/с, разом 24. Кожен порт замовляють мідним або з гніздом SFP, типи портів комбінують групами по чотири. Комутатор приймає оптичні модулі SFP як SEL, так і сторонніх виробників, що працюють на 100BASE або 1000BASE, запас оптичного бюджету великий, і через SFP-оптику вузли зв'язуються на відстані до 80 км. Живлення одинарне або подвійне, високої чи низької напруги. З подвійним блоком пристрій підключають до основного й резервного джерела, і втрата одного з них не виводить комутатор з роботи. Корпус випускають для монтажу на панель, на поверхню або в стійку.
Площину керування замовляють в одному з двох варіантів. Класичний варіант побудовано на RSTP. Другий варіант, OT SDN, працює разом із програмою SEL-5056 і використовує принцип заборони за замовчуванням. Проходять лише пакети, що збігаються із заздалегідь дозволеними потоками, решта відкидається або йде в систему виявлення вторгнень. У режимі OT SDN немає таблиць MAC, широкомовного трафіку й заблокованих портів, тому задіяно всі 24 порти, а перемикання на резервний шлях триває менш ніж 100 мкс. Керувальний канал захищено протоколом OpenFlow 1.3 поверх TLS. Перехід між RSTP і OT SDN виконують оновленням прошивки просто на об'єкті.
Для пріоритизації трафіку є VLAN, доступно понад 4 тисячі ідентифікаторів, і чотири черги зі зваженим циклічним обслуговуванням 8:4:2:1 або строгим пріоритетом. Функція BPDU Guard блокує несанкціоноване розширення мережі, обмеження швидкості захищає клієнтів від перевантаження, будь-які порти можна дзеркалити на систему виявлення вторгнень. Стан контролюють через Syslog і SNMP з розширеною базою MIB. Як прозорий годинник PTP комутатор підтримує профіль IEEE C37.238-2017 і дає субмікросекундну синхронізацію кінцевих пристроїв, синхронізація самого комутатора йде за NTP або ACTS. Налаштування змінюють через захищений вебінтерфейс HTTPS із централізованим доступом через LDAP чи RADIUS або завантажують з файлу конфігурації, що спрощує резервне копіювання.
Комутатор не має вентиляторів та інших рухомих частин. Він відповідає IEEE 1613 Class 1, IEC 61850-3 та IEC 60255 для пристроїв зв'язку на підстанціях, робочий діапазон температур від –40 до +85 °C. Для пусконалагодження передбачено автоматичне введення через SEL-5056, кілька режимів світлодіодної індикації та інтерфейси оркестрації для наскрізного створення каналів. Разом із застосунком SEL Flow Auditor програма збирає звіти щодо відкритих портів і сервісів для вимог NERC CIP-007-6 R1.1 без активного сканування мережі.
Технічні характеристики
| Стандарти | IEEE 1613 Class 1, IEC 61850-3, IEC 60255 |
|---|---|
| Порти | до 24, SFP-оптика до 80 км |
| Технології | RSTP, OT SDN |
| Температура | –40…+85 °C |
Запит ціни та строку поставки
SEL-2731 / 2741 / 2730M / 2740S — промислові Ethernet-комутатори для підстанцій, SEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8517 62 00 00 |
|---|---|
| HS, 6 знаків | 8517 62 |
| CN (ЄС) | 8517 62 00 |
| HTSUS (США) | 8517 62 00 90 |
| Митний тариф КНР | 8517 62 39 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яким стандартам відповідають комутатори?
IEEE 1613 Class 1, IEC 61850-3 та IEC 60255. Це вимоги до обладнання, що працює в умовах підстанції.
Скільки портів і на яку відстань працює оптика?
До 24 портів, оптичні SFP-порти на відстань до 80 км.
У якому діапазоні температур працюють комутатори?
Від –40 до +85 °C. Резервування мережі через RSTP, підтримується також OT SDN.
