SEL-2664S / SEL-2664 — захист статора та ротора генератора від замикань на землю

Опис

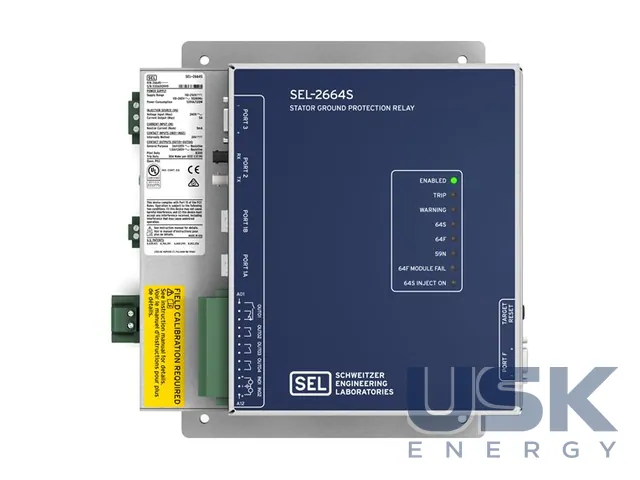

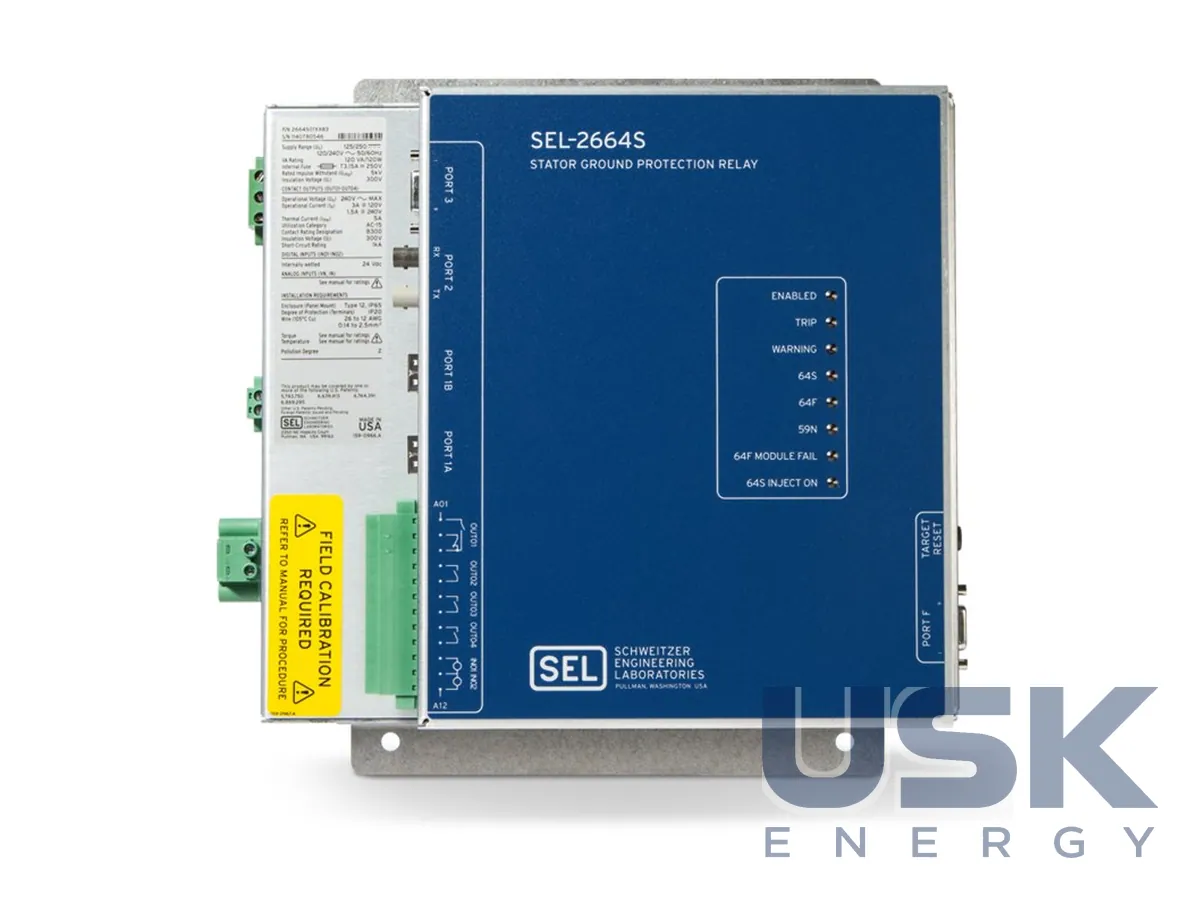

SEL-2664S захищає обмотку статора генераторів з високоомним заземленням нейтралі від замикань на землю. Класичний захист за напругою нейтралі працює лише на машині, що обертається та збуджена, і погано бачить замикання поблизу нейтралі. SEL-2664S поєднує його з методом накладання сигналу, тому контролює ізоляцію в зупиненому стані, під час пуску та в роботі. Пошкоджену ізоляцію виявляють ще до того, як генератор збуджено й увімкнено в мережу, і машину не подають під напругу з дефектом. Модуль SEL-2664 додає до цього захист ротора від замикань на землю.

Принцип ґрунтується на багаточастотному накладанні сигналу та контролі напруги нейтралі. Термінал подає в коло нейтралі сигнал із кількох частот, можна задати до чотирьох окремих частот, і за відгуком обчислює опір ізоляції статора відносно землі. Накладений сигнал не залежить від обертання машини. Кілька частот потрібні для того, щоб під час пуску, коли частота самого генератора проходить через увесь діапазон, у захисту не виникало сліпих зон. Орган підвищення напруги нейтралі працює паралельно й доповнює метод накладання в робочому режимі.

Точність вимірювання залежить від параметрів конкретної установки, тому під час пусконалагодження застосовують калібрувальний модуль SEL-4664. Він автоматично обчислює опори проводів і враховує їх під час розрахунку опору ізоляції, це спрощує та пришвидшує введення в роботу. Для відповідальних агрегатів два SEL-2664S вмикають паралельно й отримують резервований захист статора від замикань на землю. SEL-2664S працює як самостійний пристрій або разом із захистом генератора SEL та інших виробників, під час реконструкції наявну схему захисту майже не доводиться змінювати.

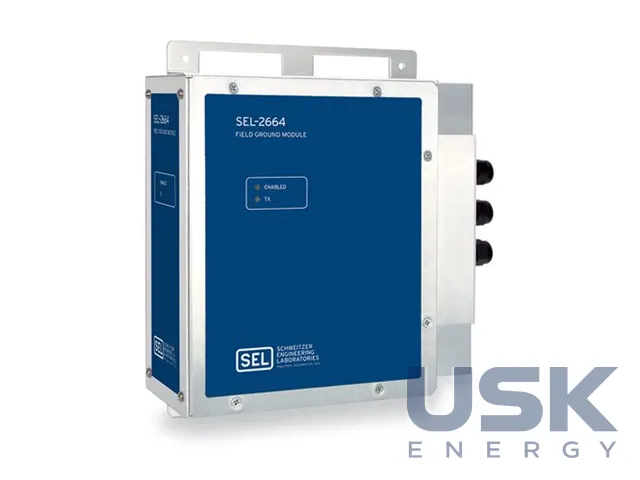

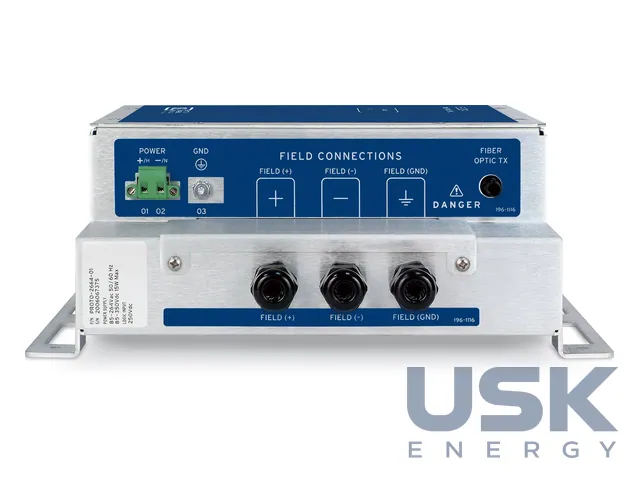

Модуль SEL-2664 підключається до кола збудження й вимірює опір ізоляції обмотки ротора відносно землі методом накладання комутованої постійної напруги. У зв'язці з SEL-2664S він виявляє замикання на землю в колі ротора. Модуль також працює спільно з терміналами захисту генераторів SEL-300G, SEL-400G і SEL-700G. Зазвичай перше замикання в роторі лише сигналізується, а дію на вимкнення налаштовують за другого, тож агрегат можна залишити в роботі до планової зупинки.

SEL-2664S випускають для настінного монтажу, на панель і в стійку. Живлення 125/250 Vdc або 110/240 Vac, чотири вихідні контакти розраховані на вимкнення, є два дискретні входи, вісім світлодіодів і кнопка скидання індикації. Зв'язок через один оптичний послідовний порт, два оптичні порти Ethernet і два порти EIA-232, протоколи Modbus, DNP3, Telnet, IEC 61850 і FTP. Команди вимкнення можна передавати за Mirrored Bits і повідомленнями GOOSE IEC 61850. Плати вкрито захисним лаком від сірководню, хлору, солі та вологи, пристрій витримує вібрацію, імпульсні перенапруги, швидкі перехідні процеси й екстремальні температури нарівні з терміналами релейного захисту SEL.
