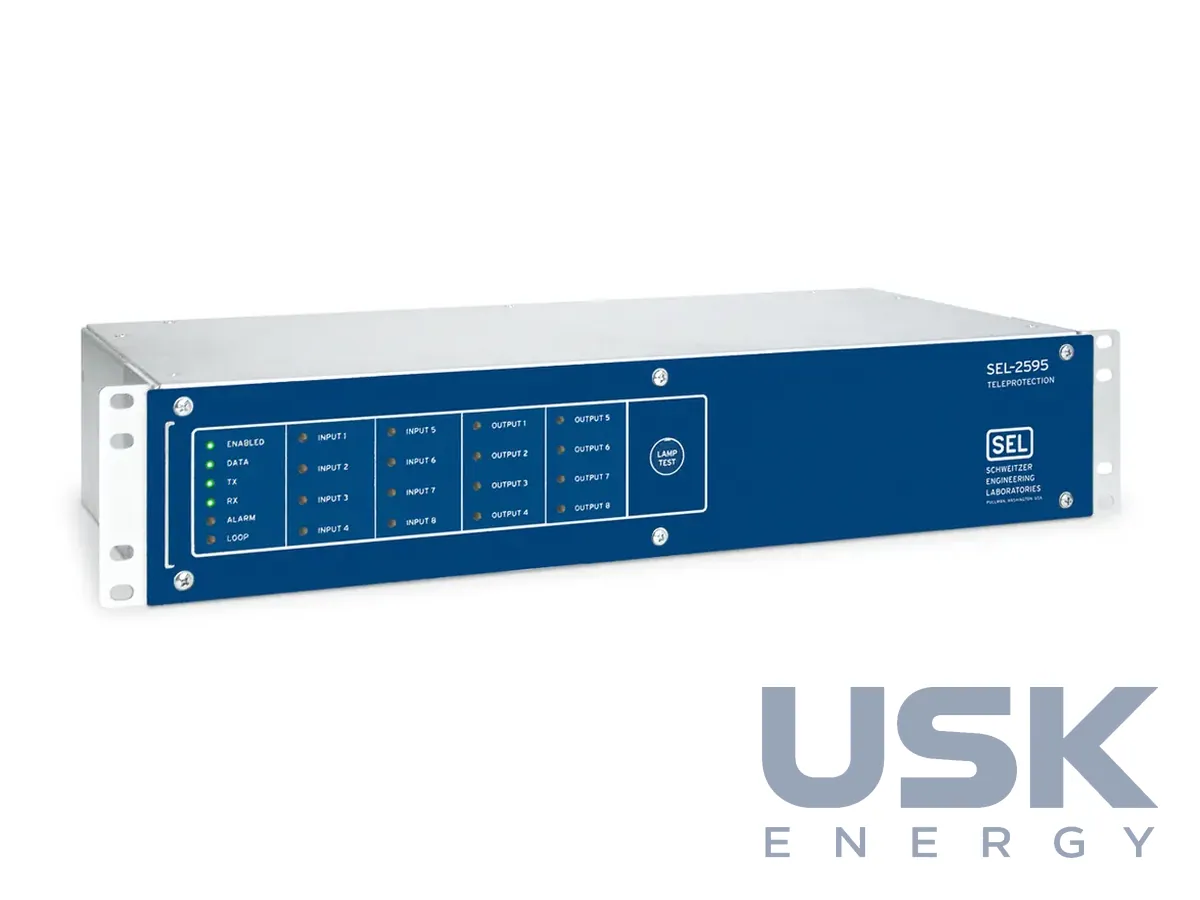

SEL-2595 — термінал телезахисту (передавання команд РЗА)

Опис

SEL-2595 передає команди релейного захисту між підстанціями. Термінал на одному кінці лінії приймає замикання контакту від захисту, кодує його й відправляє на інший кінець, де такий самий термінал замикає вихідний контакт. Так організовують дозвільні, блокувальні та прямі телевимкнення. Кожен термінал має вісім двонапрямлених каналів, тобто передає до 8 команд у кожен бік. Серед типових схем з каналом зв'язку POTT з дозвільним сигналом, DCB з блокувальним сигналом, DCUB з деблокуванням і DTT, пряме телевимкнення вимикача віддаленої підстанції, наприклад у разі відмови вимикача або пошкодження трансформатора на відпайці.

Зв'язок іде двома шляхами. Термінали з'єднують напряму парою оптичних волокон або підключають до цифрового мультиплексора T1 чи SONET, який уже є на підстанції. Оптичний інтерфейс виконано за IEEE C37.94, тому SEL-2595 підключається до стандартного порту мультиплексора без перетворювачів. У мультиплексорі термінал займає один часовий слот 64 кбіт/с. Час передавання команди між двома терміналами, увімкненими зустрічно, становить менше 5,5 мс, для схем з каналом зв'язку цього досить, щоб канал не затягував вимкнення КЗ. Використання вже наявних каналів зв'язку підстанції звільняє від прокладання окремої лінії під телезахист. Якщо мультиплексори на об'єкті вже працюють за IEEE C37.94, термінал займає в них мінімум ресурсу й не потребує окремого обладнання ущільнення.

Цифровий канал з виявленням помилок дає кращу захищеність від хибних команд, ніж апаратура на тональних частотах, де завада в каналі може бути сприйнята як сигнал. Термінал постійно самотестується, тому несправність каналу чи самого пристрою видно одразу, а не під час першої відмови захисту. Так допоміжні функції, які раніше виконували проміжні реле, працюють стійкіше й під постійним контролем.

Оптику використовують і всередині підстанції. Термінал з'єднують волокном з пристроями захисту та зв'язку, а контрольні кабелі до виносних шаф замінюють оптичними. Так зникають шляхи заносу небезпечних напруг під час КЗ на землю та різниці потенціалів контурів заземлення, а також наведення на довгі мідні кола. Для персоналу й для апаратури зв'язку це помітно безпечніше, ніж протягувати мідь між будівлею зв'язку та релейною залою.

Входи й виходи команд позначають наклейками, які користувач підписує сам, і на лицьовій панелі одразу видно призначення та стан кожного каналу. Типова модель 2595#0101 розрахована на передавання контактів через швидкий оптичний інтерфейс. Під час проєктування визначають, скільки команд потрібно передавати, яким шляхом піде канал, напряму волокном чи через наявний мультиплексор, і які схеми захисту ним користуватимуться. Канали призначають командам захисту, телевимкнення та блокування за проєктом РЗА конкретної лінії.
