SEL-2523 / SEL-2522 / SEL-2533 — панелі аварійно-попереджувальної сигналізації

Опис

Панелі SEL-2523, SEL-2522 і SEL-2533 працюють як центральна аварійно-попереджувальна сигналізація на щитах керування підстанцій і електростанцій. Вони збирають дискретні сигнали від захистів, автоматики та допоміжного обладнання, показують їх операторові світловими табло, подають звуковий сигнал і водночас передають ті самі сигнали в SCADA. Тому дублювати проводку дискретних сигналів на RTU і DCS не потрібно. Найдокладніше виробник описує SEL-2523, інші моделі родини виконують те саме завдання в іншому виконанні.

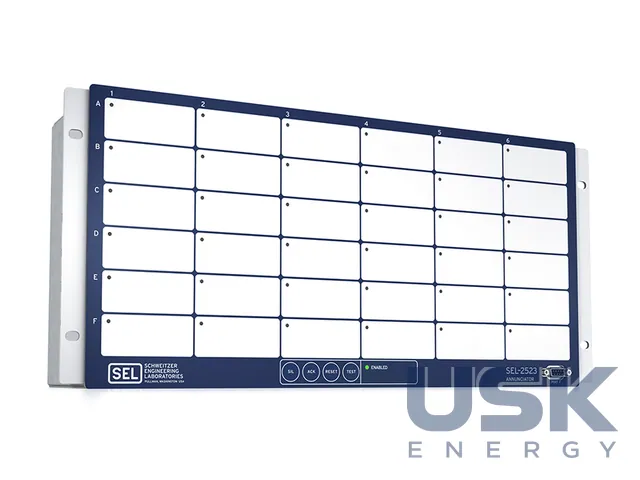

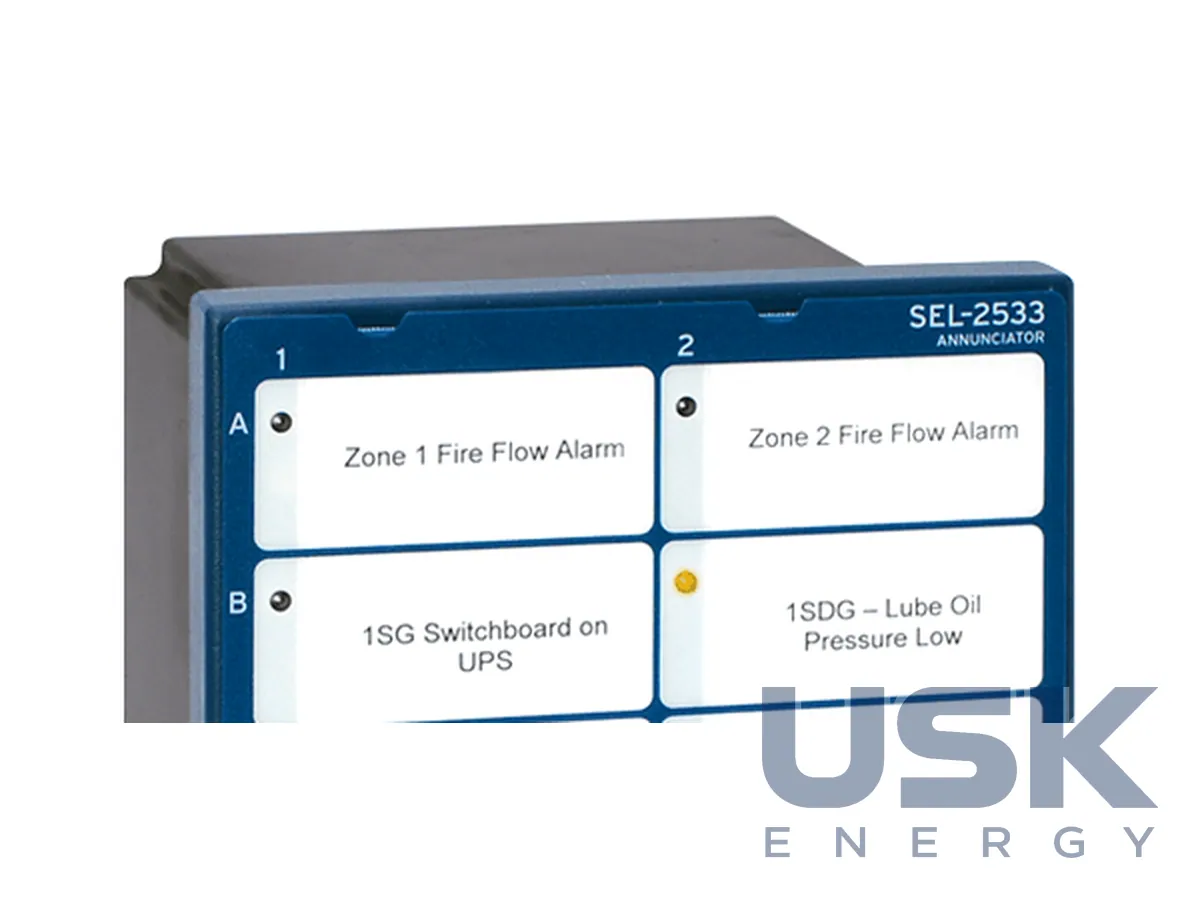

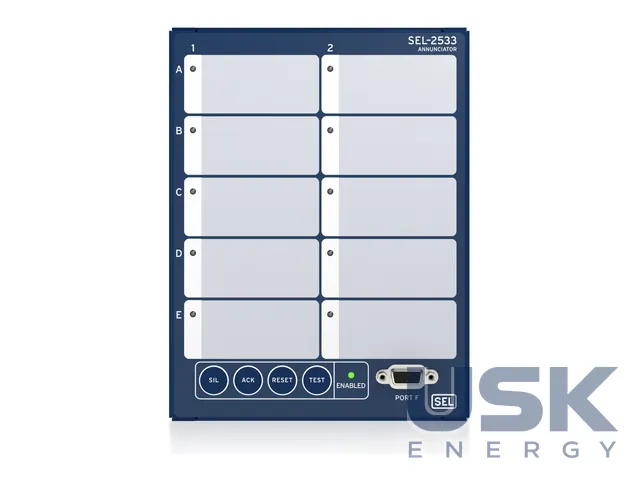

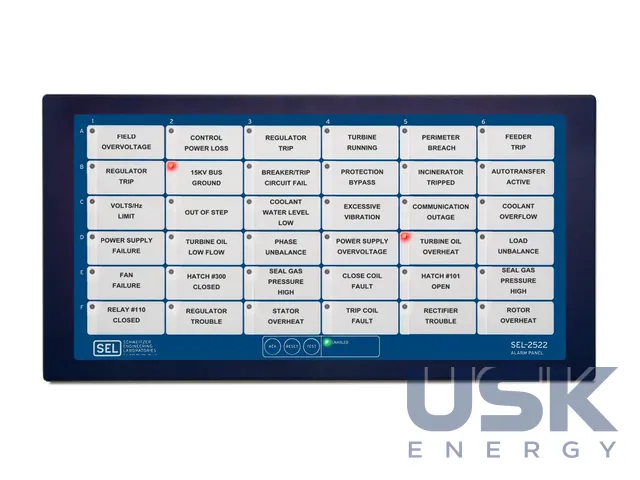

SEL-2523 має 42 входи й 11 вихідних контактів і до чотирьох портів зв'язку з протоколами DNP3, Modbus і SEL, включно з Mirrored Bits. На лицьовій панелі до 36 сигнальних точок зі світлодіодами, рядки та стовпці підписуються окремо. Змінні вставні етикетки постачаються з надрукованим заводським текстом і порожніми, їх друкують на будь-якому принтері за шаблоном виробника. Якщо склад контрольованого обладнання змінюється, підписи міняють просто на місці. Кнопки зняття звуку, квитування, скидання та перевірки табло винесено на лицьову панель, поруч передній порт EIA-232 для доступу до уставок і стану.

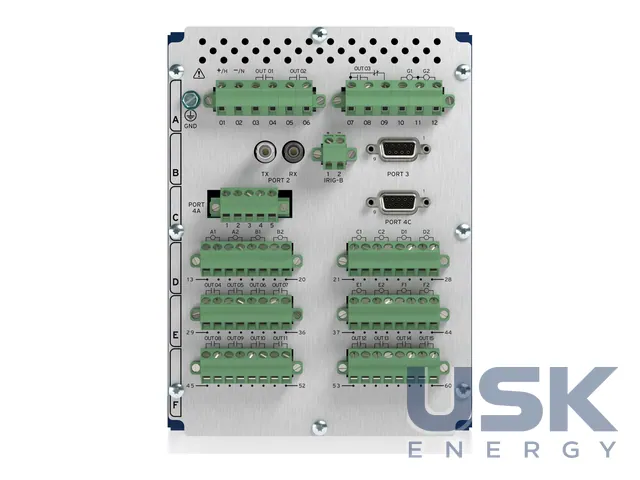

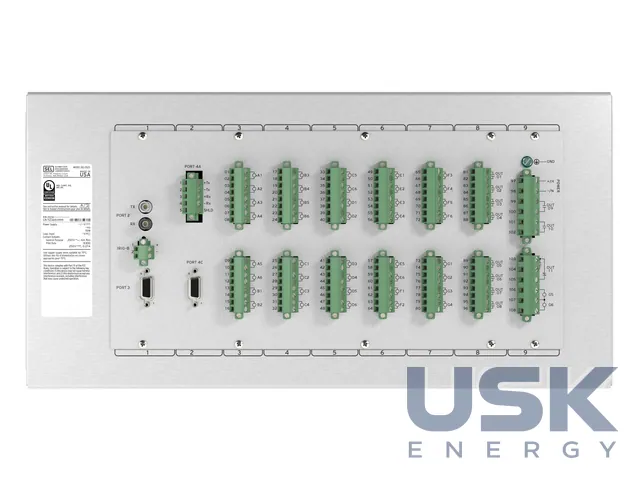

Логіка оброблення сигналів програмується. Входи та дані, отримані каналами зв'язку, поєднують у власні умови сигналізації без додаткового монтажу проводів, а кількість сигнальних точок задають рівно такою, яка потрібна об'єкту. Для об'єктів з великою кількістю сигналів ставлять кілька панелей. Послідовність квитування вибирають із шести стандартних варіантів ISA-18.1, щоб поведінка табло збігалася з прийнятим на об'єкті порядком. Вихідні контакти використовують для загального звукового сигналу, виклику чергового та передавання узагальнених сигналів на інші щити. Монтаж простий, проводку підключають до клем, а конфігурацію переносять з файлу уставок на наступні панелі того самого об'єкта.

Вбудований реєстратор послідовності подій фіксує кожне спрацювання та повернення. Для кожної точки задаються свої назви станів, тож оператор і фахівець з розбору аварій одразу бачать, що саме сталося. Стандартний вхід IRIG-B синхронізує мітки часу з точністю до 1 мс, повідомлення з мітками передаються за DNP3 або протоколом SEL Fast SER. Це потрібно для відновлення точної послідовності спрацювань під час розбору аварії разом із записами терміналів РЗА.

Пусконалагодження й перевірку ведуть в acSELerator QuickSet SEL-5030. Програма показує стан панелі в реальному часі на екрані HMI, а віртуальна лицьова панель дає змогу працювати з нею віддалено. Опційна плата зв'язку додає порт EIA-232 або EIA-485. Вбудований блок живлення розрахований на 24–48 Vdc, 110–250 Vdc або 110–240 Vac, великий набір напруг живлення та входів дає змогу поставити панель практично в будь-яку систему оперативного струму. Панель розрахована на жорсткі вимоги щодо вібрації, електростатичних розрядів, електромагнітних завад і температури.
