SEL-2488 / 2401 / 2407 — супутникові годинники точного часу для підстанцій

Опис

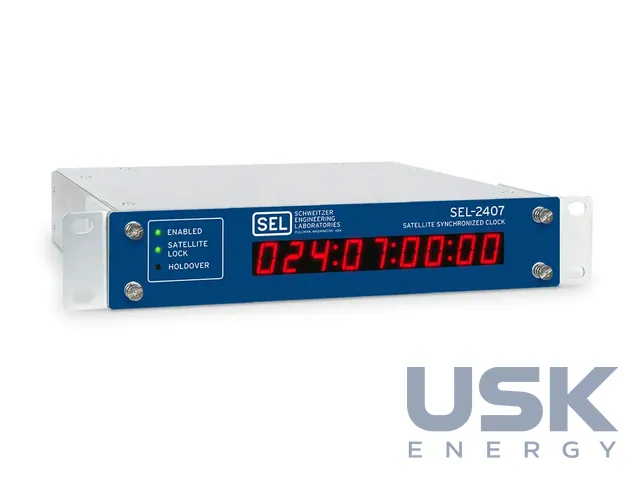

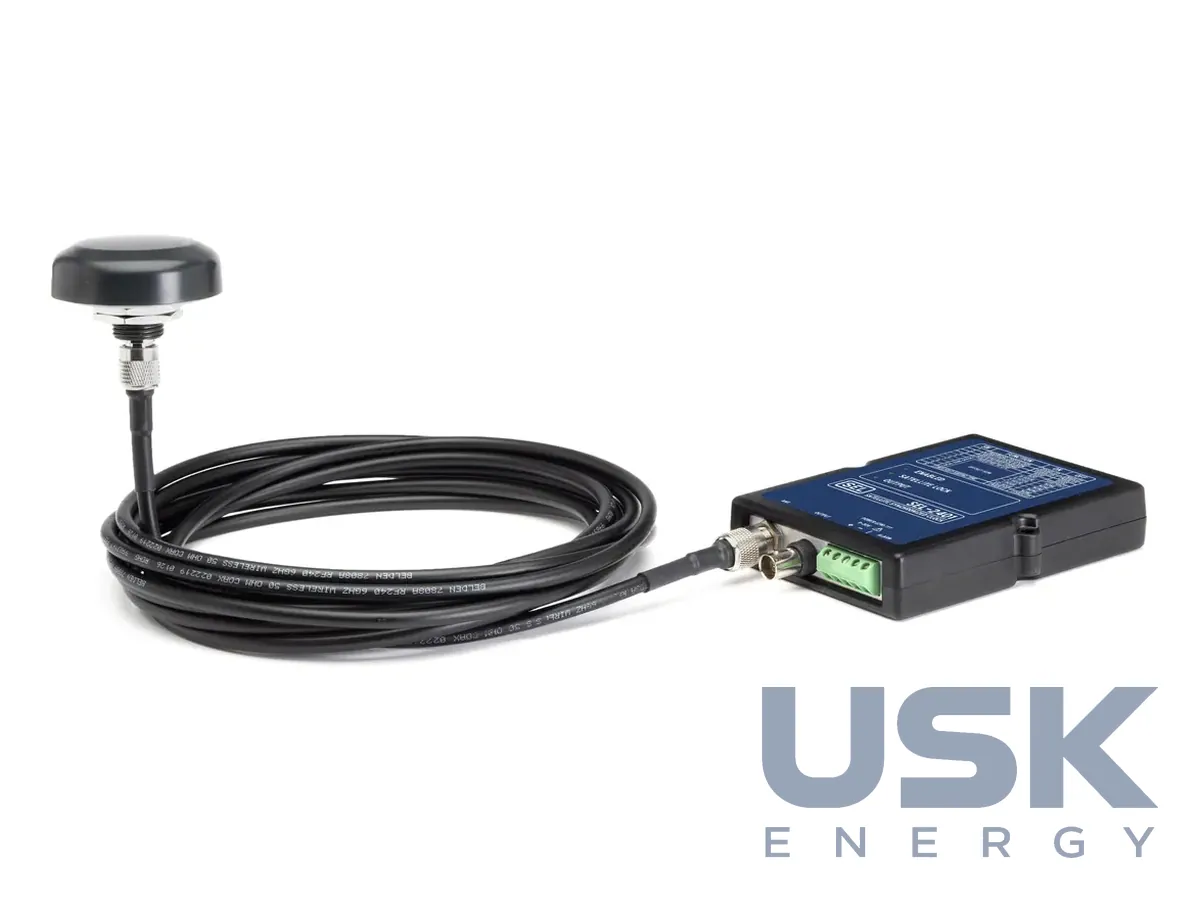

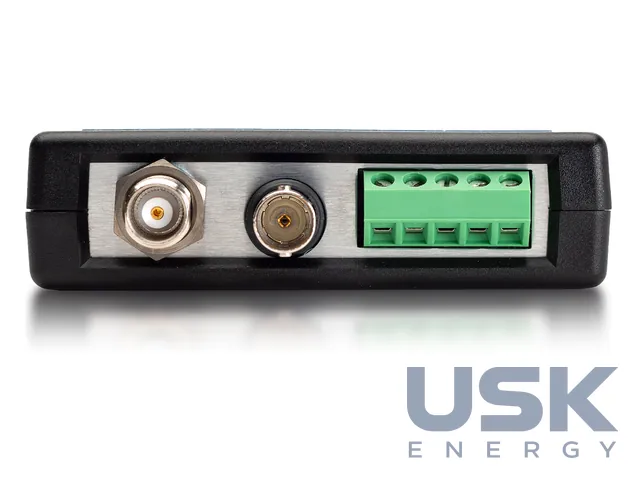

Супутникові годинники SEL-2488, SEL-2401 і SEL-2407 дають єдиний час усім пристроям підстанції. Термінали РЗА, реєстратори аварійних подій, PMU та пристрої цифрової підстанції ставлять мітки часу за одним джерелом, тому записи з різних кінців лінії та з різних об'єктів зводяться без ручного підганяння. Для синхрофазорів, Sampled Values та визначення місця пошкодження за біжучою хвилею це обов'язкова умова. Найрозвиненіша модель родини це SEL-2488, мережевий годинник з кількома джерелами опорного часу й великим набором виходів. SEL-2401 і SEL-2407 закривають простіші завдання, їх порівняння з SEL-2488 виробник наводить в окремій таблиці.

Основне джерело часу GPS або PTP. Порядок джерел задається списком пріоритетів, і в разі збою супутникового сигналу годинник автоматично переходить на наступне. Як джерело й на виході підтримуються профілі PTP IEEE C37.238-2011/2017 для енергосистем, IEC/IEEE 61850-9-3:2016 для автоматизації та ITU-T G.8275.1 для телекомунікацій. З опцією grandmaster SEL-2488 працює як провідний годинник PTP за IEEE 1588-2008. Сигнал GLONASS через антену SEL-9524B використовується для перевірки GPS. Якщо приймач захопив підроблений сигнал, розбіжність між системами виявляє атаку.

У разі втрати супутників через відмову антени, глушіння або сонячні спалахи годинник плавно переходить на внутрішній генератор. Відхід часу за 24 год залежить від генератора, 315 мкс у TCXO, 5 мкс в OCXO і до 2,5 мкс у DOCXO. Після зникнення живлення вбудований годинник реального часу одразу видає приблизний час, поки SEL-2488 знову не знайде опорне джерело. Затримку в кабелі антени та у вихідних кабелях компенсують налаштуванням для кожного порту.

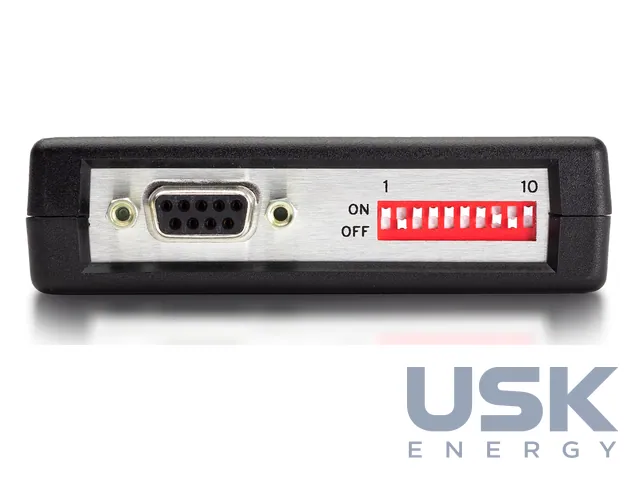

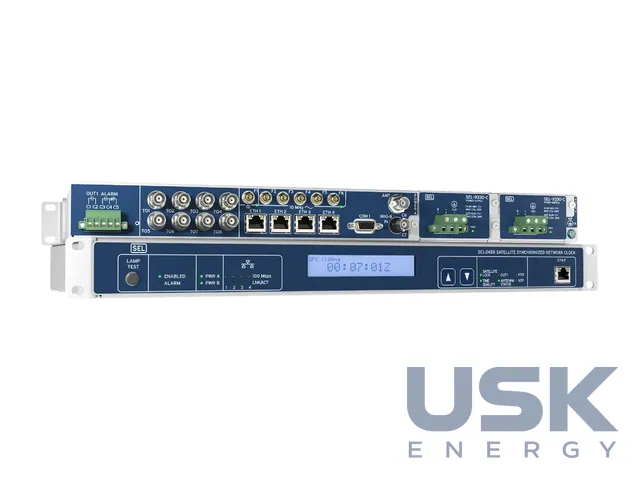

Виходи розраховані на різне обладнання. Вісім портів BNC налаштовуються на демодульований або модульований IRIG-B та імпульси часу, модульований сигнал доступний на чотирьох з них. Точність виходів IRIG-B, PPS і PTP за даними позиції ±100 нс. Порт DB-9 працює з оптичними приймачами-передавачами SEL-2812 і SEL-3405 для передавання IRIG-B волокном. Опційно додаються порти SMA з частотою 10 МГц, один з меандром і п'ять із синусом, та вихід 1 PPS. Чотири порти Ethernet роздають NTP і PTP у чотири незалежні мережі, для серверів і комп'ютерів з NTP або SNTP.

SEL-2488 підтримує до двох інтерфейсів PRP з дублюванням трафіку у дві мережі й працює в них як годинник з подвійним підключенням, замість PRP можна об'єднати пару портів у режим основний і резервний. Журнал зберігає до 60 тисяч повідомлень syslog і пересилає їх на три сервери, є пастки SNMP і контакт аварії. Блок живлення на замовлення дублюється з гарячою заміною. Годинник працює за температури від –40 до +85 °C і відповідає IEEE 1613 Class 2, IEC 61850-3 та IEC 60255. Налаштування через вебінтерфейс HTTPS на передньому порту, екран SkyView допомагає розбирати проблеми з антеною та сигналом.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
