SEL-2414 — контролер автоматики трансформатора (РПН і охолодження)

Опис

SEL-2414 встановлюють у шафу автоматики силового трансформатора, і в одному корпусі він поєднує дві задачі, які раніше виконували різні прилади. Перша задача теплова. Контролер розраховує старіння ізоляції за тепловою моделлю IEEE C57.91-2011 або IEC 60076-7:2018, причому модель налаштовується під різні схеми обмоток, зокрема групу з трьох однофазних трансформаторів. Температуру навколишнього повітря та верхніх шарів оливи він вимірює безпосередньо, через карту входів термоопорів або термопар. Друга задача стосується напруги. Регулятор РПН підтримує напругу на боці навантаження, а за даними теплового моніторингу контролер вмикає та вимикає групи охолодження, і охолоджувачі працюють тоді, коли це справді потрібно трансформатору.

Для паралельної роботи об'єднують до чотирьох контролерів SEL-2414. Вони обмінюються даними через Ethernet із заздалегідь підготовленими налаштуваннями, узгоджують положення перемикачів і тримають спільну напругу. Метод обирають під час налагодження, за схемою провідний і ведені або за кутом струму. Контролер відстежує до 32 положень РПН і до 3 положень нейтрального перемикача, видає сигнал у разі перевищення кількості перемикань і під час «гойдання» регулятора. Він також стежить за наскрізними КЗ, які створюють механічне та термічне навантаження на обмотки. Датчики рівня і тиску оливи підключаються як дискретні або аналогові сигнали, тривоги призначаються за тепловим станом трансформатора чи за іншими умовами.

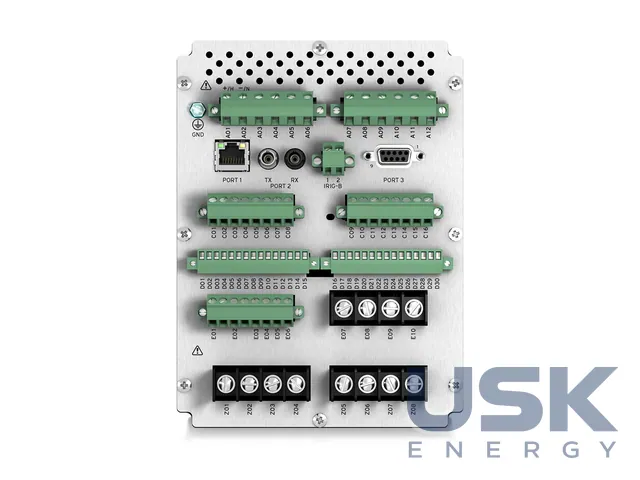

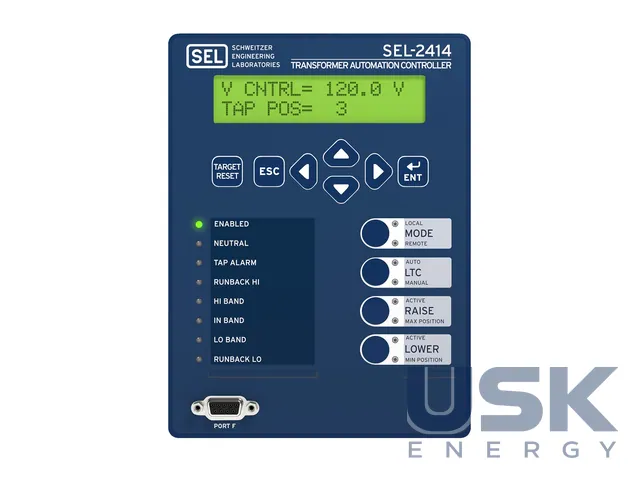

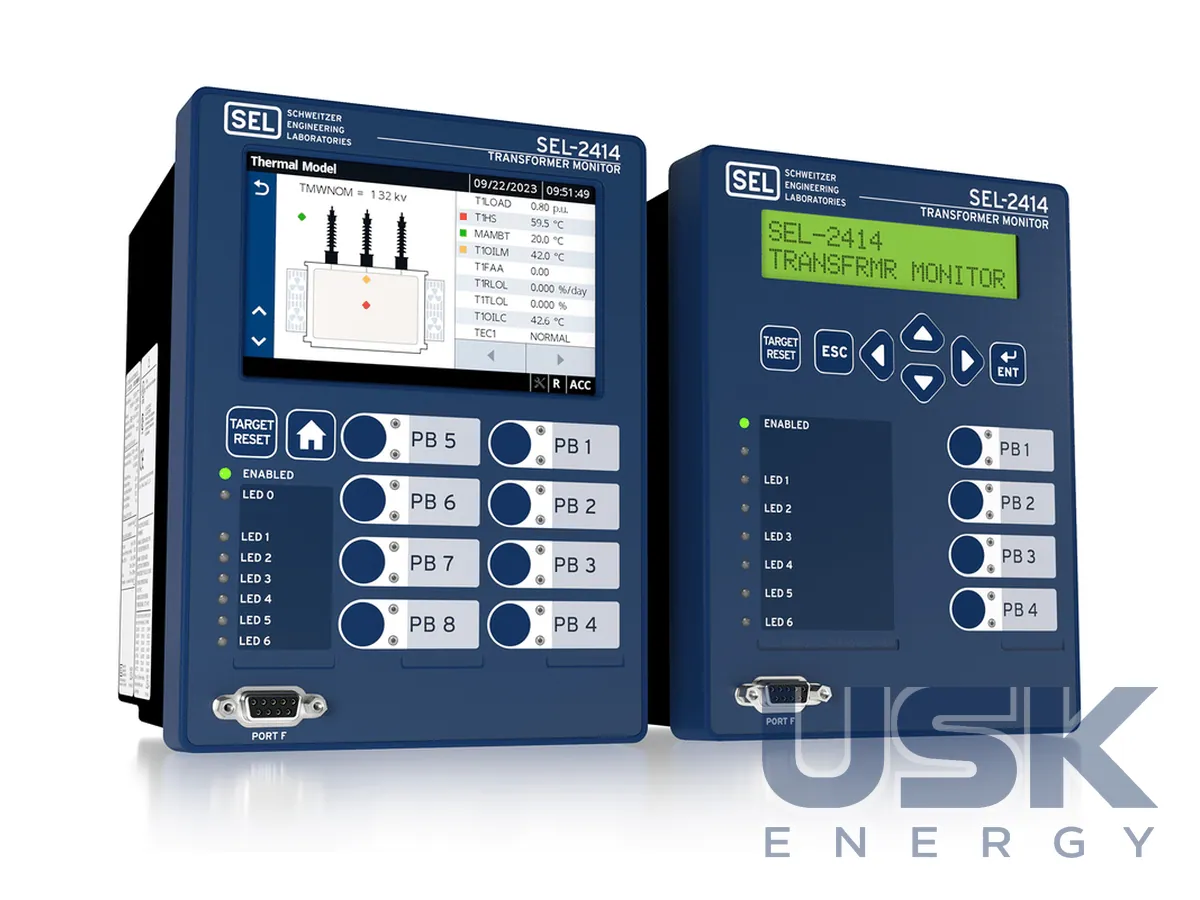

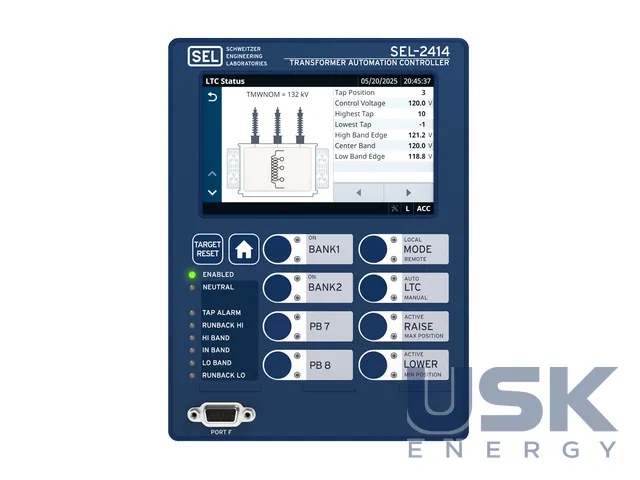

Базовий блок має три дискретні виходи та два дискретні входи, ще чотири слоти приймають карти SELect I/O. Серед них послідовний порт EIA-232/EIA-485, карти на 8 аналогових, 8 або 14 дискретних входів, 8 електромеханічних виходів у різних комбінаціях контактів, швидкі сильнострумові виходи, 4 аналогові входи з 4 аналоговими виходами, входи змінного струму та напруги, а також 10 входів RTD або RTD/TC. Індикація буває двох видів, дворядковий РК-дисплей на 16 символів або кольоровий сенсорний екран 5 дюймів із роздільною здатністю 800 × 480 пікселів. Живлення замовляють на 24/48 В постійного струму або на 110/250 В постійного та 110/230 В змінного струму. Робочий діапазон температур контролера від –45 до 85 °C. Корпус зроблено за тими самими стандартами МЕК, що й релейні захисти SEL, він витримує вібрацію, імпульсні перенапруги та швидкі перехідні завади. Для агресивного середовища плати вкривають захисним лаком від сірководню, хлору, солі та вологи.

Реєстратор послідовності подій зберігає до 1024 записів SER із міткою часу до мілісекунди. Разом з аналоговими трендами й осцилограмами це спрощує пусконалагодження та розбір аварій, звіти про події вивантажуються у форматах EVE, CEV і COMTRADE. У SCADA контролер підключається через Modbus, DNP3 або IEC 61850 Edition 2, підтримує PRP, RSTP, синхронізацію SNTP і PTP, FTP, Telnet і протоколи SEL на кшталт Mirrored Bits та Fast Meter. Налаштування виконують в acSELerator QuickSet SEL-5030 з графічним редактором логіки, систему МЕК 61850 описують в Architect SEL-5032, осцилограми аналізують у Synchrowave Event.

На новому трансформаторі SEL-2414 закладають у проєкт шафи одразу. Під час заміни регулятора іншого виробника використовують перехідні панелі та збірки прямої заміни, а вже встановлений SEL-2414 без функції РПН дооснащують купівлею програмної ліцензії.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
