SEL-2240 Axion — модульний контролер введення-виведення та автоматики

Опис

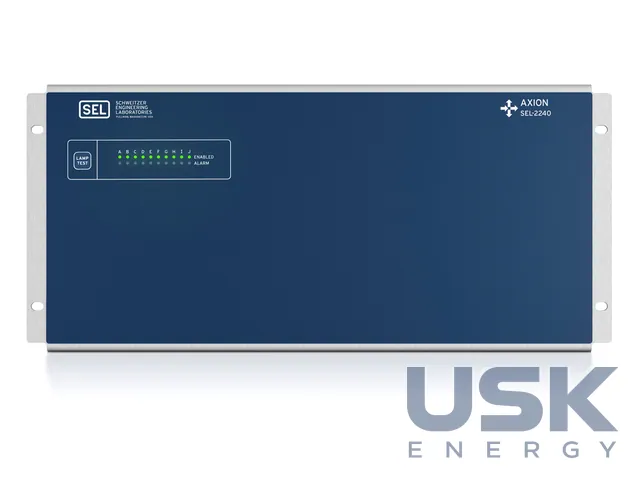

SEL-2240 Axion будується навколо модуля RTAC, контролера автоматизації реального часу. Від нього платформа отримує засоби зв'язку, вбудований захист інформації та виконання логіки за IEC 61131, а до нього шиною EtherCAT підключаються модулі вводу-виводу, моніторингу та керування. Шина EtherCAT працює поверх Ethernet із детермінованим часом обміну, тому Axion підходить для швидких схем керування. Конструкція модульна, розрахована на десятиліття роботи та на поетапну заміну застарілої апаратури без переробки всієї системи.

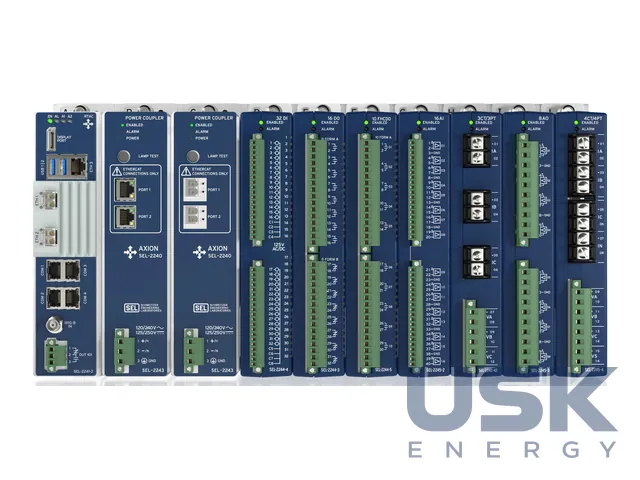

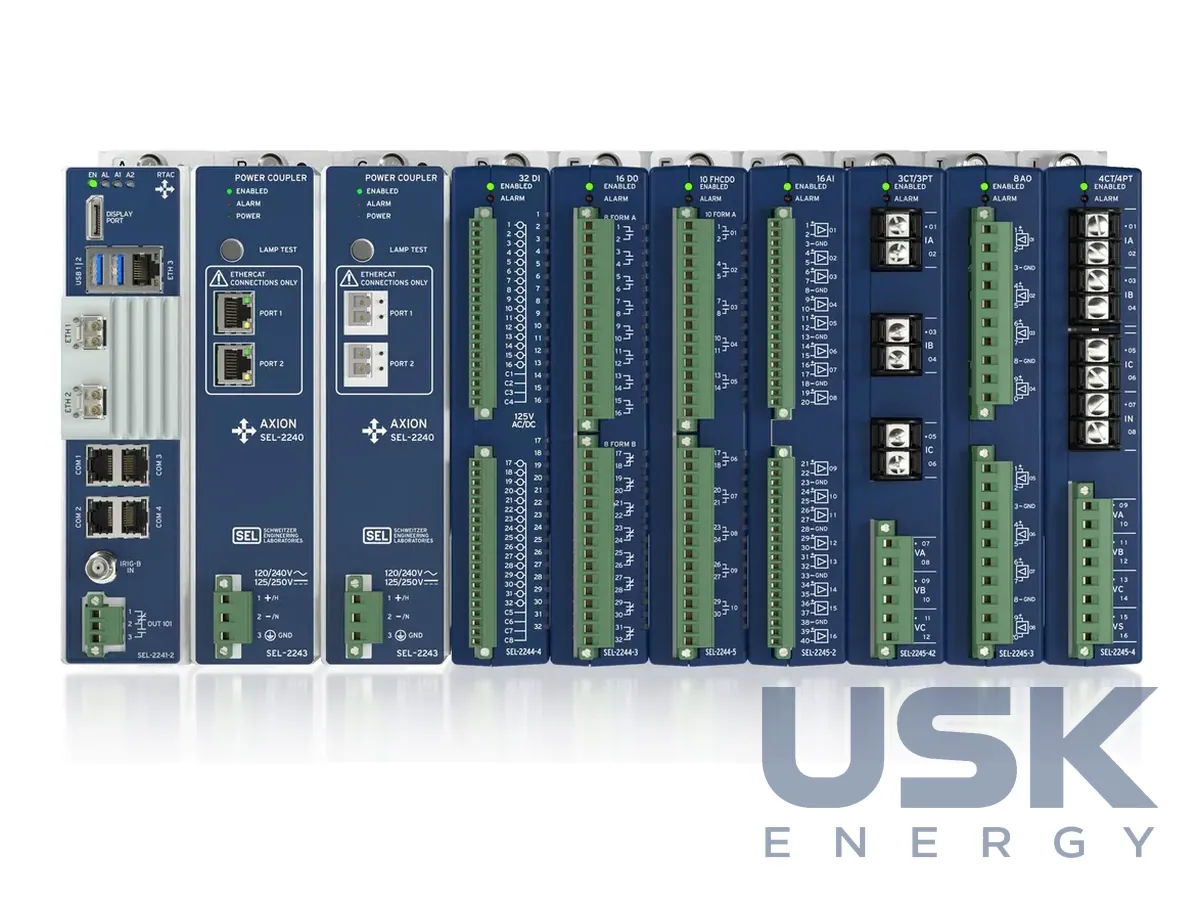

Модулі охоплюють дискретні та аналогові входи й виходи, а також вимірювання струму від рознімних ТС, яке з'явилося нещодавно і спрощує встановлення на діючих приєднаннях. На одному шасі збирають сотні аналогових і дискретних точок, до шести шасі з'єднують ланцюжком або зіркою. Один контролер веде тисячі пристроїв і десятки тисяч точок даних, а кількість кабелів зменшується, бо модулі ставлять ближче до об'єкта.

На одному Axion поєднують функції, для яких раніше ставили окремі шафи. Серед них телемеханіка RTU, ПЛК, контролер приєднання, цифровий реєстратор аварій, концентратор даних SCADA, PMU і шлюз підстанції. Реєстратор пише осцилограми з частотою 24 квиб/с і веде безперервну передачу форми сигналу з частотою 3 квиб/с, одна система приймає до 192 аналогових каналів, і на великій підстанції зменшується кількість реєстраторів і RTU. Для синхрофазорів модуль RTAC у головному вузлі роздає дані віддалених блоків Axion, що стоять у точках вимірювання. Платформу застосовують і для схем відключення навантаження в мікромережах і на промислових об'єктах, для шлюзу з послідовних пристроїв у мережу та для шифрованого доступу з журналом, обмеженням паролів і розмежуванням прав за ролями.

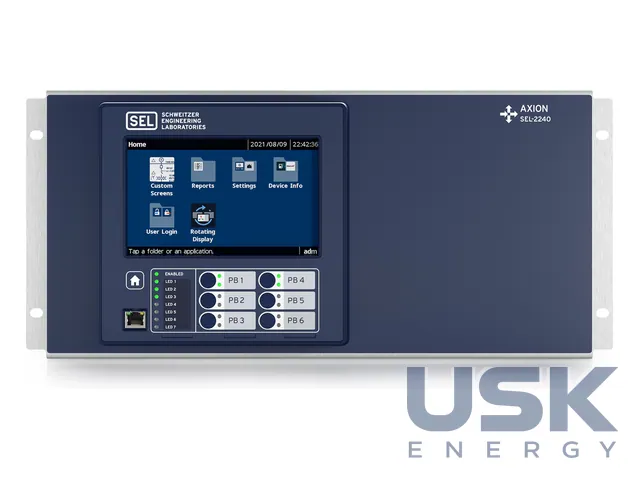

Контролер приєднання оснащується кольоровим ємнісним сенсорним екраном 7 дюймів із роздільною здатністю 800 × 480 та екранною клавіатурою, а також програмованими кнопками. Можна взяти готові мнемосхеми або побудувати до 25 власних екранів приєднань у Bay Screen Builder і керувати з них понад 100 елементами, вимикачами, дво- й трипозиційними роз'єднувачами. Також створюється до 25 панелей тривог із налаштуванням кольору, розміру, тексту й блимання, а зведений екран показує неквитовані та активні тривоги. Для зв'язку передбачено гігабітні порти Ethernet у вигляді двох RJ45 або двох оптичних SFP і чотири послідовні порти RJ45 для підключення терміналів.

Робочий діапазон від –40 до +85 °C, відносна вологість до 95 відсотків, рухомих частин немає. На замовлення ставлять резервовані блоки живлення, є сторожовий таймер. Конфігурацію виконують в acSELerator RTAC SEL-5033 з бібліотеками IEC 61131, вебінтерфейс оператора малюють у Diagram Builder SEL-5035, систему МЕК 61850 з GOOSE, SV і MMS описують в Architect SEL-5032. Тож Axion зручно брати за основу для розподіленої автоматики підстанцій і модернізації старих систем телемеханіки.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
