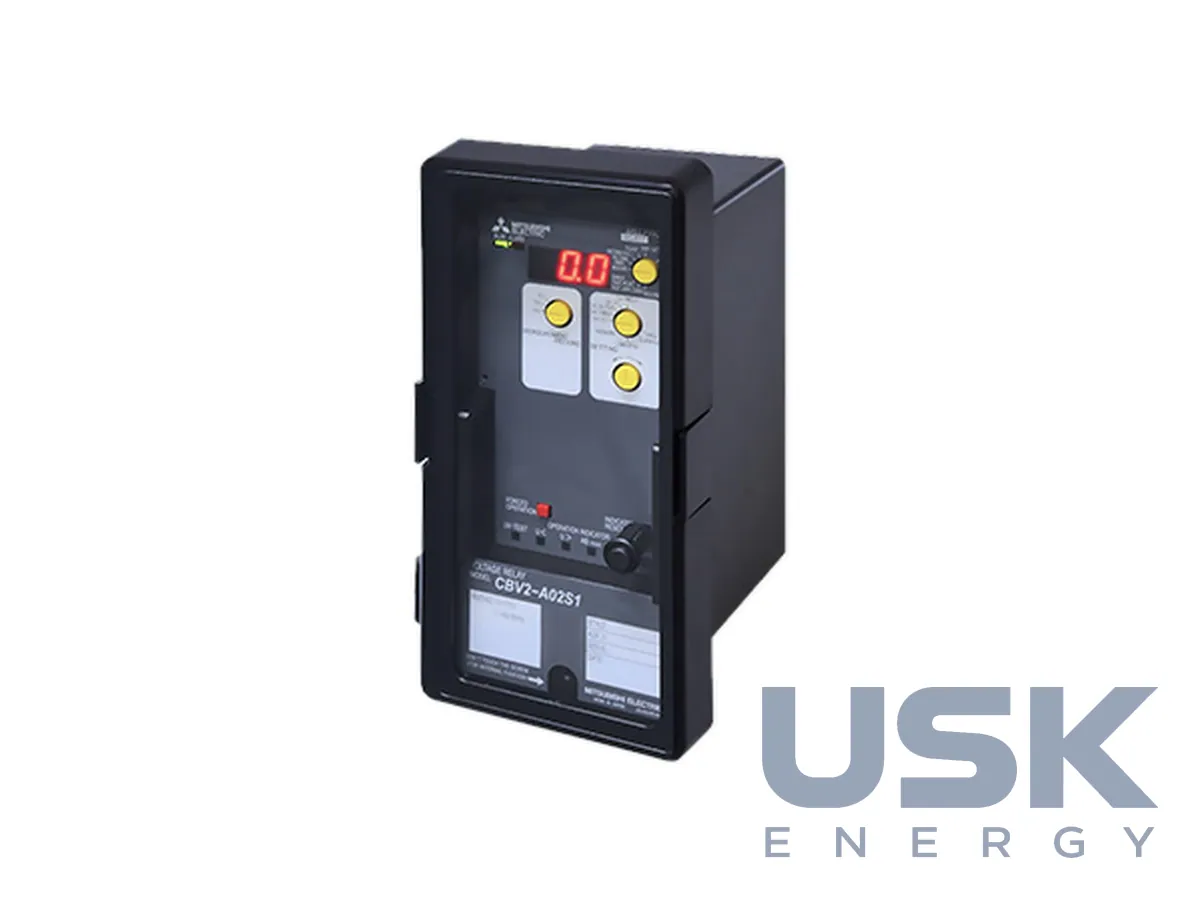

Mitsubishi Electric MELPRO-S — компактні цифрові реле струмового захисту та захисту за напругою
MELPRO-S — серія компактних мікропроцесорних реле захисту Mitsubishi Electric для розподільних мереж високої та надвисокої напруги. До неї входять реле максимального струму з трифазним захистом і захистом від замикань на землю та трифазні реле мінімальної й максимальної напруги. Реле ставлять у комірки вводів, відхідних ліній і секціонування збірних шин.
- Моделі
- реле максимального струму (3 фази + замикання на землю), реле напруги (3-фазні мін./макс.)
- Час-струмові характеристики
- 16 видів
- Самодіагностика
- безперервний контроль від входу до виходу
- Особливості
- мале споживання (зменшення ТС і ТН), компактний корпус для заміни старих реле
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Реле MELPRO-S поєднують захист, контроль і моніторинг мережі в невеликому корпусі. Серію використовують на підстанціях, промислових підприємствах та інфраструктурних об'єктах. Струмові реле захищають три фази й реагують на замикання на землю. Реле напруги контролюють три фази за мінімальною та максимальною уставкою, їх застосовують для захисту збірних шин розподільних пристроїв. У комірці вводу струмове реле резервує захисти відхідних ліній, а в комірці лінії вимикає пошкодження першим.
Для елемента з витримкою часу передбачено 16 видів час-струмових характеристик. Характеристику підбирають так, щоб вона узгоджувалася з максимальним струмовим захистом на живильній розподільній підстанції. Так простіше налаштувати селективність між захистом підстанції, що живить мережу, і захистом комірок споживача. Чим точніше крива повторює характеристику захисту вищого рівня, тим менший інтервал селективності можна закласти і тим швидше вимикається коротке замикання поблизу джерела.
Самодіагностика безперервно перевіряє електронні кола від входу до виходу. Внутрішня несправність виявляється раніше, ніж вона спричинить неправильну роботу захисту або пошкодження в енергосистемі. Для служби РЗА це означає, що прихована відмова реле не чекатиме чергової планової перевірки.
Власне споживання реле мале. Тому трансформатори струму й напруги можна обрати меншого габариту, а енерговитрати кіл вимірювання знижуються. Компактний корпус розрахований на економію місця в релейному відсіку. Його зручно ставити замість наявних реле, коли розподільний пристрій модернізують і старі реле міняють на цифрові.
Реле працюють разом із периферійним обладнанням Mitsubishi Electric. Для захисту від замикань на землю застосовують трансформатори струму нульової послідовності (ZCT) і датчики напруги нульової послідовності (ZVT). Від правильного вибору ZCT залежить чутливість захисту від замикань на землю. Трансформатор ZCT охоплює всі три фази кабелю й вимірює струм нульової послідовності безпосередньо, без фільтра з трьох фазних трансформаторів струму. Для заземлення нейтралі через резистор виробник постачає струмообмежувальні резистори. Комплект реле й периферії підбирають під схему комірки, тобто ввід, відхідну лінію чи секційний вимикач.
Технічні характеристики
| Моделі | реле максимального струму (3 фази + замикання на землю), реле напруги (3-фазні мін./макс.) |
|---|---|
| Час-струмові характеристики | 16 видів |
| Самодіагностика | безперервний контроль від входу до виходу |
| Особливості | мале споживання (зменшення ТС і ТН), компактний корпус для заміни старих реле |
Запит ціни та строку поставки
Mitsubishi Electric MELPRO-S — компактні цифрові реле струмового захисту та захисту за напругою, Mitsubishi Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 00 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 85 |
| Митний тариф КНР | 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які функції захисту мають реле MELPRO-S?
Струмові реле виконують трифазний максимальний струмовий захист і захист від замикань на землю. Реле напруги контролюють три фази за мінімальною та максимальною напругою.
Скільки час-струмових характеристик доступно?
Для елемента з витримкою часу передбачено 16 видів характеристик. Криву обирають для узгодження із захистом живильної підстанції.
Чи підходять MELPRO-S для заміни старих реле?
Так, компактний корпус розраховано на заміну наявних реле під час модернізації. Мале власне споживання дає змогу зменшити трансформатори струму та напруги.
