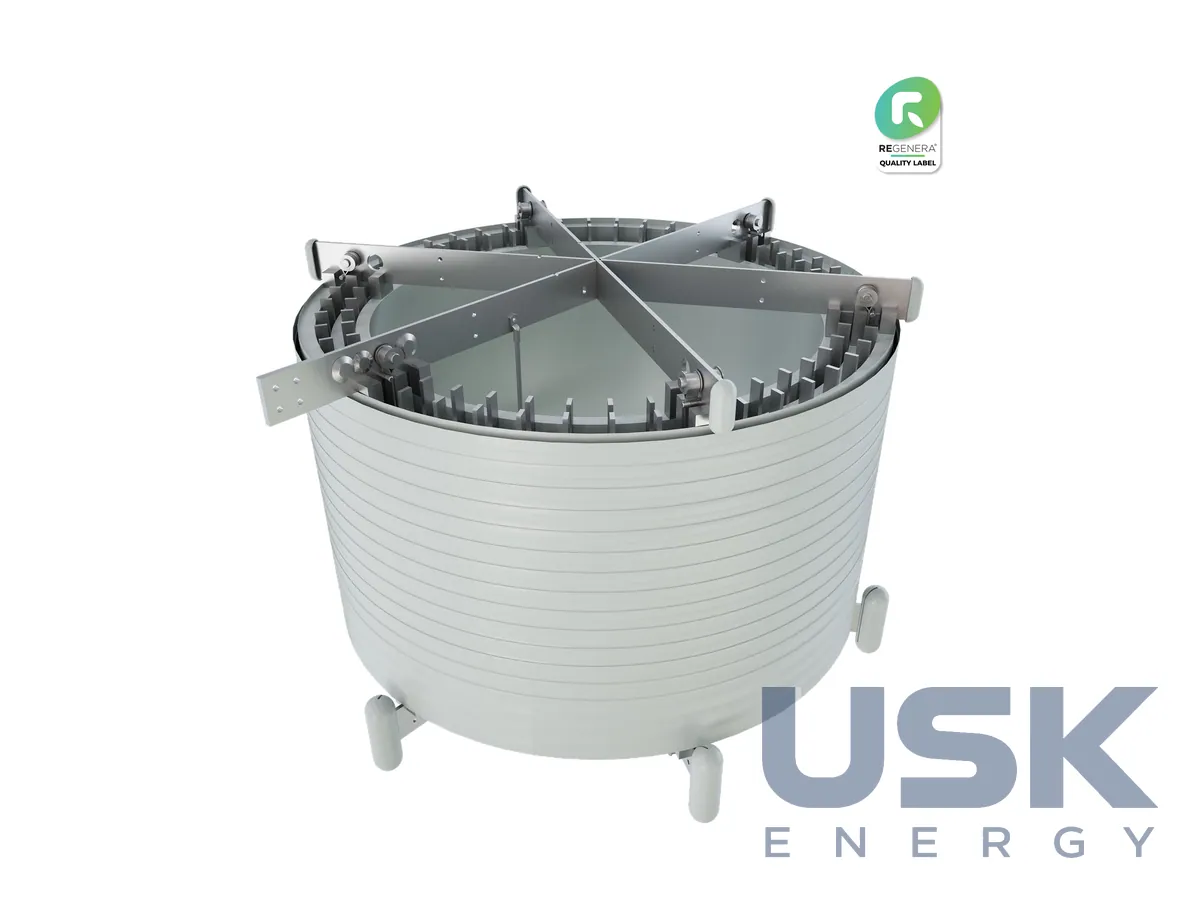

Trench Line Traps — високочастотні загороджувачі до 765 кВ, 80 кА
Високочастотні загороджувачі Trench Line Traps для ліній до 765 кВ зі струмом КЗ до 80 кА (діюче значення). Їх ставлять у систему ВЧ-зв'язку по ЛЕП, якою між підстанціями передають сигнали телемеханіки, РЗА та мовлення.
- Клас напруги
- до 765 кВ
- Струм КЗ
- до 80 кА (діюч.)
- Налаштування
- різні схеми налаштування
- Монтаж
- підвісний, на опорних ізоляторах, на ЄТН
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Високочастотний загороджувач Trench вмикають послідовно в провід ПЛ на вводі підстанції, і він входить до системи ВЧ-зв'язку по лінії електропередачі. Такий канал складається із самої високовольтної лінії, передавачів і приймачів, а також конденсаторів зв'язку або ємнісних трансформаторів напруги, фільтрів приєднання та загороджувачів. Ним між підстанціями передають сигнали телемеханіки, команди РЗА та мовлення. Загороджувач не дає несучому сигналу піти в шини підстанції або замкнутися на землю в разі пошкодження, і загасання сигналу в енергосистемі залишається обмеженим.
Принцип роботи полягає в тому, що на промисловій частоті реактор загороджувача має малий опір і пропускає робочий струм лінії майже без втрат, а на частотах ВЧ-зв'язку його опір великий. Загороджувачі випускають з різними схемами налаштування під канал зв'язку. Одночастотне налаштування найекономніше, якщо потрібні вузькі смуги загородження, і дає високий опір загородження у вузькій смузі, тож сигнал добре відокремлений. Двочастотне налаштування перекриває дві вузькі смуги з подібною характеристикою, але між ними треба витримувати мінімальний частотний рознос. Широкосмугове налаштування підходить для багатоканальних систем і залишає запас на майбутню зміну чи розширення частот ВЧ-зв'язку. Самоналаштовані загороджувачі взагалі не потребують регулювання, їхня характеристика загородження виходить за рахунок власної ємності обмотки головної котушки.
Загороджувачі розраховані на лінії класом до 765 кВ і струми короткого замикання до 80 кА діючого значення. Головна котушка повітряна, без магнітопроводу, і вона має витримувати повний струм короткого замикання лінії, тому її механічна стійкість визначає вибір типорозміру нарівні з номінальним струмом. Окрім котушки, до складу загороджувача входять налаштувальний пристрій та елементи захисту, які виробник показує окремо в описі конструкції. Елементи захисту потрібні тому, що під час короткого замикання чи грозового імпульсу на затискачах налаштувального пристрою з'являється перенапруга, небезпечна для конденсаторів і резисторів. Паралельно котушці ставлять обмежувач перенапруг, який зрізає такі імпульси. Сама налаштувальна частина розміщується всередині котушки, захищена від опадів і не потребує окремого корпусу, а доступ до неї потрібен лише під час переналаштування каналу на інші частоти. Номінальний струм котушки обирають за тривалим струмом лінії із запасом на перевантаження.
Монтаж можливий підвісний, на опорних ізоляторах або на ємнісних трансформаторах напруги. Trench випускає підвісні виконання з одноточковим і багатоточковим кріпленням, а також загороджувачі для встановлення на п'єдестал поверх конденсаторів зв'язку, ємнісних трансформаторів напруги чи опорних ізоляторів підстанції. Встановлення на трансформатор напруги заощаджує місце на відкритій розподільчій установці, оскільки два апарати каналу зв'язку займають одну комірку.
Вироби відповідають стандартам ANSI/IEEE та IEC і проходять типові випробування. Загороджувачі Trench проєктує та виготовляє понад 60 років, постачаючи їх замовникам у всьому світі. Для замовлення вказують клас напруги, номінальний і ударний струм лінії, струм короткого замикання, частоти ВЧ-каналу, потрібну смугу й опір загородження, а також спосіб монтажу.
Технічні характеристики
| Клас напруги | до 765 кВ |
|---|---|
| Струм КЗ | до 80 кА (діюч.) |
| Налаштування | різні схеми налаштування |
| Монтаж | підвісний, на опорних ізоляторах, на ЄТН |
| Стандарти | ANSI/IEEE, IEC |
Запит ціни та строку поставки
Trench Line Traps — високочастотні загороджувачі до 765 кВ, 80 кА, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На який струм КЗ розраховані загороджувачі?
Загороджувачі витримують струм КЗ до 80 кА (діюче значення) на лініях до 765 кВ.
Які варіанти монтажу передбачені?
Загороджувач можна підвісити, встановити на опорних ізоляторах або на ЄТН.
За якими стандартами виконані загороджувачі?
Загороджувачі відповідають стандартам ANSI/IEEE та IEC.
