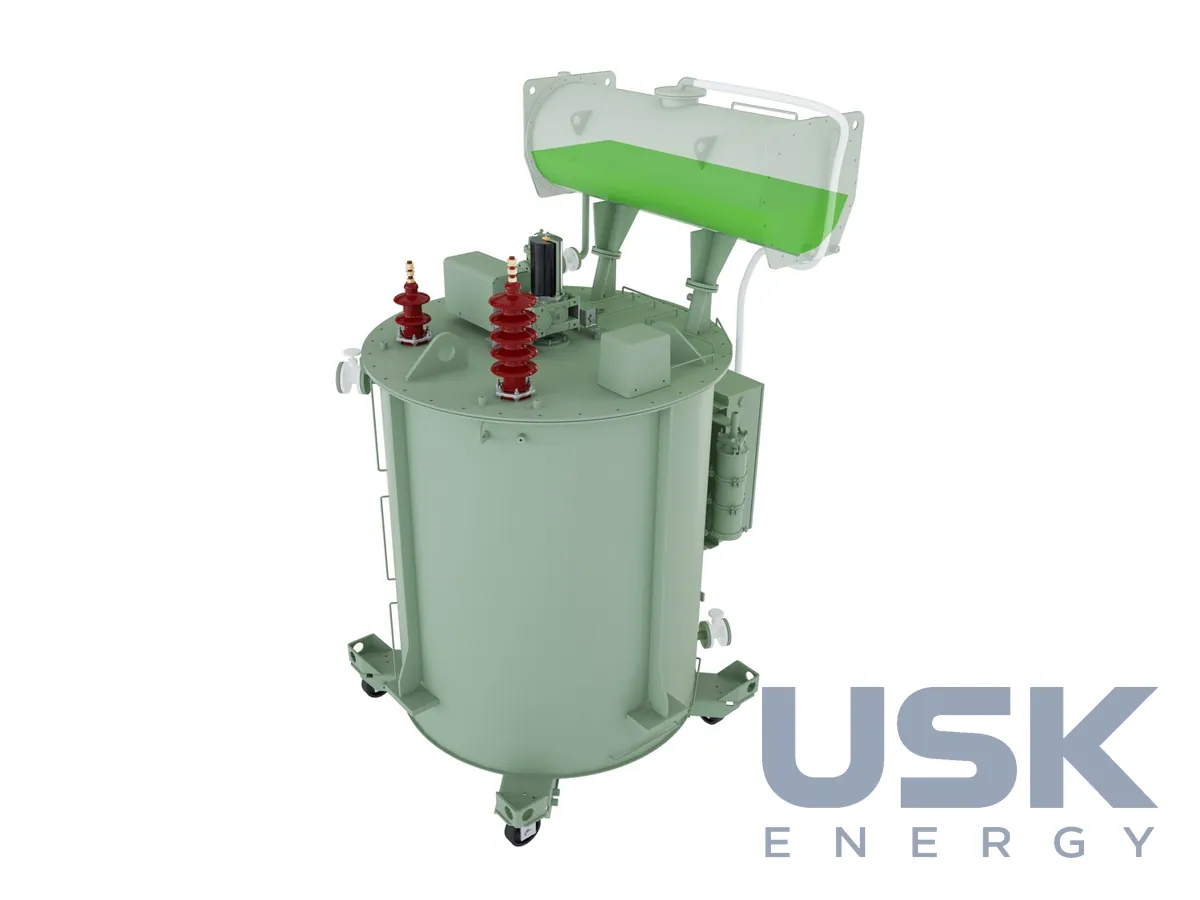

Trench ASC — дугогасні реактори (котушки) масляні та з ефірною ізоляцією до 145 кВ

Опис

Дугогасний реактор Trench ASC вмикають між нейтраллю мережі та землею, зазвичай через нейтраль силового або заземлювального трансформатора. Такі апарати працюють у компенсованих мережах, тобто з резонансно-заземленою нейтраллю. Під час однофазного замикання на землю через місце пошкодження тече ємнісний струм, який визначається сумарною ємністю ліній і кабелів відносно землі. Реактор створює зустрічний індуктивний струм, і якщо його індуктивність налаштована в резонанс з ємністю мережі, струм у місці замикання падає до невеликого залишку. Дуга гасне сама, а споживачі й далі отримують живлення, поки персонал шукає пошкоджене приєднання.

Індуктивність регулюється плавно рухомим магнітопроводом. Усередині обмотки розташований стрижень осердя з повітряним зазором, і під час переміщення частини магнітопроводу зазор змінюється, а разом із ним і індуктивність. Переміщення виконує моторний привід, регулювання можливе під навантаженням, зокрема під час замикання. Для виконання з ефірною рідиною виробник вказує діапазон регулювання 10–100% номінального струму. Налаштуванням керують вручну або автоматично за поточним станом мережі за допомогою регулятора компенсації замикання на землю Trench Austria, який стежить за зміною конфігурації мережі та перебудовує реактор.

Реактори розраховані на класи напруги до 145 кВ і частоту 50/60 Гц. Апарати випускають у виконаннях для тривалого та короткочасного режиму роботи, вибір залежить від того, скільки часу мережа допускає роботу із замиканням. Як ізоляцію застосовують мінеральну оливу або біорозкладну ефірну рідину Eco Fluid. У брошурі на виконання Eco Fluid наведено діапазон від 6 до 36 кВ і потужність від 100 кВАр до 15 Мвар. Ефір має вищу температуру спалаху, ніж мінеральна олива, і пожежний ризик на підстанції знижується. Рідина розкладається в природному середовищі, що спрощує вимоги до оливоприймачів поблизу водоохоронних зон і зменшує вуглецевий слід виробу. Ефірні котушки позначені знаком REGENERA.

Опційно реактор комплектують вбудованим заземлювальним трансформатором (Neutral Earthing Aggregate). Така збірка потрібна там, де живильний трансформатор не має виведеної нейтралі або її не можна навантажувати струмом реактора, наприклад за з'єднання обмотки в трикутник. Заземлювальний трансформатор створює штучну нейтраль, а реактор з ним розміщують в одному баку, і на підстанції ставлять один апарат замість двох.

Виробник спирається на десятиліття проєктування та випуску оливних реакторів і вказує термін служби обладнання понад 30 років. Конструкції стандартизовані під вимоги різних ринків, але склад комплектувальних можна змінювати під специфікацію замовника, зокрема доповнювати реактор допоміжною обмоткою, приладами вимірювання положення осердя та вбудованими трансформаторами струму. Для підбору потрібні клас напруги, ємнісний струм мережі з урахуванням перспективи її розвитку, режим роботи та тип ізоляційної рідини.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
