Trench Air Core Shunt Reactors — сухі шунтувальні реактори до 550 кВ, 250 Мвар

Опис

Сухі шунтувальні реактори Trench під'єднують до мереж високої напруги, де довгі слабко навантажені ПЛ і кабельні лінії генерують надлишкову ємнісну реактивну потужність. У режимах малого навантаження вона підвищує напругу на шинах і в кінці лінії, а реактор поглинає цей надлишок. Апарат приєднують до третинної обмотки автотрансформатора, до шин підстанції або безпосередньо до лінії. Останніми роками Trench довів робочу напругу своїх сухих шунтувальних реакторів до 550 кВ, потужність окремого реактора сягає 250 Мвар. Шунтувальний реактор особливо потрібен там, де лінії працюють зі змінним навантаженням. Уночі або під час ремонтів струм лінією падає, ємнісна потужність проводів залишається колишньою, і напруга у вузлах зростає. Під'єднаний реактор обмежує це підвищення, полегшує ввімкнення протяжних ПЛ і кабелів під напругу та знижує навантаження на генератори за реактивною потужністю. Для кабельних мереж, де питома ємність значно вища, ніж у повітряних ліній, без такої компенсації часто неможливо передавати номінальну активну потужність на велику відстань.

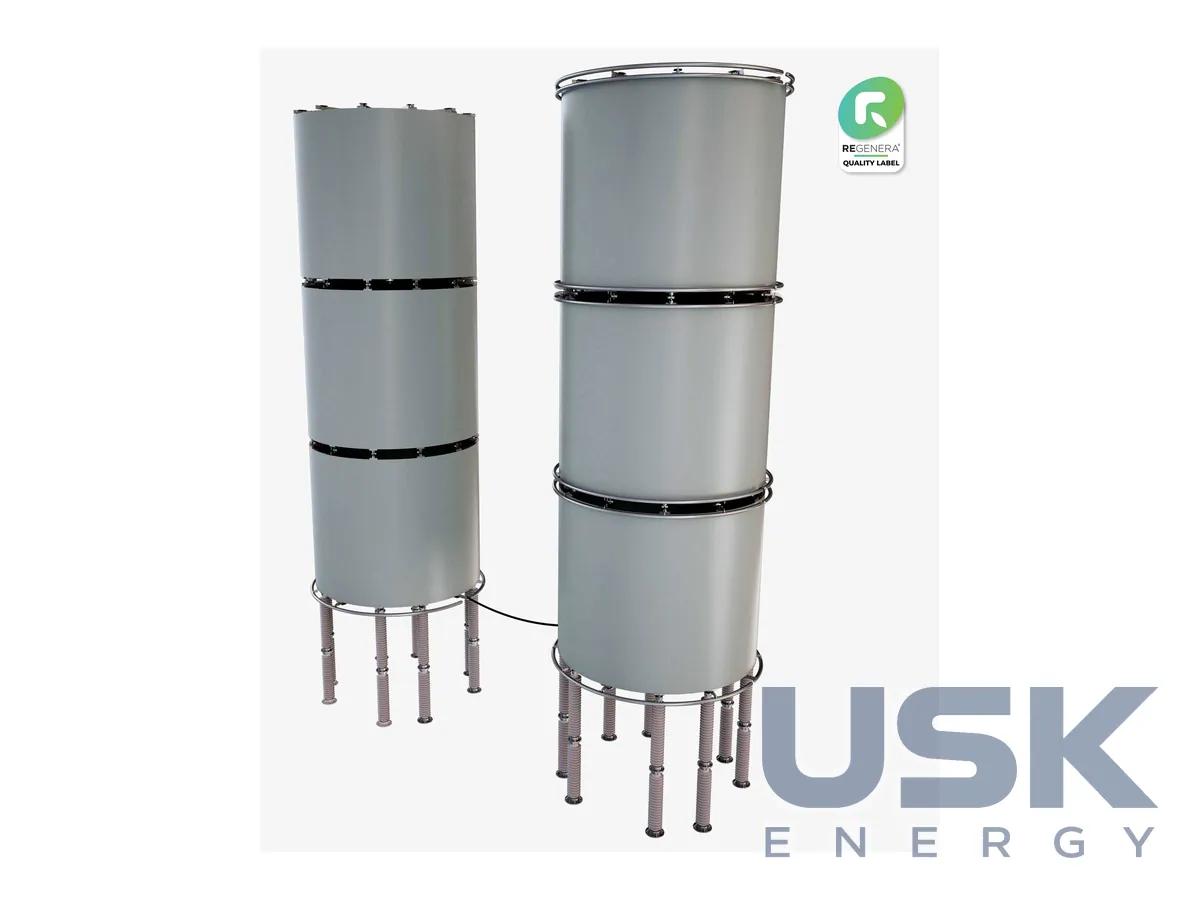

Конструкція суха, без магнітопроводу, обмотка вміщена в епоксидно-скловолоконну капсулу. Основну масу матеріалу становить алюміній, тому реактор легший за оливонаповнений аналог і краще піддається переробленню після виведення з роботи. Від землі реактор ізольований опорними ізоляторами. Виробник наголошує, що порцеляна опорної ізоляції відновлює властивості після поверхневого перекриття на землю, і вважає це важливим для довговічності сухого реактора. Конструкція всепогодна, а низький рівень шуму зберігається впродовж усього терміну служби.

Реактор безоливний, тому йому не потрібні системи пожежогасіння та вводи, а ризик пожежі практично відсутній. На майданчику не потрібні оливоприймач, система збирання оливи та протипожежні стіни між фазами. Фундаменти простіші й легші, схема захисту теж спрощується, допоміжних систем апарат не має. Реактор можна спроєктувати у вигляді двох послідовно з'єднаних колон, і тоді перевезення та монтаж обходяться помітно дешевше й швидше. Модульність позначається і на експлуатації, адже запасні частини дешевші, а повторне ввімкнення після заміни відбувається швидше, ніж з оливонаповненим реактором. Строки виготовлення, за даними виробника, теж коротші.

Обслуговування зводиться до візуального огляду та періодичного очищення обмоток. На відміну від оливонаповненого реактора тут немає газового реле, датчиків температури оливи й обмотки, покажчика рівня оливи, які треба перевіряти та замінювати. Не потрібні відбір проб оливи, хроматографічний аналіз розчинених газів і вимірювання ємності та тангенса кута втрат. Для підстанцій з обмеженим персоналом це помітно скорочує обсяг регламентних робіт.

Апарати випускають за стандартами IEC та ANSI/IEEE, а також за іншими великими національними нормами. Продукт позначений знаком REGENERA, яким Trench маркує вироби з наголосом на екологічність. Під час замовлення вказують клас напруги, потрібну потужність, точку приєднання, умови майданчика та вимоги до шуму, після чого завод обирає компонування в одну або дві колони.
