Trench — сухі струмообмежувальні (послідовні) реактори до 765 кВ

Опис

Послідовний реактор вмикають у фідер, шину або лінію, і його індуктивний опір обмежує струм короткого замикання та перерозподіляє потоки потужності між паралельними колами. Trench випускає такі реактори сухими, без магнітопроводу, у лінійці Air Core для мереж до 765 кВ з BIL до 2100 кВ. Сфера застосування широка за масштабом, від простих реакторів розподільних фідерів до великих реакторів шинних зв'язків, що вирівнюють навантаження, та обмежувачів струму КЗ на високій напрузі.

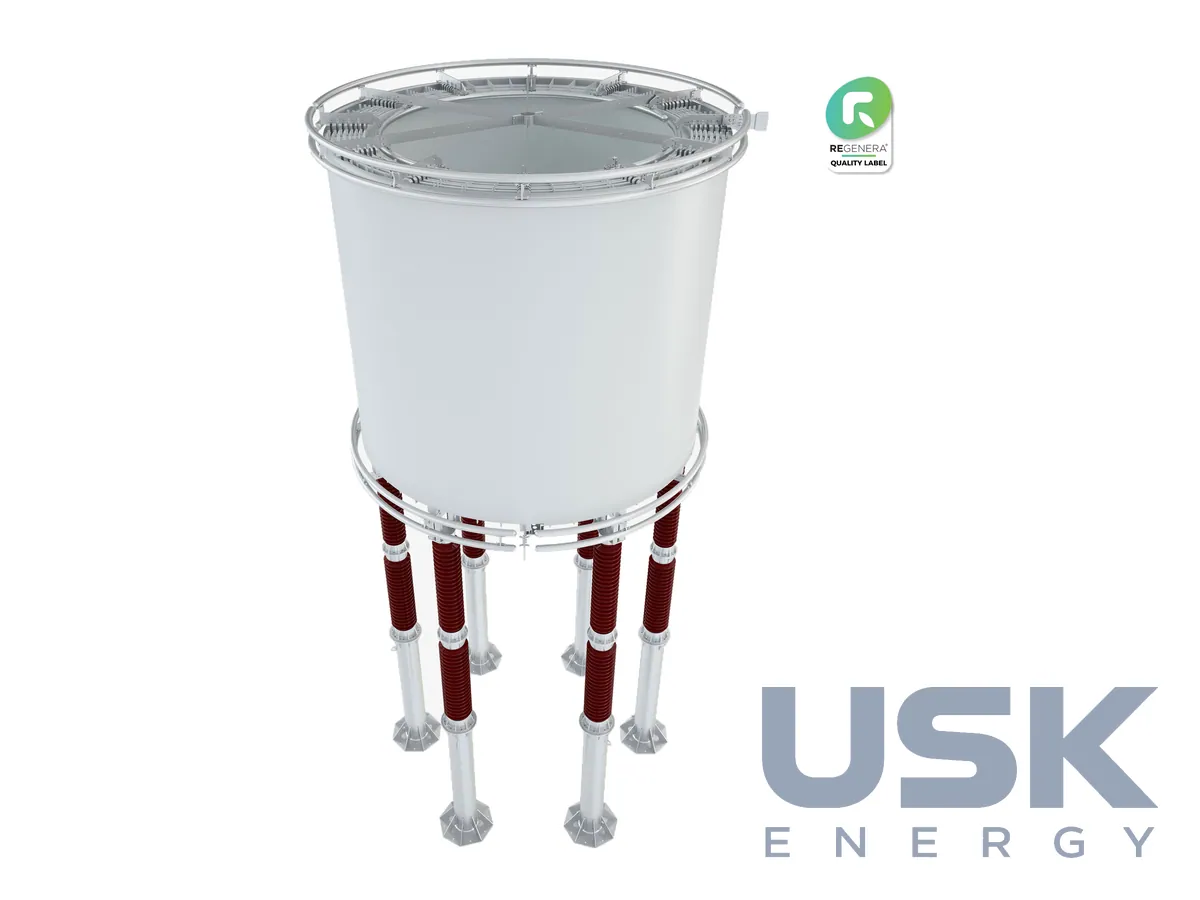

Реактор сухий, без магнітопроводу та без оливи. Обмотка працює в повітрі, тому індуктивність не залежить від насичення сталі й лишається лінійною навіть за струмів КЗ, а пожежне навантаження оливи на підстанції відсутнє. Конструкція витримує високі електродинамічні зусилля під час короткого замикання, що для струмообмежувального реактора головна вимога, бо саме в момент аварії через нього проходить найбільший струм. Рівень шуму низький, виконання погодостійке для зовнішнього встановлення. Котушка охолоджується природним рухом повітря, вентиляторів і насосів у ній немає.

Обмеження струму КЗ має пряму економічну причину. Коли потужність мережі росте, струм короткого замикання на шинах може перевищити комутаційну здатність наявних вимикачів і стійкість іншого обладнання. Послідовний реактор знижує цей струм, і тоді комутаційну апаратуру не доводиться замінювати на важчу, а експлуатаційні витрати менші. Високовольтні струмообмежувальні реактори Trench HVCLR стоять на підстанціях саме для цього. Для розподільних мереж це часто найпростіший спосіб приєднати нову генерацію чи ще один трансформатор до вже встановленого обладнання, не перебудовуючи розподільний пристрій.

У лінійці є кілька спеціалізованих виконань. Здвоєні реактори (duplex) складаються з двох напівкотушок із зустрічним намагнічуванням, у нормальному режимі їх реактивний опір малий, а в аварійному великий, тож втрати напруги в роботі менші, а струм КЗ обмежений. Реактори керування потоками потужності змінюють імпеданс лінії, щоб вирівняти навантаження паралельних ліній і передати більше потужності існуючою мережею. Кожен реактор Trench проєктують під конкретний об'єкт, спираючись на досвід сотень проєктів у різних країнах.

Обслуговування реактор потребує мало, у лінійці є виконання Regenera з акцентом на екологічність. REGENERA компанія Trench Group присвоює виробам, які поєднують технічний рівень з відповідальністю щодо довкілля. Відсутність оливи й магнітопроводу спрощує і монтаж, і подальшу експлуатацію, бо немає систем контролю оливи, розширників і маслоприймачів. Під час проєктування підстанції реактор розміщують з урахуванням магнітного поля навколо котушки, тому поруч не ставлять замкнених металевих контурів, а відстані до огорож і конструкцій вибирають за документацією виробника. Trench працює на ринку передачі електроенергії понад 100 років, і сухі реактори з повітряним осердям залишаються одним з основних напрямів компанії.
