COIL — дугогасний реактор (котушка Петерсена)

Опис

Дугогасний реактор COIL, відомий також як котушка Петерсена, призначений для мереж з компенсованою нейтраллю. Реактор вмикається між нейтраллю трансформатора або спеціального заземлювального трансформатора і землею. Його задача полягає в компенсації ємнісних струмів однофазного замикання на землю. У мережах СН з великою протяжністю кабелів і ліній ємнісний струм замикання буває значним, і без компенсації дуга в місці пошкодження горить стійко, переходить у міжфазне КЗ і руйнує ізоляцію.

Принцип роботи побудований на зустрічній дії двох струмів. При замиканні фази на землю через реактор протікає індуктивний струм, а через ємності неушкоджених фаз протікає ємнісний. У місці пошкодження ці струми мають протилежний напрям і значною мірою взаємно знищуються. Залишковий струм виходить малим, тобто в місці пошкодження протікає лише активна складова та неповністю скомпенсована частина ємнісного струму. Дуга гасне сама, а напруга на пошкодженій фазі відновлюється повільно, що зменшує ймовірність повторного запалювання.

Для мережевої компанії це означає, що більшість однофазних замикань самоусувається без вимкнення споживачів. Якщо пошкодження стійке, мережа може деякий час працювати з замиканням на землю, поки персонал відшукує і виводить пошкоджене приєднання. Такий режим особливо цінний для повітряних мереж СН, де причиною замикань часто бувають гілки, птахи чи перекриття ізоляції під час грози.

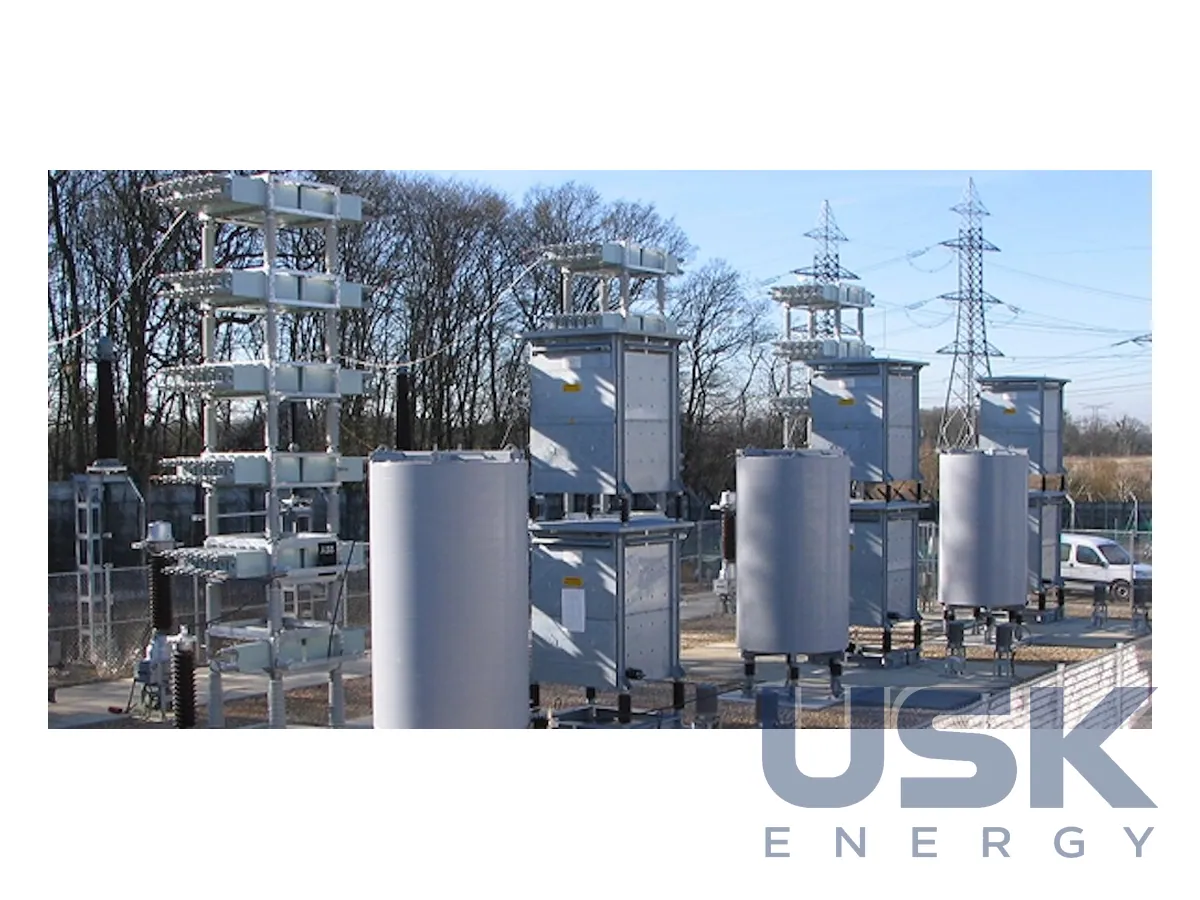

COIL виготовляє дугогасні реактори в сухому виконанні без магнітопроводу, за схемою air-core. Ізоляція повітряна, суха, масла в апараті немає. Виконання зовнішнє, реактор ставиться на відкритій частині підстанції поруч із трансформатором, до нейтралі якого він приєднується. Відсутність масла знімає питання маслоприймача і пожежогасіння, а огляд зводиться до перевірки обмотки, опорних ізоляторів і контактів.

У програмі COIL Innovation дугогасні реактори віднесені до спеціальних рішень. Поряд з ними компанія називає реактори для залізничного транспорту, здвоєні котушки та інші конструкції під замовлення. Основну частину програми складають сухі реактори з повітряним охолодженням для середньої та високої напруги, зокрема струмообмежувальні, шунтувальні, фільтрові, реактори для FACTS і HVDC.

Дугогасний реактор COIL виготовляється за спеціальним замовленням. Його індуктивність розраховується під ємнісний струм конкретної мережі з урахуванням її розвитку, тобто приєднання нових ліній і кабелів, бо при зміні конфігурації мережі змінюється і ємнісний струм. Ступінь налаштування компенсації визначає проєктувальник, виходячи з вимог до залишкового струму і перенапруг.

Для запиту виробнику передають номінальну напругу мережі, розрахунковий ємнісний струм замикання на землю з урахуванням перспективи, спосіб приєднання до нейтралі, тривалість роботи з замиканням і умови майданчика. Компанія розташована в Ефердінгу в Австрії і має також майданчик Coil Innovation USA у місті Кері, штат Північна Кароліна.
