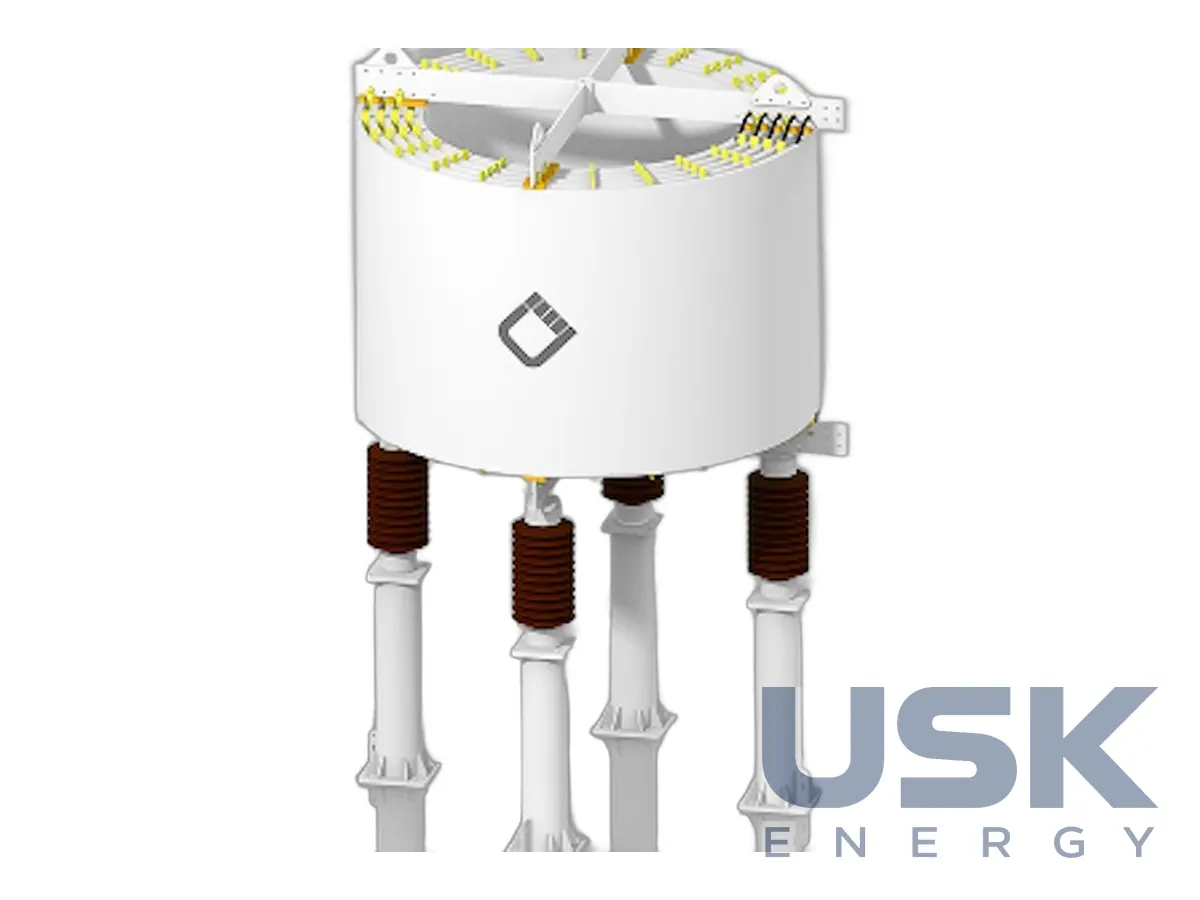

COIL NGR — заземлювальний (нейтральний) реактор

Опис

COIL NGR — сухий заземлювальний, або нейтральний, реактор. Він встановлюється між нейтраллю силового трансформатора та землею і обмежує струми замикання на землю в мережах СН і ВН. Без такого реактора в мережі з глухозаземленою нейтраллю струм однофазного замикання може наблизитися до струму трифазного КЗ або навіть перевищити його. Реактор у нейтралі додає індуктивний опір у коло замикання і знижує цей струм до значення, яке задає проєктувальник мережі.

Зниження струму замикання на землю дає кілька практичних наслідків. Менше термічне та електродинамічне навантаження на обмотки трансформатора, кабельні екрани і заземлювальний пристрій. Знижуються напруги дотику і кроку в місці пошкодження. Вимикачі відключають менший струм, а релейний захист від замикань на землю при цьому залишається селективним, бо струм замикання все одно достатній для його спрацювання.

Конструкція реактора air-core, тобто без сталевого магнітопроводу. Ізоляція повітряна, суха, масла немає. Індуктивність такого реактора лінійна і не залежить від струму, оскільки насичуватися нічому. Це важливо саме для заземлювального реактора, який більшу частину часу працює майже без струму, а при замиканні раптово отримує повний струм пошкодження і повинен мати ту саму індуктивність, що й у розрахунку.

Виконання зовнішнє. Реактор встановлюється на відкритій частині підстанції поруч із силовим трансформатором і приєднується до виводу його нейтралі. Під час компонування враховують магнітне поле навколо реактора без осердя, яке задає відстані до металоконструкцій, огорож і сусіднього обладнання. Оскільки масла немає, не потрібні маслоприймач і окремі заходи пожежогасіння.

Виробник, COIL Innovation GmbH, розташований в Ефердінгу в Австрії, а також має майданчик Coil Innovation USA у місті Кері, штат Північна Кароліна. Спеціалізація компанії полягає в проєктуванні та виготовленні реакторів без магнітопроводу для електроенергетичних систем. У програмі COIL заземлювальні реактори стоять поряд із фільтровими та випробувальними реакторами в групі спеціальних застосувань.

Для розрахунку NGR виробнику передають номінальну напругу мережі, схему з'єднання обмоток трансформатора, бажаний струм замикання на землю і його допустиму тривалість, а також умови майданчика. За цими даними COIL визначає індуктивність, номінальний короткочасний струм і конструкцію реактора для конкретної підстанції.

Вибір між заземленням нейтралі через реактор, через резистор чи наглухо робить проєктувальник мережі, виходячи з вимог до струму замикання, перенапруг і роботи релейного захисту. Реактор у нейтралі зручний там, де струм однофазного замикання треба обмежити, але залишити достатнім для швидкого і селективного вимкнення пошкодженого приєднання. Сухе виконання без масла спрощує встановлення на діючих підстанціях, де місця для маслонаповненого обладнання з маслоприймачем немає або його розміщення ускладнене вимогами пожежної безпеки.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
