Horstmann Smart Navigator 2.0 (LC, HV, HC) — індикатор КЗ і моніторингу ПЛ 2,2–161 кВ з дистанційною передачею

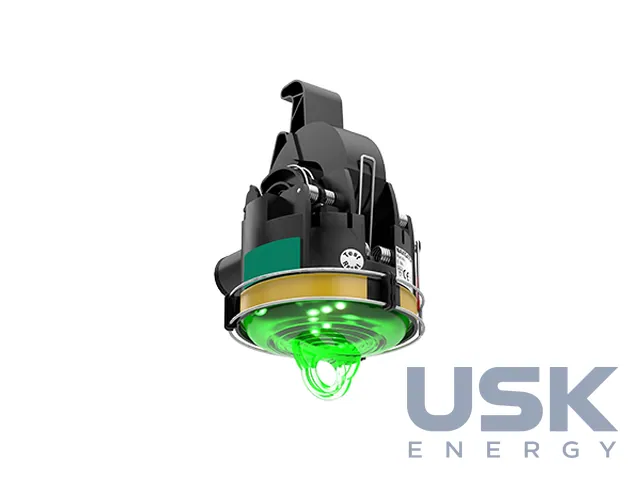

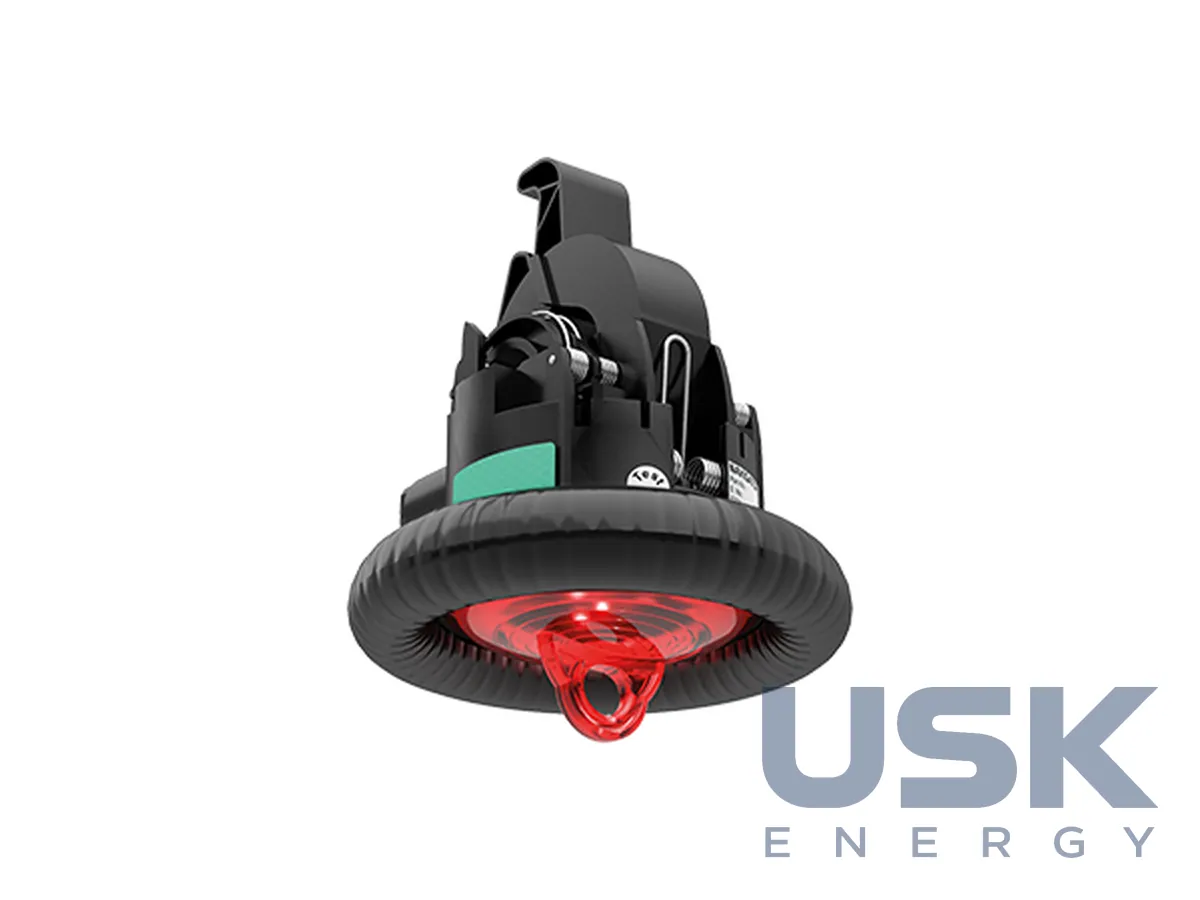

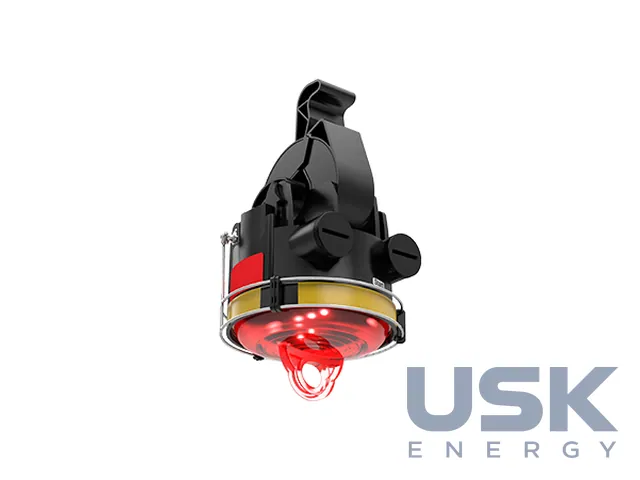

Smart Navigator 2.0 від Horstmann ставлять на провід повітряної лінії 2,2–161 кВ як індикатор короткого замикання і датчик моніторингу. Він фіксує КЗ, провали напруги й перевантаження та одразу передає повідомлення в диспетчерський пункт. За даними виробника, напрямок пошкодження і GPS-прив'язка скорочують пошук пошкоджень на ПЛ до 70 %.
- Smart Navigator 2.0
- ПЛ 2,2–69 кВ (лінійне); самоналаштування від 5 А навантаження; стійкість 600 А
- LC + Pole Master
- ПЛ 2,2–69 кВ; навантаження від 0 А; Pole Master із сонячною панеллю, до 9 сателітів, ресурс > 10 років
- HV / HC
- ПЛ 69–161 кВ; датчик температури проводу; струм 600 А або 1000 А (HC)
- Комплект
- майстер + 2 сателіти на ділянку ПЛ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Прилад живиться від струму самої лінії. Енергію він відбирає з проводу, а на періоди малого навантаження або його відсутності накопичує її в акумуляторній літієвій комірці. Одну ділянку ПЛ контролює комплект із майстра і двох сателітів. Сателіти передають майстру виміряні значення й відомості про пошкодження, а майстер обмінюється даними з диспетчерським пунктом через платформу iHost мобільним зв'язком LTE або в діапазоні 450 МГц. Кожне пошкодження надходить у диспетчерську протягом 1 хвилини.
У повідомленні є напрямок пошкодження, факт зникнення напруги, спад або зростання струму та підвищення температури проводу. За цими даними швидко встановлюють місце й причину події. Параметри спрацювання налаштовують під кожну точку встановлення, щоб уникнути хибних спрацювань. За напрямком потоку потужності видно ділянки з розподіленою генерацією. Через iHost виконують і дистанційне обслуговування, тобто зміну конфігурації та оновлення ПЗ без виїзду персоналу.

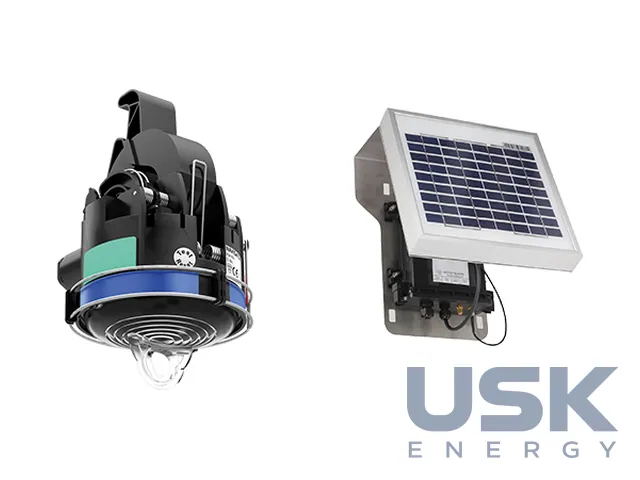

Базовий Smart Navigator 2.0 призначено для розподільних ПЛ 2,2–69 кВ. Він самоналаштовується вже за струму навантаження від 5 А і витримує струм 600 А. Для мереж із базовим навантаженням менше 5 А є варіант LC зі щогловою станцією Pole Master. Модем у ній живиться від вбудованої сонячної панелі та акумулятора, до однієї станції приєднують до 9 сателітів, ресурс перевищує 10 років.
Виконання HV працює в мережах 69–161 кВ і зорієнтоване на моніторинг. Вбудовані датчики струму, напруги й температури проводу показують фактичне завантаження лінії, а HC розраховане на тривалий струм до 1000 А. Німецький оператор WEMAG Netz під час дворічного пілотного проєкту так вимірював температуру проводу і підняв видачу потужності ВЕС і СЕС навесні та восени, уникаючи зайвих обмежень генерації.
Монтаж виконують під напругою із землі штангою з монтажним інструментом, за брошурою HV на провід висотою до 12 метрів. Затискний механізм не дає приладу зірватися з проводу під впливом погоди, демонтаж так само проходить без зняття напруги. Для налаштування слугують USB-передавачі, зокрема на 915 і 923 МГц для різних регіонів, магніт перевірки та скидання і телескопічна штанга до 123 кВ.
Технічні характеристики
| Smart Navigator 2.0 | ПЛ 2,2–69 кВ (лінійне); самоналаштування від 5 А навантаження; стійкість 600 А |
|---|---|
| LC + Pole Master | ПЛ 2,2–69 кВ; навантаження від 0 А; Pole Master із сонячною панеллю, до 9 сателітів, ресурс > 10 років |
| HV / HC | ПЛ 69–161 кВ; датчик температури проводу; струм 600 А або 1000 А (HC) |
| Комплект | майстер + 2 сателіти на ділянку ПЛ |
| Зв'язок | LTE або 450 МГц; обслуговування через iHost |
| Живлення | відбір потужності від лінії, акумуляторна літієва комірка |
| Монтаж | під напругою, із землі штангою |
Запит ціни та строку поставки
Horstmann Smart Navigator 2.0 (LC, HV, HC) — індикатор КЗ і моніторингу ПЛ 2,2–161 кВ з дистанційною передачею, Horstmann. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 39 00 00 |
|---|---|
| HS, 6 знаків | 9030 39 |
| CN (ЄС) | 9030 39 00 |
| HTSUS (США) | 9030 39 01 00 |
| Митний тариф КНР | 9030 39 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На який клас напруги розраховані виконання Smart Navigator 2.0?
Базове виконання і LC працюють на ПЛ 2,2–69 кВ. HV і HC призначені для ліній 69–161 кВ.
Який мінімальний струм лінії потрібен для живлення індикатора?
Базовий прилад самоналаштовується від 5 А навантаження. Для ліній із навантаженням менше 5 А застосовують LC зі станцією Pole Master на сонячній панелі.
Як дані передаються в диспетчерський пункт?
Майстер комплекту передає дані мережею LTE або в діапазоні 450 МГц на платформу iHost. Через неї ж змінюють налаштування й оновлюють ПЗ.
