Horstmann ComPass A 2.0 / ComPass A — індикатори КЗ і ОЗЗ з контролем струму та Modbus
ComPass A 2.0 — індикатор короткого замикання і замикання на землю Horstmann із функцією контролю струму навантаження для мереж середньої напруги. Він передає виміряні значення, уставки й аварійні події в диспетчерський пункт через RS-485/Modbus і релейні контакти.
- Датчики
- 3 однофазні датчики струму
- Уставка КЗ I>>
- 10–2000 А, самоналаштування 200–2000 А; затримка 20 мс–60 с
- Уставка ОЗЗ IE>
- 10–1000 А (A 2.0); 20–1000 А (A)
- Методи ОЗЗ
- КЗ на землю, імпульсний (A 2.0)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

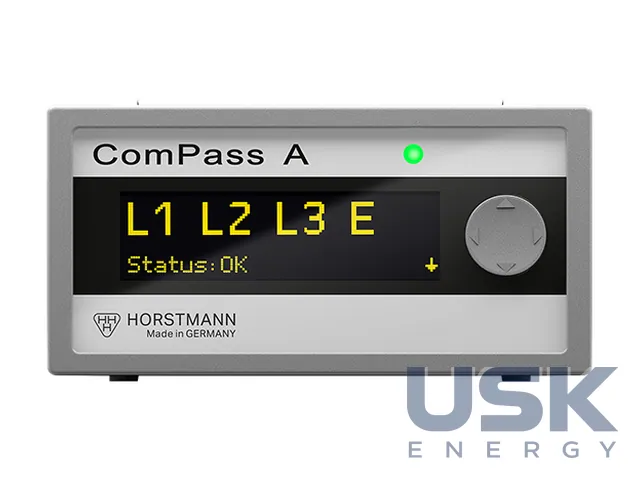

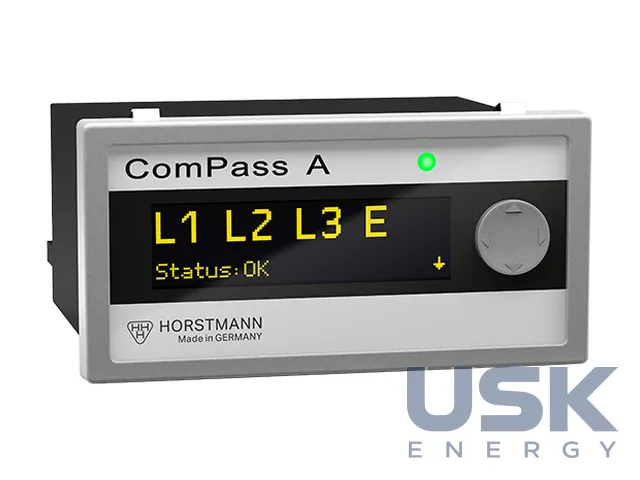

ComPass A 2.0 ставлять на центральних підстанціях розподільних мереж середньої напруги, приєднаних до телемеханіки. Прилад не показує напрямок пошкодження і визначає КЗ та ОЗЗ за сигналами лише трьох однофазних датчиків струму. Аварійні й доаварійні значення записуються з міткою часу, пошкодження відображаються пофазно на OLED-дисплеї та багатоколірному світлодіоді.
Уставка за КЗ задається в межах 10–2000 А або налаштовується автоматично в діапазоні 200–2000 А залежно від струму навантаження, затримка 20 мс–60 с. Уставка за ОЗЗ становить 10–1000 А із затримкою 40 мс–60 с. Замикання на землю прилад визначає двома методами, за струмом КЗ на землю та імпульсним методом для мереж із резонансною нейтраллю (RESPE). Для імпульсного методу уставка ΔIE> становить 1–200 А. Скидання індикації можливе кнопкою, дистанційно, за часом від 1 хв до 24 год, після відновлення струму або допоміжної напруги.
Як вимірювальний прилад ComPass A 2.0 контролює струм навантаження з усередненням 1–60 хв і фіксує максимуми за 24 год, 7 і 365 днів. Датчик PT100 стежить за температурою трансформатора або приміщення підстанції, окремо вимірюється частота мережі. Сигнали формуються в разі перевищення уставок за струмом (5–1500 А) і температурою. Точність вимірювання фазних струмів не гірша за 0,5 % із закритими датчиками і 1 % із рознімними.

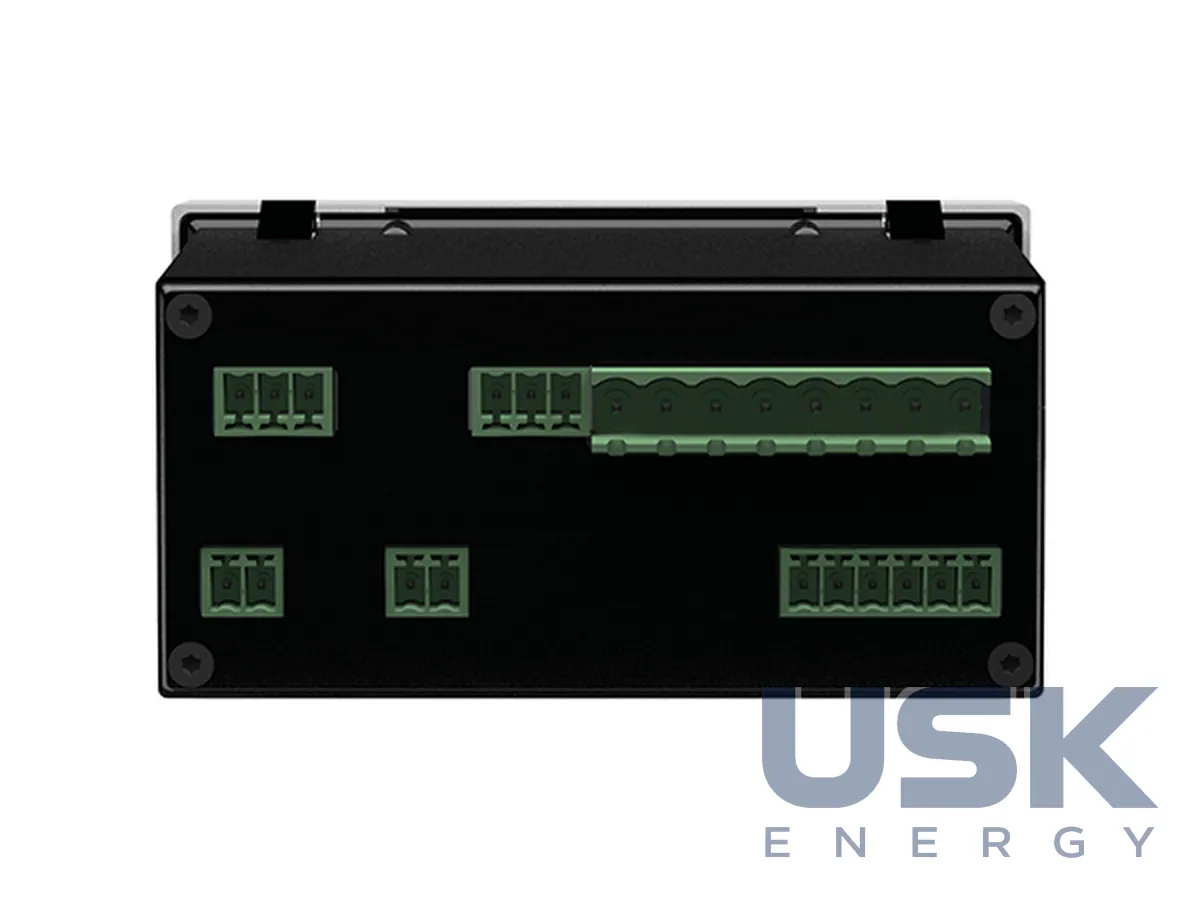

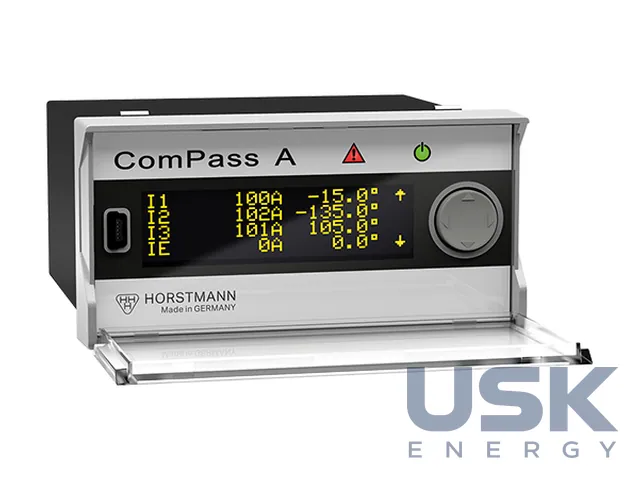

Для зв'язку з диспетчерським пунктом передбачено інтерфейс RS-485 з протоколом Modbus, чотири безпотенційні програмовані релейні контакти на 230 В AC / 1 А або 220 В DC / 1 А і два бінарні входи. Параметрування і введення в роботу виконують через фронтальний порт USB у програмі ComPass Explorer. Живлення подається від зовнішнього джерела 24–230 В AC/DC або від довговічного літієвого елемента. Корпус із полікарбонату має ступінь захисту IP50, робочий діапазон температур −30…+70 °C. Під час переходу на індикатори зі спрямованою функцією і телекеруванням датчики міняти не доведеться.

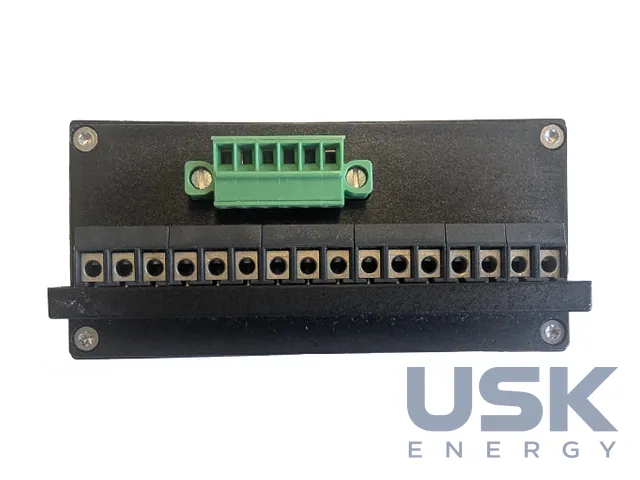

Попередня модель ComPass A залишається в програмі виробника серед інших продуктів. Вона показує виміряні значення та уставки в меню, передає їх через Modbus і зберігає 20 останніх подій. ComPass A розраховано на мережі з ізольованою і компенсованою нейтраллю (NOSPE/KNOSPE), ОЗЗ визначається за методом КЗ на землю з уставкою 20–1000 А, корпус має ступінь захисту IP40.
Технічні характеристики
| Датчики | 3 однофазні датчики струму |
|---|---|
| Уставка КЗ I>> | 10–2000 А, самоналаштування 200–2000 А; затримка 20 мс–60 с |
| Уставка ОЗЗ IE> | 10–1000 А (A 2.0); 20–1000 А (A) |
| Методи ОЗЗ | КЗ на землю, імпульсний (A 2.0) |
| Точність струму | ≤ 0,5 % (закриті датчики), ≤ 1 % (рознімні) — A 2.0 |
| Зв'язок | RS-485 Modbus, 4 реле |
| Живлення | 24–230 В AC/DC; літієвий елемент |
| Корпус | полікарбонат, IP50 (A 2.0) / IP40 (A) |
| Температура | −30…+70 °C |
Запит ціни та строку поставки
Horstmann ComPass A 2.0 / ComPass A — індикатори КЗ і ОЗЗ з контролем струму та Modbus, Horstmann. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 39 00 00 |
|---|---|
| HS, 6 знаків | 9030 39 |
| CN (ЄС) | 9030 39 00 |
| HTSUS (США) | 9030 39 01 00 |
| Митний тариф КНР | 9030 39 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які уставки спрацювання має ComPass A 2.0?
Уставка за КЗ становить 10–2000 А або самоналаштування в межах 200–2000 А, затримка 20 мс–60 с. Уставка за ОЗЗ 10–1000 А із затримкою 40 мс–60 с.
Чи підходить ComPass A 2.0 для мереж з резонансною нейтраллю?
Так, для мереж RESPE у приладі є імпульсний метод визначення ОЗЗ з уставкою 1–200 А. Попередня модель ComPass A розрахована лише на мережі NOSPE/KNOSPE.
Як ComPass A 2.0 приєднується до телемеханіки?
Через інтерфейс RS-485 з протоколом Modbus і чотири програмовані релейні контакти на 230 В AC / 1 А або 220 В DC / 1 А. Є також два бінарні входи.
