Horstmann ComPass B 2.0 / Bs 2.0 / D — спрямовані індикатори КЗ і ОЗЗ з моніторингом мережі та телекеруванням
ComPass B 2.0, Bs 2.0 і D від Horstmann визначають короткі замикання і замикання на землю в мережах СН із зазначенням напрямку та одночасно вимірюють параметри мережі. Уставка КЗ 10–2000 А, точність вимірювання струму і напруги до 0,5 %. Старші моделі Bs 2.0 і D ще й керують двома комутаційними апаратами в підстанціях з телемеханікою.
- Функції
- спрямована індикація КЗ і ОЗЗ, вимірювання U, I, P, Q, S, cos φ, E, f, T
- Методи визначення ОЗЗ
- 6: стійке ОЗЗ, КЗ на землю, перехідний (wiper), cos φ, sin φ, імпульсний (Takthub)
- Уставка КЗ I>>
- 10–2000 А, самоналаштування 200–2000 А; затримка 40 мс–60 с
- Уставка ОЗЗ
- 10–1000 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

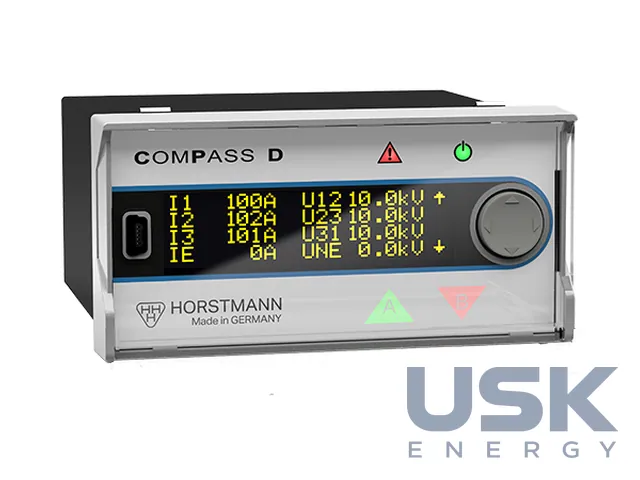

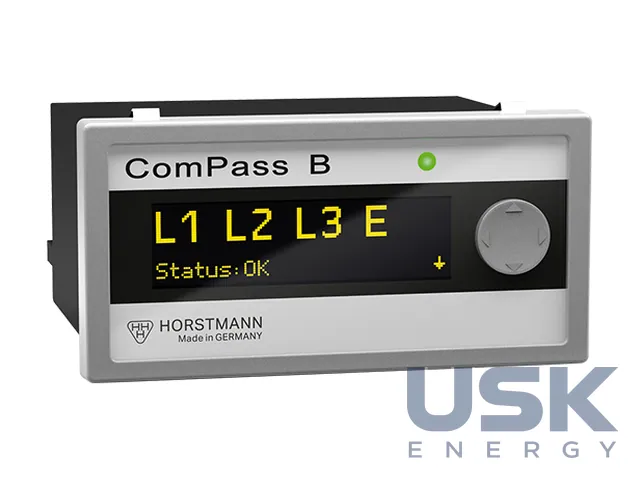

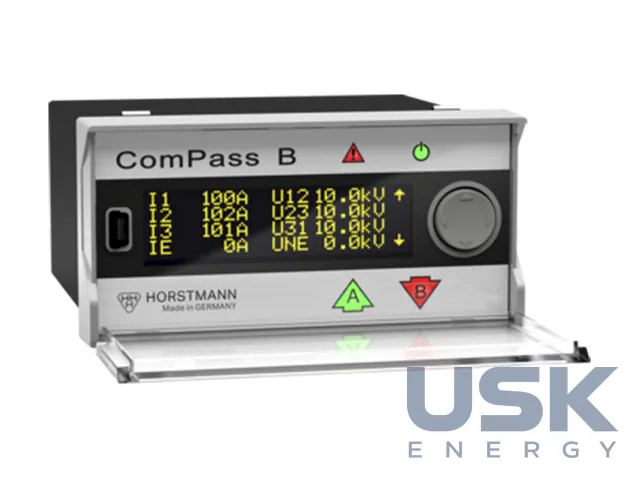

Прилади належать до старшої лінійки Horstmann, у якій спрямований індикатор пошкоджень поєднано з багатофункціональним вимірювачем, а в старших моделях і з контролером телекерування. Їх ставлять у розподільних і центральних підстанціях СН, що мають канал телемеханіки. Напрямок пошкодження показують світлодіодні стрілки A/B та OLED-дисплей. Режим нейтралі мережі значення не має.
Для ОЗЗ передбачено шість методів, їх можна комбінувати. Це стійке замикання за напругою нейтралі, КЗ на землю, перехідний метод (Erdschlusswischer), активна складова cos φ, реактивна sin φ та імпульсний метод Takthub. Уставки ОЗЗ становлять 10–1000 А, у режимі самоналаштування за навантаженням уставка КЗ лежить у межах 200–2000 А. Затримки спрацювання для всіх ступенів задають у межах 40 мс–60 с.
Вимірювальна частина фіксує струми, фазні та лінійні напруги, напрямок потоку потужності, P, Q, S, cos φ, енергію, частоту і температуру. Датчик PT100 підключають, наприклад, для контролю трансформатора або приміщення підстанції. Прилад запам'ятовує максимуми за добу, тиждень і рік, а для кожної величини можна задати межі, вихід за які передається в диспетчерську як тривога. Напругу знімають ємнісно через вбудовані системи індикації VDIS за IEC 62271-213 або резистивними датчиками. Якщо працюють обидва канали, ємнісний автоматично калібрується за резистивним, а до одного комплекту резистивних датчиків приєднують до чотирьох приладів ComPass.

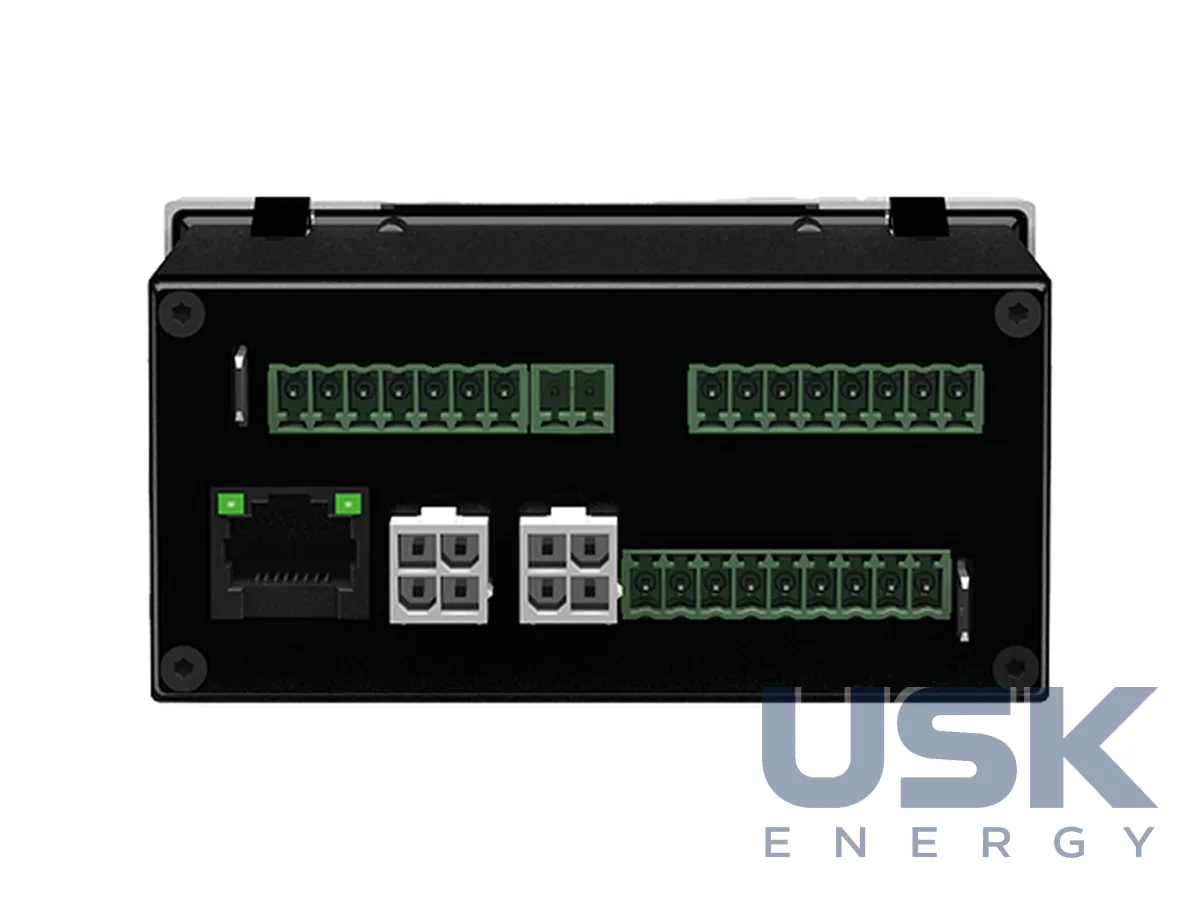

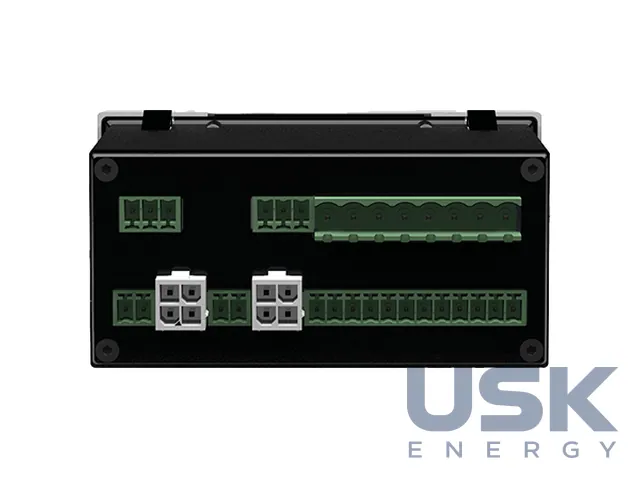

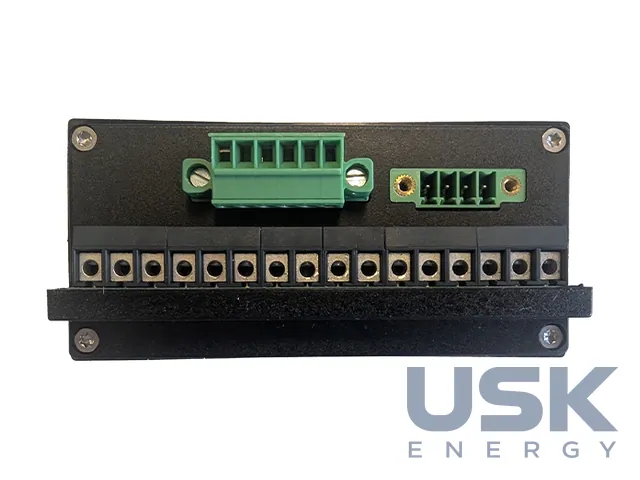

Виконання відрізняються зв'язком і функціями керування. ComPass B 2.0 передає дані через RS-485/Modbus. Bs 2.0 додатково керує двома комутаційними апаратами, вимикачем навантаження або вимикачем, має шість бінарних входів для сигналів на кшталт тиску SF6 чи перегоряння запобіжника та вільно програмовану логіку. ComPass D виконує ті самі функції з обміном через Ethernet за IEC 60870-5-104 і конфігурується програмами ComPass Explorer та ScadaData.
Параметрування виконують через фронтальний USB-порт у ПЗ ComPass Explorer, клеми захищено від неправильної полярності. Індикатори застосовують під час цифровізації міських і промислових розподільних мереж і модернізації наявних КРП з елегазовою та твердою ізоляцією. Німецький інтегратор Vrielmann у такому проєкті дооснастив підстанцію датчиками струму й напруги та приєднав до них ComPass B 2.0 і систему Wega 1.2 C.
Технічні характеристики
| Функції | спрямована індикація КЗ і ОЗЗ, вимірювання U, I, P, Q, S, cos φ, E, f, T |
|---|---|
| Методи визначення ОЗЗ | 6: стійке ОЗЗ, КЗ на землю, перехідний (wiper), cos φ, sin φ, імпульсний (Takthub) |
| Уставка КЗ I>> | 10–2000 А, самоналаштування 200–2000 А; затримка 40 мс–60 с |
| Уставка ОЗЗ | 10–1000 А |
| Точність вимірювання струму/напруги | до 0,5 % |
| Зв'язок | RS-485 Modbus (B/Bs 2.0); Ethernet IEC 60870-5-104 (D) |
| Керування | Bs 2.0 і D — 2 комутаційні апарати, вільно програмована логіка, 6 бінарних входів |
| Зв'язок за напругою | ємнісний через VDIS (IEC 62271-213) та/або резистивні датчики |
| Температура | вхід PT100 |
Запит ціни та строку поставки
Horstmann ComPass B 2.0 / Bs 2.0 / D — спрямовані індикатори КЗ і ОЗЗ з моніторингом мережі та телекеруванням, Horstmann. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 39 00 00 |
|---|---|
| HS, 6 знаків | 9030 39 |
| CN (ЄС) | 9030 39 00 |
| HTSUS (США) | 9030 39 01 00 |
| Митний тариф КНР | 9030 39 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для мереж з яким режимом нейтралі підходить ComPass B 2.0?
Прилад працює в мережах з будь-яким режимом нейтралі. Для ОЗЗ доступні шість методів, серед них cos φ, sin φ та імпульсний Takthub.
Які уставки КЗ і ОЗЗ можна задати?
Уставка КЗ 10–2000 А, з самоналаштуванням за навантаженням 200–2000 А. Уставки ОЗЗ 10–1000 А, затримки 40 мс–60 с.
Як ComPass передає дані в диспетчерський пункт?
ComPass B 2.0 і Bs 2.0 працюють через RS-485/Modbus. ComPass D обмінюється даними через Ethernet за IEC 60870-5-104.
