Horstmann BO-A 2.0 / BO-A AC/DC — покажчики напруги для контактної мережі електрифікованих залізниць
BO-A 2.0 і BO-A AC/DC — мобільні покажчики напруги Horstmann для контактної мережі залізниць, трамваїв і електробусних ліній. BO-A 2.0 працює в мережах 15 і 25 кВ змінного струму, BO-A AC/DC розрахований на 100–3000 В постійного і змінного струму та показує залишкову напругу.
- BO-A 2.0
- 15 кВ/16,7 Гц, 25 кВ/50 Гц, 25 кВ/60 Гц (11 кВ/16,7 Гц — виконання); IEC 61243-1 / VDE 0681-6
- BO-A 2.0 — довжина
- телескопічна штанга до 5400 мм або збірні штанги 4700 мм; транспортна довжина < 1111 мм
- BO-A AC/DC
- двополюсний, Un 100–300 / 300–900 / 1000–3000 В; 16,7–60 Гц і DC; IEC 61243-1, -2, DIN VDE 0681-6
- Індикація залишкової напруги
- AC від 50 В RMS, DC від ±75 В; індикація полярності DC
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
BO-A 2.0 і BO-A AC/DC застосовують на контактній мережі електрифікованих залізниць, трамваїв і тролейбусних (електробусних) ліній. Перед обслуговуванням і ремонтом ними визначають наявність або відсутність напруги на контактному проводі, зокрема безпосередньо із землі.

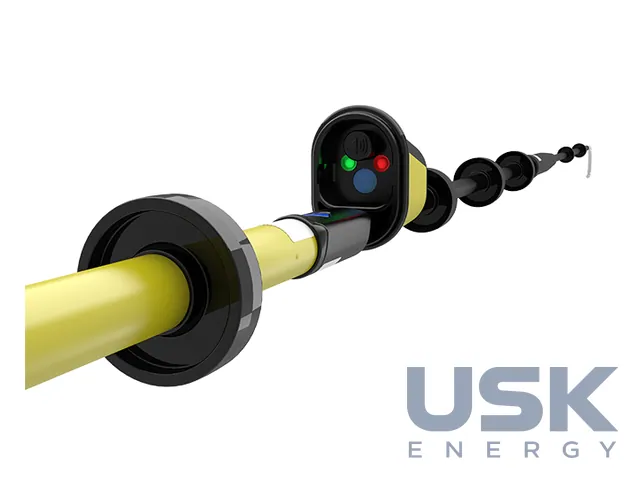

BO-A 2.0 призначено для контактної мережі змінного струму середньої напруги частотою 16,7, 50 і 60 Гц. Стандартні виконання 15 кВ/16,7 Гц, 25 кВ/50 Гц і 25 кВ/60 Гц, на запит інші, наприклад 11 кВ/16,7 Гц. Якщо частота мережі інша, вмикаються світловий і звуковий сигнали, і стан мережі треба перевірити додатково. Залежно від виконання прилад відповідає IEC 61243-1 або VDE 0681-6, є версії з допуском Deutsche Bahn і з автоматичним самоввімкненням. Індикація виконана за групою III IEC 61243-1. Після самотесту світиться зелений світлодіод готовності, напругу позначають червоний світлодіод і звуковий сигнал, зелений без звуку означає відсутність напруги. Режим готовності триває 65 ± 15 с.

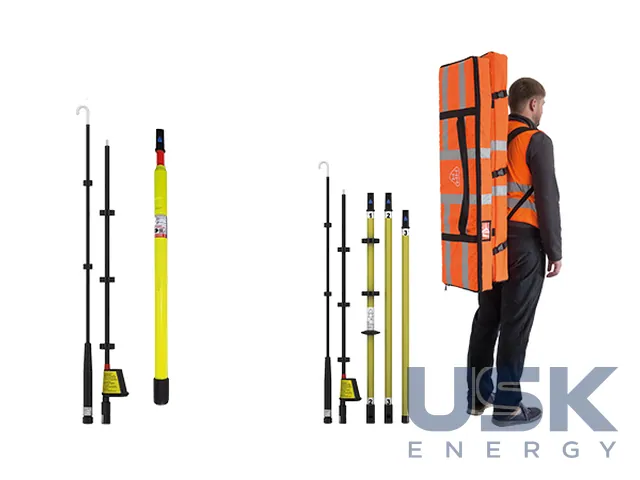

BO-A 2.0 постачається з телескопічною штангою і штекерним адаптером довжиною до 5400 мм або зі збірними ізолювальними штангами завдовжки 4700 мм. Транспортна довжина менше 1111 мм, мінімальна довжина ізолювального елемента понад 520 мм. Штангу випробувано струмом витоку за 1,2 Ur протягом 1 хв. Прилад легкий, ударостійкий і переноситься в сумці.

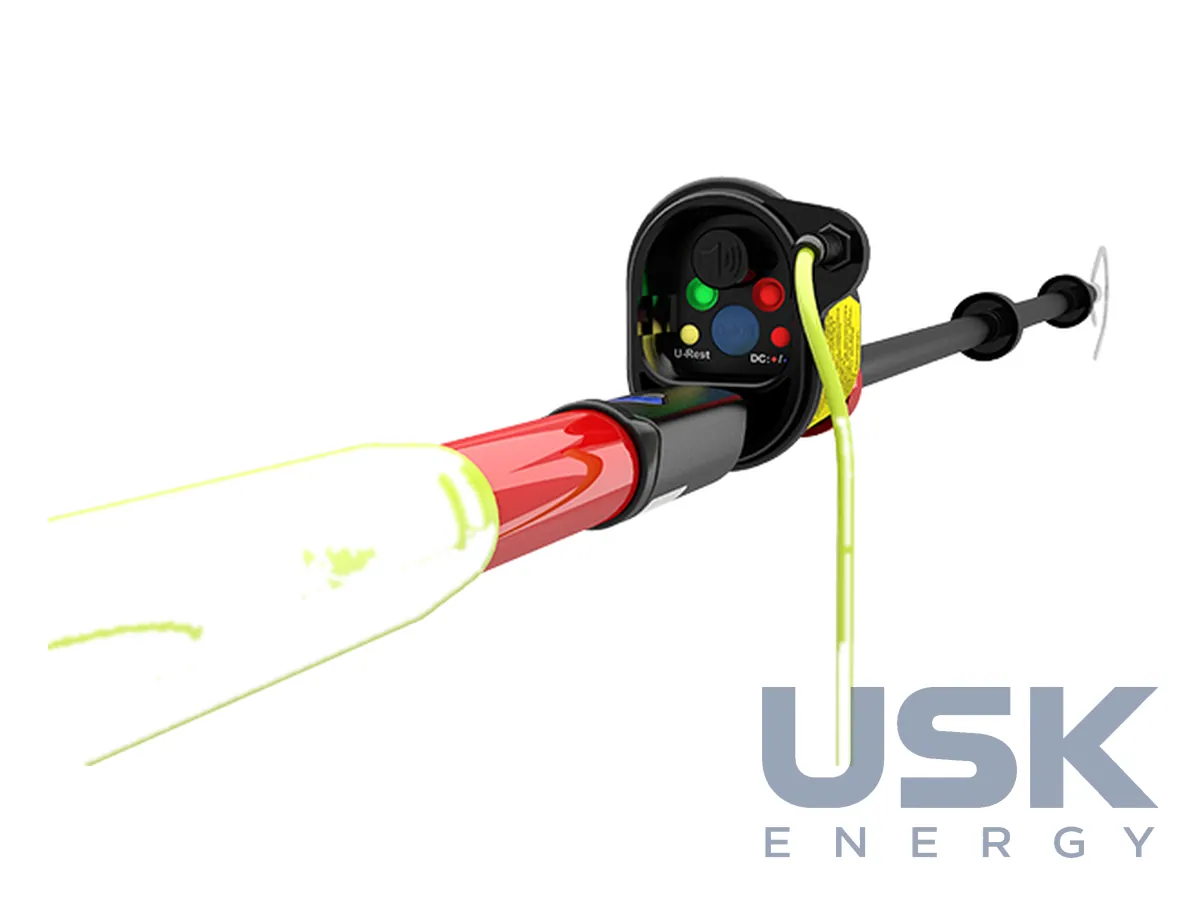

BO-A AC/DC двополюсний, його використовують на контактних мережах постійного і змінного струму, наприклад трамвайних та електробусних. Його виконано за IEC 61243-1, -2 та DIN VDE 0681-6. Рід струму прилад визначає автоматично, для постійного струму показує полярність синім або червоним світлодіодом. Окремо індикується небезпечна залишкова напруга, жовтий світлодіод блимає за залишкової AC-напруги від 50 В RMS або DC від ±75 В. Стандартні діапазони 100–300, 300–900 і 1000–3000 В за частоти 16,7–60 Гц, допуск ±10 %.
Обидва прилади живляться від змінних літієвих елементів з ресурсом не менше 6 років (близько 10 циклів на добу, 230 робочих днів на рік). Вони працюють за температури −25…+70 °C (класи N і W) у вологих і сухих умовах. Перевірка за DGUV Vorschrift 3 обов'язкова раз на 6 років.
Технічні характеристики
| BO-A 2.0 | 15 кВ/16,7 Гц, 25 кВ/50 Гц, 25 кВ/60 Гц (11 кВ/16,7 Гц — виконання); IEC 61243-1 / VDE 0681-6 |
|---|---|
| BO-A 2.0 — довжина | телескопічна штанга до 5400 мм або збірні штанги 4700 мм; транспортна довжина < 1111 мм |
| BO-A AC/DC | двополюсний, Un 100–300 / 300–900 / 1000–3000 В; 16,7–60 Гц і DC; IEC 61243-1, -2, DIN VDE 0681-6 |
| Індикація залишкової напруги | AC від 50 В RMS, DC від ±75 В; індикація полярності DC |
| Самотест | вбудований; режим готовності 65 ± 15 с |
| Індикація | група III IEC 61243-1: світлодіоди і звуковий сигнал |
| Живлення | літієві елементи, 6 років |
| Температура | −25…+70 °C, класи N і W |
Запит ціни та строку поставки
Horstmann BO-A 2.0 / BO-A AC/DC — покажчики напруги для контактної мережі електрифікованих залізниць, Horstmann. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу контактної мережі розрахований BO-A 2.0?
Стандартні виконання 15 кВ/16,7 Гц, 25 кВ/50 Гц і 25 кВ/60 Гц. На запит виробник робить інші, наприклад 11 кВ/16,7 Гц.
Чи підходить BO-A AC/DC для трамвайної мережі постійного струму?
Так, BO-A AC/DC автоматично визначає рід струму і показує полярність DC. Стандартні діапазони 100–300, 300–900 і 1000–3000 В.
Як BO-A AC/DC показує залишкову напругу?
Жовтий блимаючий світлодіод вмикається за залишкової напруги AC від 50 В RMS або DC від ±75 В.
