PFISTERER — заземлювальні та оперативні ізолювальні штанги для РП і ПЛ до 110 кВ, набори 30 кВ
Заземлювальні й оперативні штанги PFISTERER для розподільних пристроїв і ПЛ до 110 кВ тримають монтера на безпечній відстані від частин електроустановки. Заземлювальними штангами приєднують лінійні затискачі переносних заземлень до вимкнених частин установки, оперативними виконують операції з частинами під напругою та перевіряють їх. Модульна система дає змогу сконфігурувати штангу під завдання замовника.
- Заземлювальні штанги цільні
- 1038–3538 мм, Ø 33 / 43 мм
- Телескопічні заземлювальні штанги
- 1925–5925 мм
- Двосекційні штанги з точкою підвісу
- 4625–8225 мм, робоча висота до 9 м, 29,6 кА / 1 с
- Мінімальна ізолювальна частина
- 500 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Для захисту важать і матеріал, і довжина штанги. Мінімальну ізолювальну довжину вибирають за номінальною напругою установки, а самі штанги виготовляють і випробовують за відповідними стандартами. Заземлювальна штанга складається з рукоятки, ізолювальної частини завдовжки щонайменше 500 мм, чорного кільця, яке позначає безпечну відстань, і робочої головки. Корпус штанги роблять із жовтої склопластикової поліефірної труби. Головку для лінійних затискачів зі шпинделем і поперечним штифтом оснащують роликовим або байонетним замком.
Цільні штанги мають довжину від 1038 до 3538 мм і діаметр ізолювальної частини 33 або 43 мм. Є варіанти з нерухомим лінійним затискачем P4D чи P9D, такі штанги залишають на місці робіт, і вони наочно позначають закорочену ділянку. Телескопічні штанги завдовжки від 1925 до 5925 мм потрібні для встановлення заземлення на великій висоті, зокрема на опорах ПЛ, їх також випускають із нерухомими затискачами P7D і P8D.
Двосекційну штангу з опущеною алюмінієвою точкою підвісу застосовують на ВРП. Нижня ізолювальна частина з'єднується з алюмінієвою верхньою частиною з постійним лінійним затискачем, і точка приєднання опускається приблизно до 4,5 м. Штангу розраховано на струм КЗ 29,6 кА за 1 с при перерізі кабелю 150 мм². Робоча висота сягає 9 м, кабелі можна брати коротші, і штанга наочно позначає місце робіт. Її довжина від 4625 до 8225 мм.

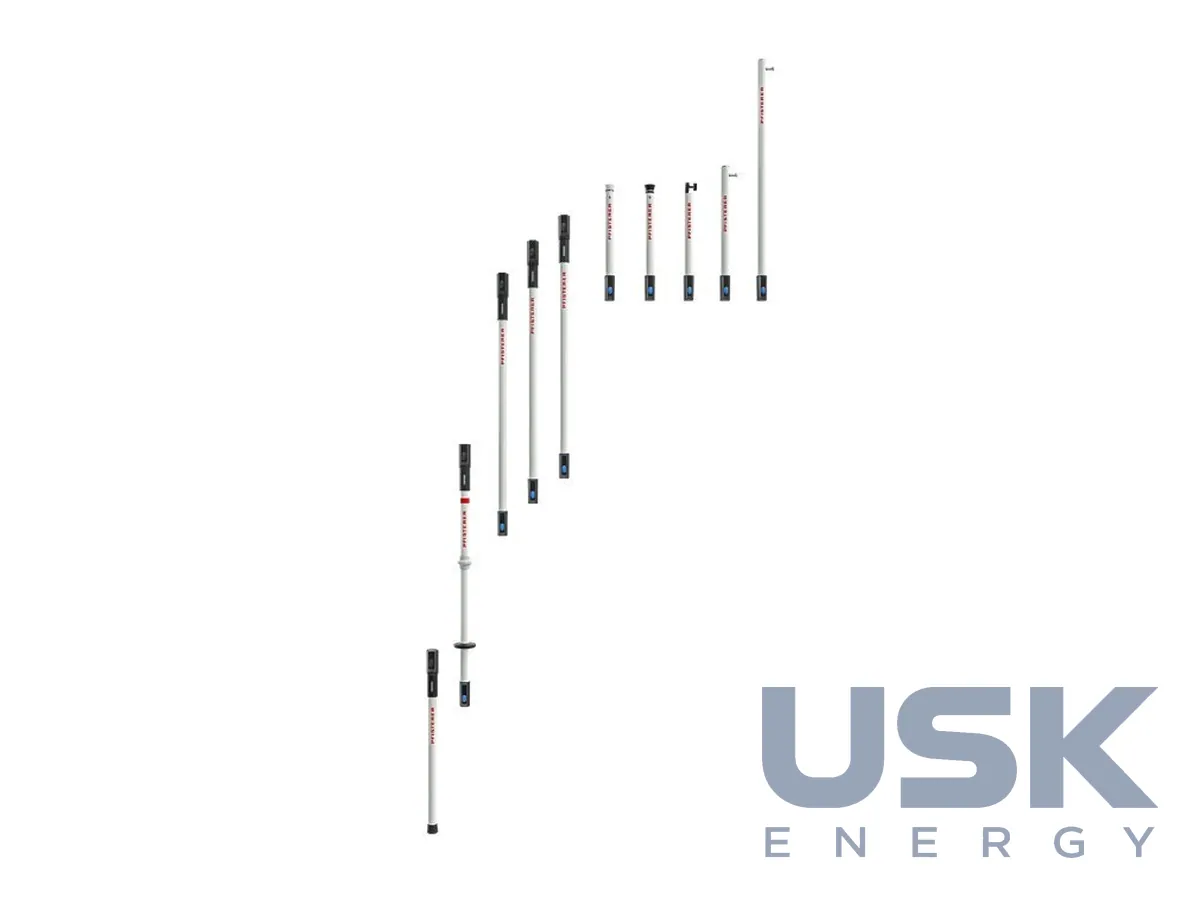

Оперативний набір 30 кВ збирають із дев'яти елементів. До нього входять рукоятка, ізолювальна частина із захисним диском і червоним кільцем, до трьох подовжувачів, дві перемикальні головки, робочі та універсальна головки. Загальна довжина сягає 5,02 м, а транспортна становить 1 м. Набір працює в приміщеннях і просто неба, зокрема в дощ і сніг. Ізолювальні штанги на 30 і 110 кВ з ізолювальною частиною 525 і 1300 мм застосовують без дощу й снігу. Телескопічна штанга з пилкою прибирає гілки поблизу частин під напругою до 36 кВ на висоті 2,9–8,9 м. Для зберігання пропонують настінні тримачі й сумки.
Технічні характеристики
| Заземлювальні штанги цільні | 1038–3538 мм, Ø 33 / 43 мм |
|---|---|
| Телескопічні заземлювальні штанги | 1925–5925 мм |
| Двосекційні штанги з точкою підвісу | 4625–8225 мм, робоча висота до 9 м, 29,6 кА / 1 с |
| Мінімальна ізолювальна частина | 500 мм |
| Оперативні набори 30 кВ | 9 елементів, довжина до 5,02 м, елемент до 1 м |
| Ізолювальні штанги | 30 кВ (Li 525 мм), 110 кВ (Li 1300 мм) |
| Штанга з пилкою | до 36 кВ, робоча висота 2,9–8,9 м |
| Матеріал | склопластикова поліефірна труба |
Запит ціни та строку поставки
PFISTERER — заземлювальні та оперативні ізолювальні штанги для РП і ПЛ до 110 кВ, набори 30 кВ, PFISTERER. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 3926 90 97 90 |
|---|---|
| HS, 6 знаків | 3926 90 |
| CN (ЄС) | 3926 90 97 |
| HTSUS (США) | 3926 90 99 85 |
| Митний тариф КНР | 3926 90 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку штангу взяти для заземлення на опорі ПЛ?
Телескопічну заземлювальну штангу завдовжки від 1925 до 5925 мм. Є варіанти з нерухомими затискачами P7D і P8D.
На який струм КЗ розраховано двосекційну штангу для ВРП?
На 29,6 кА за 1 с при перерізі кабелю 150 мм². Вона дає робочу висоту до 9 м і має довжину від 4625 до 8225 мм.
Чи можна працювати оперативним набором 30 кВ у дощ?
Так, набір 30 кВ застосовують у приміщеннях і просто неба, зокрема в дощ і сніг. Ізолювальні штанги на 30 і 110 кВ з частиною 525 і 1300 мм використовують лише без опадів.
